概述

這篇文章介紹了：

1、如何設置掃描鏡建模時所需要的坐標間斷面

2、如何利用多重結構編輯器設置多個掃描角度

3、如何對檢流計式的掃描鏡建模，其中鏡面繞其頂點旋轉

4、如何對多邊形幾何體式的掃描鏡建模，其中鏡面繞著一個偏心點旋轉

建立掃描鏡

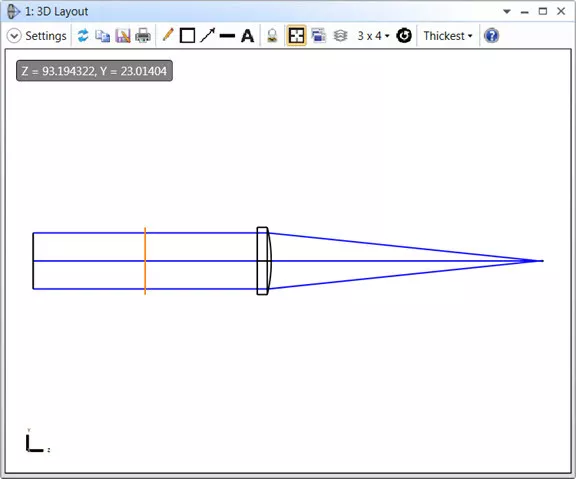

在本文中我們將介紹如何設置一個光線90°反射的掃描鏡系統，其中反射鏡面以5°掃描角進行旋轉掃描。打開示例文件中的starting point.zmx文件。文件中包含有一個簡單的聚焦透鏡，其中虛擬表面（橙色）用來表示掃描鏡所要插入的位置。

其中，透鏡的設置如下：

1、厚度為5mm，材料為N-BK7玻璃

2、透鏡后表面的曲率半徑使用F數求解，以使透鏡的F數為5

3、透鏡的后焦距以最優RMS光斑半徑為標準進行了優化

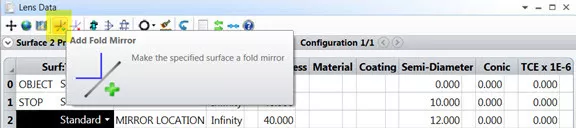

現在我們要把表面2設置為掃描鏡的反射面，并使透鏡相對于表面1繞X軸旋轉90°。在鏡頭數據編輯器的工具欄中點擊添加反射鏡 (Add Fold Mirror) 工具，如下圖所示：

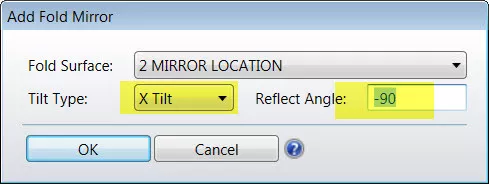

設置如下反射鏡的參數：

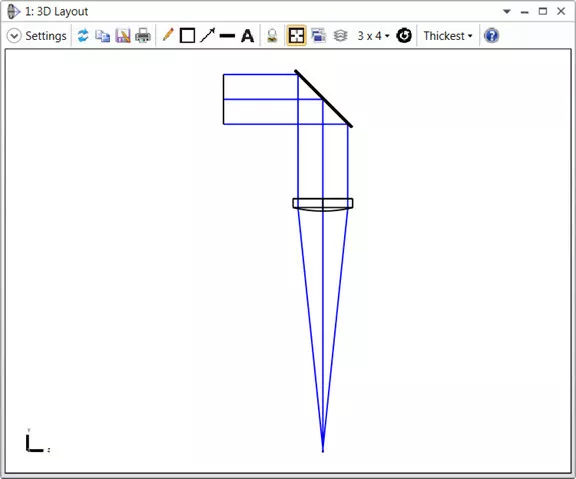

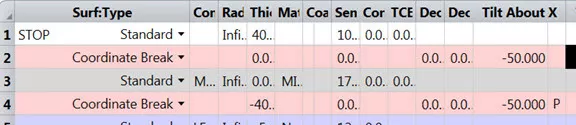

使用該工具時，OpticStudio實際進行了如下幾步操作：

1、將選中的表面設置成鏡面 (MIRROR)

2、將所有鏡面之后的表面參數的符號取相反數，這是因為添加了鏡面后，光線在原坐標系中會沿著與反射光線相反的方向傳播

3、在鏡面前插入一個坐標間斷面，并設置X傾斜 (Tilt About X) 為-45°

4、在鏡面后插入一個坐標間斷面，并設置X傾斜為-45°

需要注意的是坐標間斷面沒有光焦度，因此不會偏折光線：它們只是根據前一個表面的坐標系設置相應的傾斜和偏心，以此來定義一個新的坐標系。這個工具非常有用，我們可以利用它來區分表面的幾何坐標關系和光學性質。

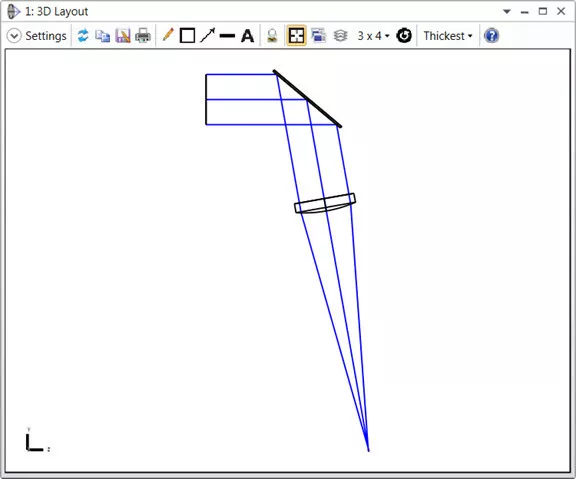

為了把鏡面設置為掃描鏡，我們需要對鏡面進行傾斜。因此我們需要讓它相對原來的45°位置再傾斜轉動±5°。如果直接在坐標間斷中把傾斜X的角度變成-50°會引入錯誤，因為這同時會改變透鏡和像面的位置：

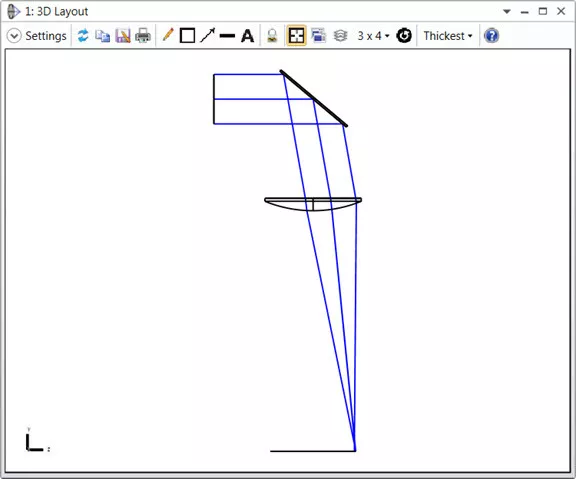

如上圖所示，如果只改變反射鏡的角度，則光線的偏折角變?yōu)?100°的同時還會改變透鏡和像面的位置，這和在光線90°偏折角的基礎上添加±5°的掃描角是不一樣的。在進行后續設置前，我們先把傾斜X的角度改回-45°。

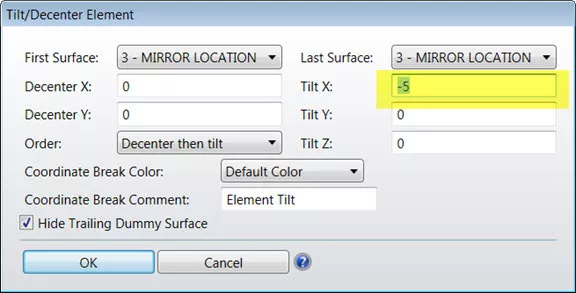

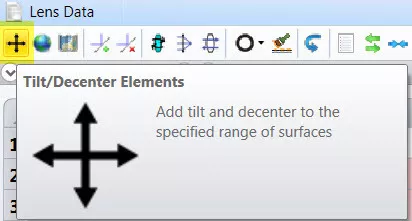

為了設置掃描鏡，我們需要用到旋轉/偏心元件 (Tilt/Decenter Elements) 工具。您可以在鏡頭數據編輯器的工具欄中找到它。鏡面的表面編號為3，因此如下圖所示輸入設置參數：

可以看到這個工具插入了額外兩個坐標間斷面，這使得鏡面相對它初始的45°位置再次旋轉了5°。您可以改變表面3的傾斜X的角度來設置任意的掃描角：兩個工具自動設置了拾取求解類型，以保證在表面1和表面7的表面坐標系的相對角度總是-90°。

因此，掃描鏡的正確設置方法是：設置兩組坐標間斷面；第一組，即外側的一組，是通過“添加反射鏡”工具添加的，用來設置鏡面的初始位置；第二組，即靠近鏡面的一組，是通過“旋轉/偏心元件”工具添加的，用來定義相對于初始位置的掃描角度。

使用多重結構編輯器

到目前為止，我們構建了一個系統，它能夠設置鏡面的初始位置以及相對初始位置的傾斜角度。直接在表面3的傾斜X參數欄中輸入數據，或者使用優化 (Optimize) 選項卡中的手動調整 (Manual Adjustment) 中的滑塊 (Slider) 功能，我們可以設置任意的掃描角度。但是，如果想要進行優化和公差分析，則通常我們需要定義更多的結構，使用一系列結構來提高系統對連續掃描運動過程的采樣率?；诖耍覀兛梢酝ㄟ^定義一系列掃描角固定的系統，來模擬任意掃描角的系統。

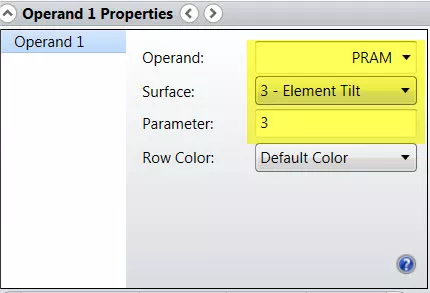

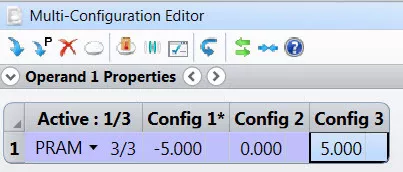

現在假設我們想模擬鏡面從45°的初始位置開始，在±5°的范圍內進行掃描。點擊設置 (Setup) 選項卡中的結構 (Configurations) 中的編輯器 (Multi Configuration Editor)，在打開的多重結構編輯器中點擊工具欄中的插入結構 (Insert Configuration) 按鈕插入兩個新的結構，您將在編輯器窗口中看到三個結構。打開編輯器中的多重結構操作數的屬性設置菜單，我們需要告訴OpticStudio將表面3的參數3作為多重結構參數，因此進行如下設置：

這樣一來，在不同結構之間，只有出現在多重結構編輯器里的參數是不同的。所有其他參數以及多重結構編輯器中設置為拾取求解類型的參數都是相同的。

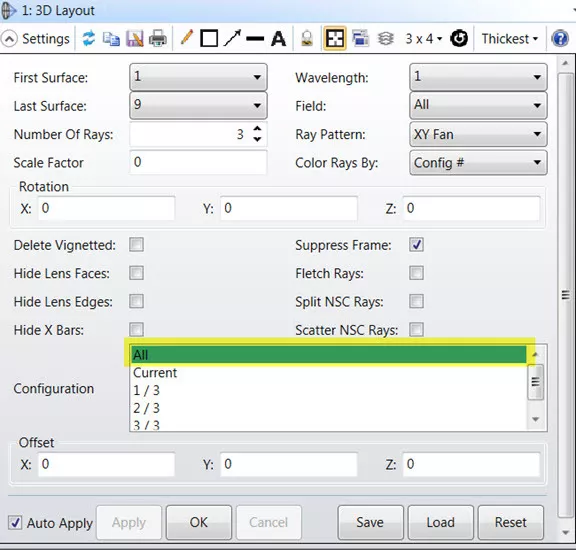

如下圖所示設置三維布局圖 (3D Layout) 中的參數：

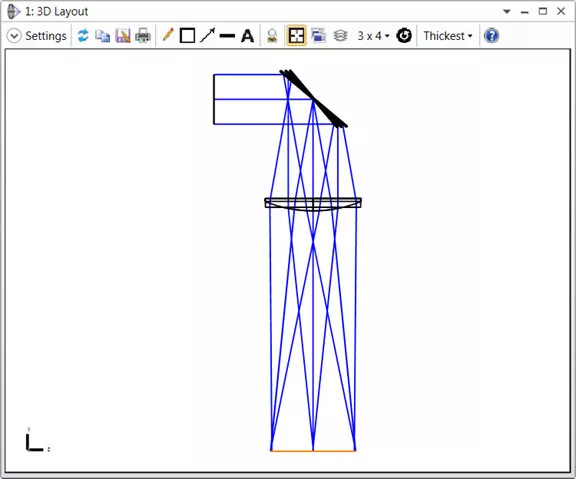

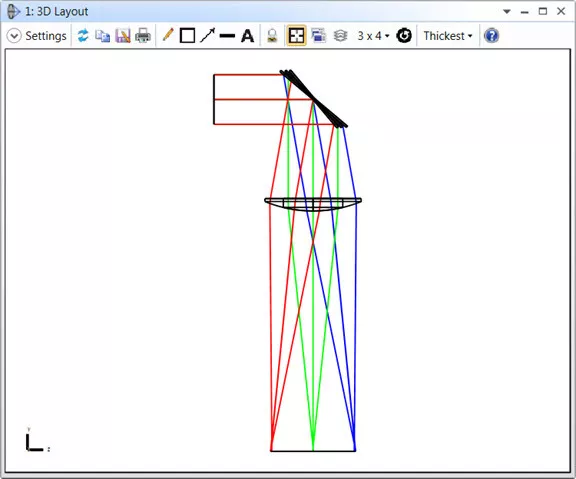

可以看到布局圖中所有三個結構都疊加顯示了出來。此時反射鏡面繞著它的前表面頂點進行旋轉，該系統與檢流計式的掃描鏡 (Galvanometer Mirror) 結構類似。

您還可以使用組合快捷鍵Ctrl+A在不同結構間進行手動切換。在切換結構時，反射鏡面、透鏡和像面的半直徑 (Semi Diameter) 會隨著結構的切換而變化。這是因為半直徑的默認大小為光線入射的區域再額外添加2mm的延伸區。OpticStudio可以自動將表面的半直徑的數值設定為所有結構中的最大值。這需要將對應表面的半直徑的求解類型設置為“最大 (Maximum)”。

當前這個透鏡系統只對軸向視場進行了優化。當系統應用存在±5°的掃描角的情況下需要重新對透鏡進行優化設計。打開優化菜單中的優化向?qū)?，如下圖所示進行設置：

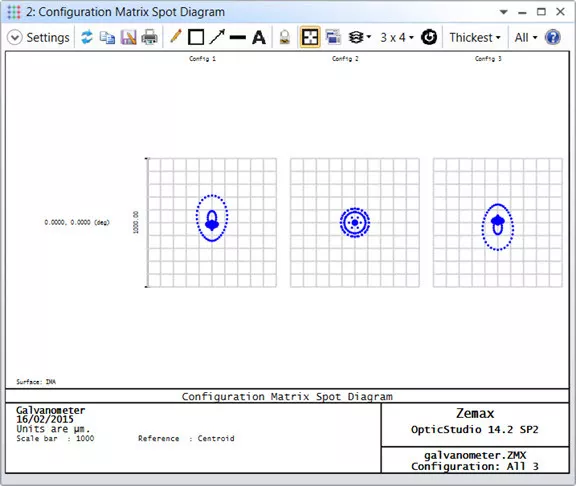

重新執行優化，OpticStudio很快會得到一個新的透鏡設計，該透鏡在掃描系統的所有掃描角下的光斑尺寸最小。您也可以打開示例文件中的galvanometer.zmx文件查看當前系統。/p>

繞偏心點旋轉

在前一個例子中，我們展示了如何讓反射鏡面繞著它的頂點轉動，這在模擬檢流計式的掃描振鏡或者類似類型的反射鏡時非常有用。然而當掃描鏡是多邊形幾何體的一部分時，它需要繞著一個距離鏡面頂點一定距離的點轉動。這時我們應該如何設置呢？

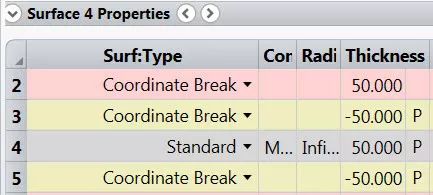

我們需要把鏡面的旋轉點放在多邊形掃描鏡的中心位置。假設鏡面頂點和多邊形幾何體中心的間距是50mm。在檢流計式掃描振鏡系統的基礎上做如下修改：

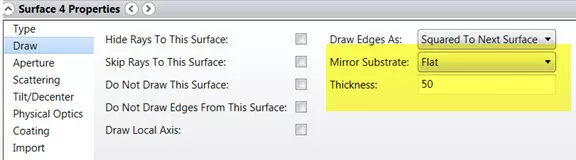

這樣修改可以把掃描鏡的旋轉點向遠離鏡面的方向移動50mm。然后，打開掃描鏡的表面屬性 (Surface Properties)，在繪圖 (Draw) 選項卡中將鏡面的基底厚度設置為50mm，如下圖所示：

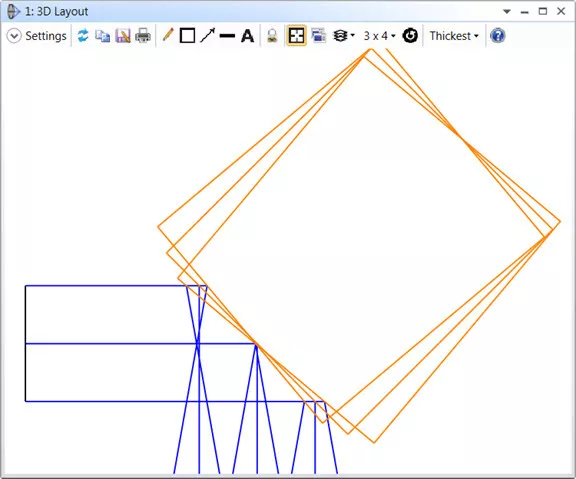

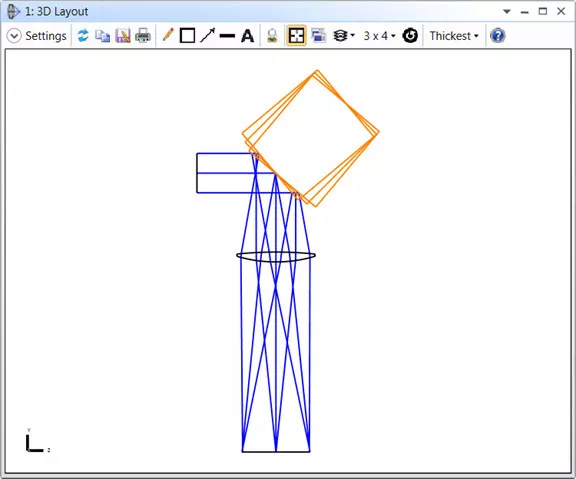

這樣我們可以清楚的看到鏡面的旋轉點位置：

您可以打開示例文件中的Polygon.zmx文件查看當前系統。

小結

1、模擬掃描鏡分以下幾個步驟：

2、使用“添加反射鏡”工具，在鏡面的初始位置設置反射鏡

3、使用“旋轉/偏心元件”工具，設置反射鏡面的掃描角度

4、將掃描角度設置為一個多重結構參數

5、根據使用需要，定義多個結構，對鏡面的掃描過程進行采樣

6、也可以利用優化菜單中的滑塊功能模擬鏡面的掃描運動

7、如果掃描鏡的旋轉點不在反射鏡表面上，則可使用坐標間斷面的厚度參數來定義旋轉點與鏡面表面的距離
