一．什么是遠程點？

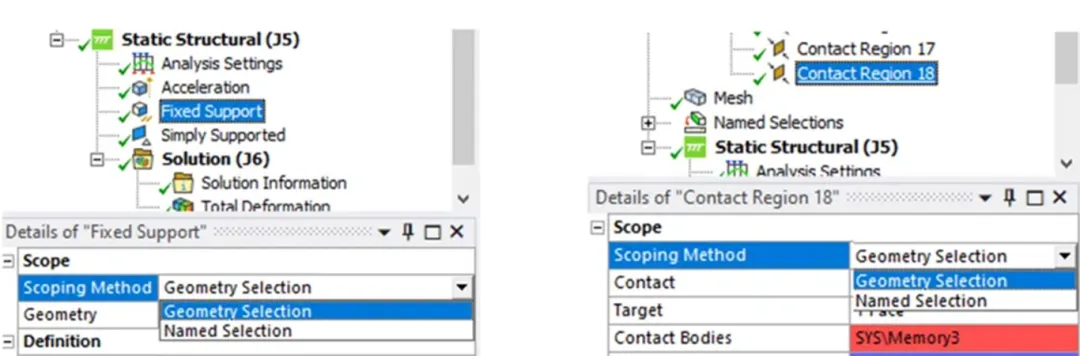

當你定義載荷、約束和接觸的作用域時，一般習慣于采用諸如直接選擇模型或是通過模型的自定義截面等方法。

實際上，遠程點也是一種設置遠程邊界條件作用域的方法。遠程邊界條件包括：

1.結構分析和溫度分析的質量點

2.運動副，彈簧和軸承

3.梁連接

4.遠端位移和遠端力

5.力矩

遠程點通過一個接觸將幾何模型(網格模型)抽象化，且這種接觸方式與直接采用幾何模型的接觸方式等效。

二．遠程點的常見應用

以下幾種情況適用于采用遠程點。每個具體應用詳見下面視頻。

1.將部分幾何模型抽象化來減少模型尺寸并提高計算效率。

2.當多個邊界條件作用在同一個幾何模型時，避免出現過約束情況。

3.允許更好地控制一個模型中自由度。

3.1 在僅包括位移自由度的二維或三維實體中顯示旋轉自由度。

3.2 允許節點的自由度耦合。

三．遠程點應用

應用1：將一個模型的區域抽象化

遠程點用來將模型的區域抽象來節省計算資源，同時保持結果的完整性。

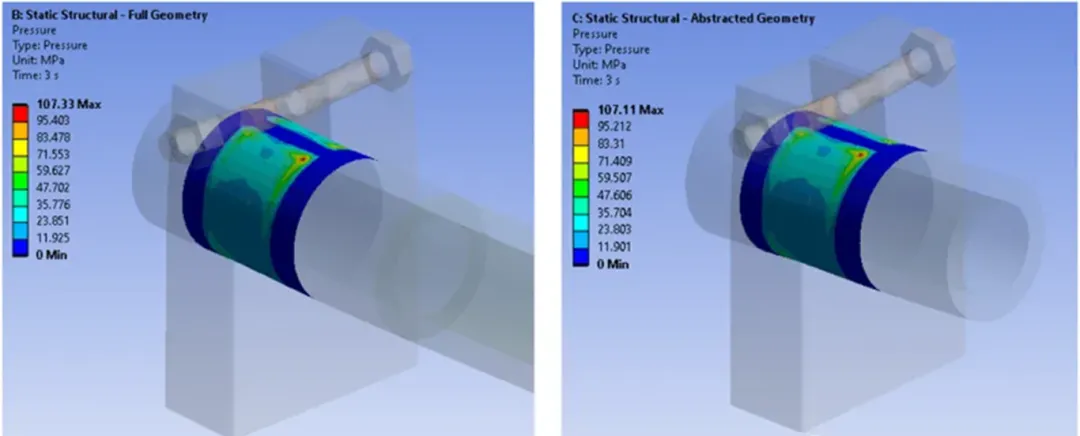

兩種模型結果對比：

應用2：多個邊界條件加到同一個物體上

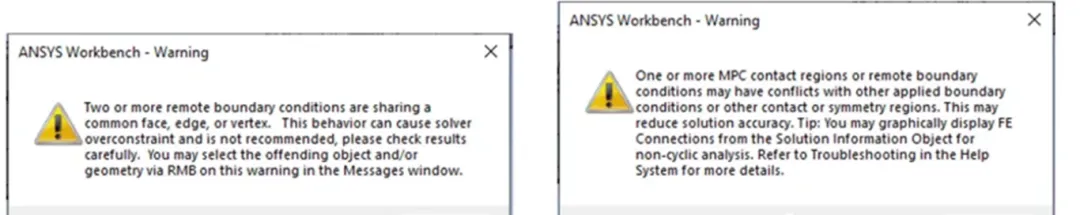

你曾經碰到過下圖中的警告信息嗎，想知道他們意味著什么，并且如何去解決他們嗎？

應用3：控制自由度

在畫網格過程中，Ansys通過單元類型來定義模型自由度(DOF)。

1.二維面幾何(位于X-Y平面): X和Y方向平動位移。

2.三維立體幾何：X,Y和Z方向平動位移。

3.三維曲面和線幾何：X,Y和Z平面的平動和轉動位移。

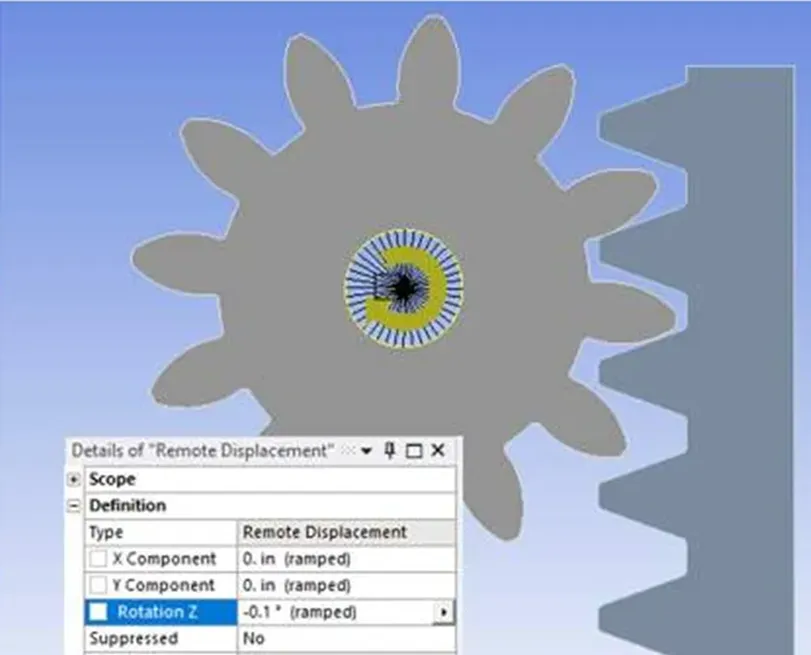

但是你如何對沒有旋轉自由度的模型定義旋轉邊界條件呢？

四. 遠程點的行為選項（behavior）

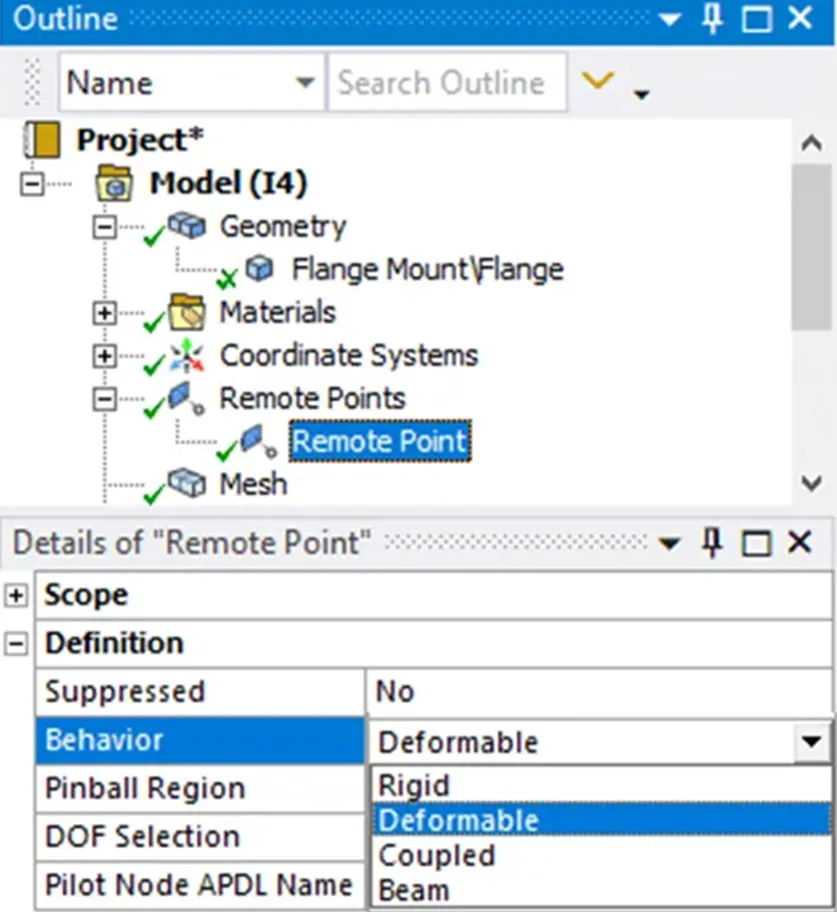

遠程點的行為選項可以有：剛性、變形（默認選項）、耦合、梁連接。

為了更好理解上述每一種行為，首先先理解如何根據將限元模型和遠程點創建在一起。

1.在計算機內部，Ansys創建遠程點和被選幾何區域的綁定接觸(Bonded)。

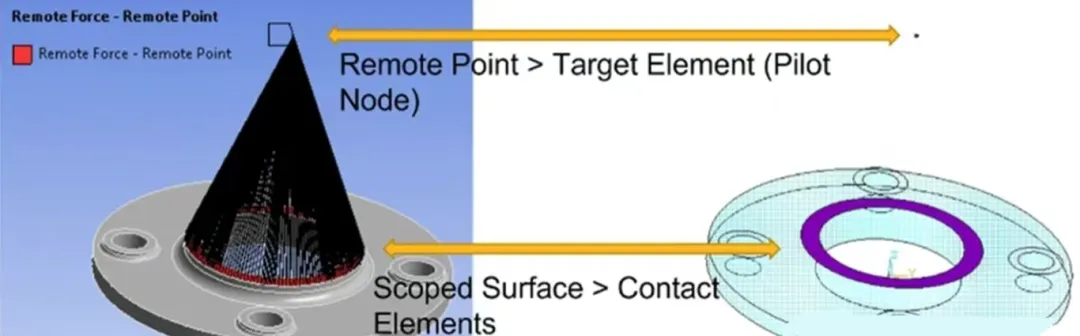

2.接觸單元的目標單元(控制節點)和節點通過多點約束方程法(MPC)計算處理。

3.接觸節點的位移依賴于控制節點的約束自由度。

跟著視頻學習更多關于遠程點的行為選項知識。

五. 遠程點的梁連接行為

1.與其他三個行為不同，梁連接行為并不是通過約束方程或耦合來完成的。

2.梁連接行為使用梁單元將遠程點連接到獨立的被選節點或者被選物體上的節點。

3.設置梁行為一般考慮輸入以下參數，下圖展示所需輸入數據和創建的連接梁單元：

3.1 材料輸入

3.2 梁的半徑

六. 遠程點的pinball區域

遠程點的pinball區域用于：

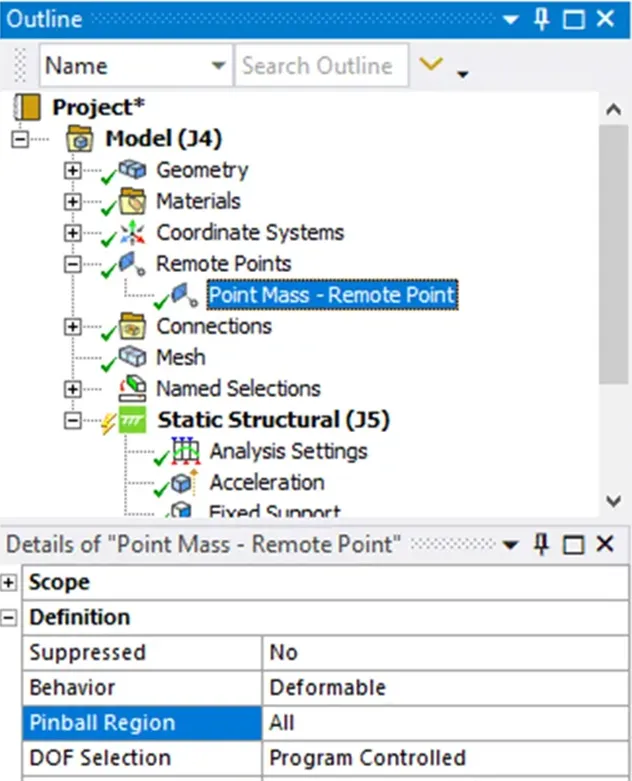

1.當被選實物包括大量節點。

2.在使用剛體行為時，限制剛性區域的尺寸。

根據視頻學習更多關于遠程點的pinball區域。

七. 總結

1.遠程點用于建立遠程力，遠程位移邊界條件，質量點和力矩載荷。

2.遠程點的行為選項允許用戶控制作用域幾何實物的變形行為。

3.適當定義遠程點可以消除邊界條件的過度約束和沖突，求解病態矩陣(ill-condition)，提高求解效率。
