一.多物理場耦合分析的必要性

你是否曾經碰到過你的模型受到兩個或者更多物理因素影響的情況嗎？這些物理因素不僅會相互影響，還會影響計算結果。

這時多物理場分析就有用了。在解決多物理場影響的工程問題時，多物理場耦合分析是必要的。

舉個例子:

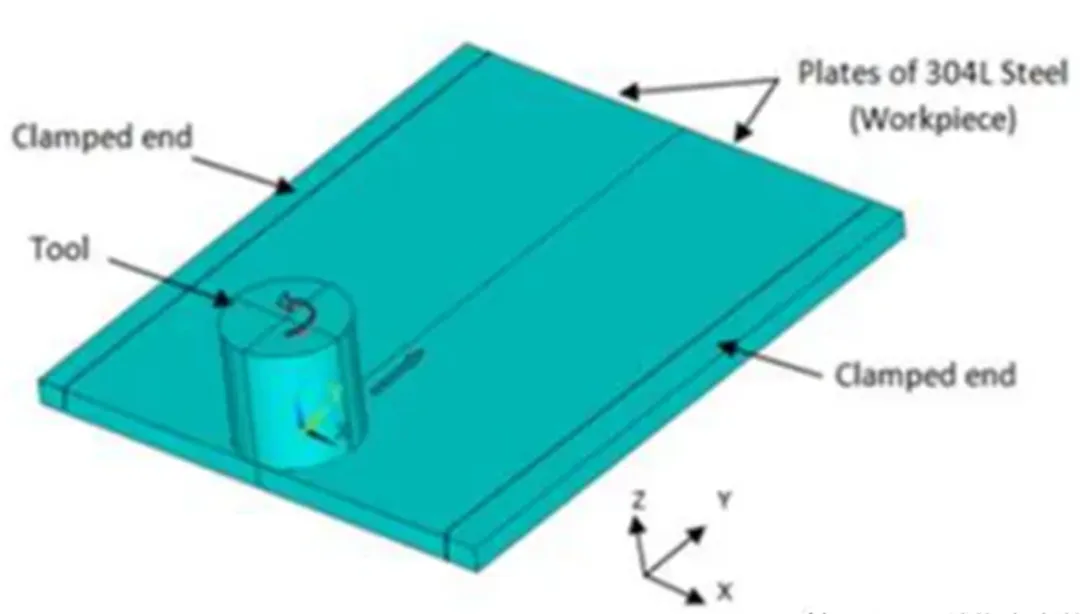

考慮一個攪拌摩擦焊過程。這是一個瞬態的熱-結構過程，具體細節如下：

1.需要預測焊具和工件之間由于摩擦產生的溫度上升情況。

2.溫度要保持在熔點的70%-90%以下。

3.仿真通過三個步驟進行：插入、停留和橫移。

4.當冷卻下來以后，會在兩個板之間形成一個堅固連接。

5.在接觸面指定一個粘合溫度，來模擬焊具的焊接過程。(當工件接觸地方的溫度超過粘合溫度，接觸狀態從“分開”變?yōu)椤罢澈稀薄?

二. 多物理場耦合分析方法的種類

多物理場耦合分析方法包括所有相關物理場的自由度求解和考慮所有邊界條件。

你可以在Ansys Mechanical求解中找到如下耦合物理場：結構、溫度、電、磁和計算流體動力學。此外，Mechanical中有兩種物理場耦合種類：順序耦合也稱弱耦合、直接耦合也稱強耦合。

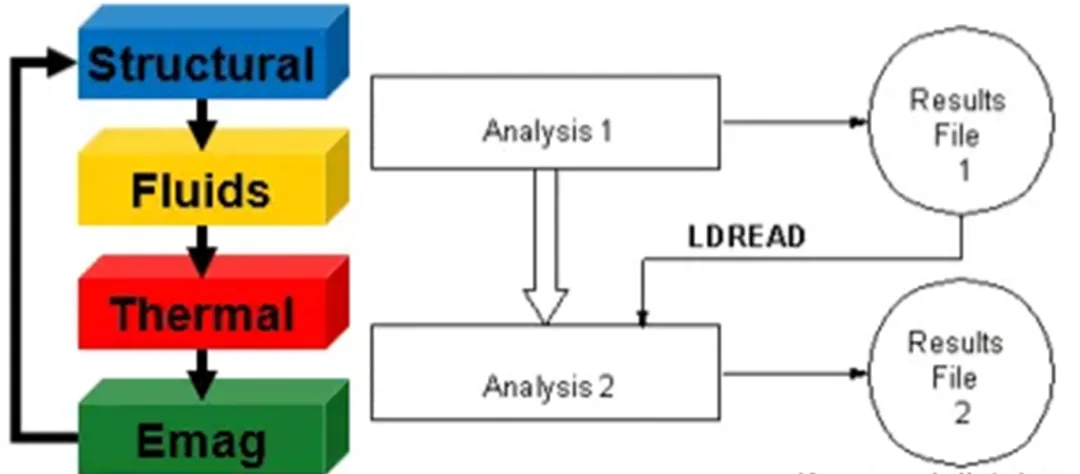

順序耦合：

1.將一個分析結果作為另一個分析的邊界條件或載荷，以此將兩個或者更多分析耦合起來。

2.按照物理場分析順序求解。

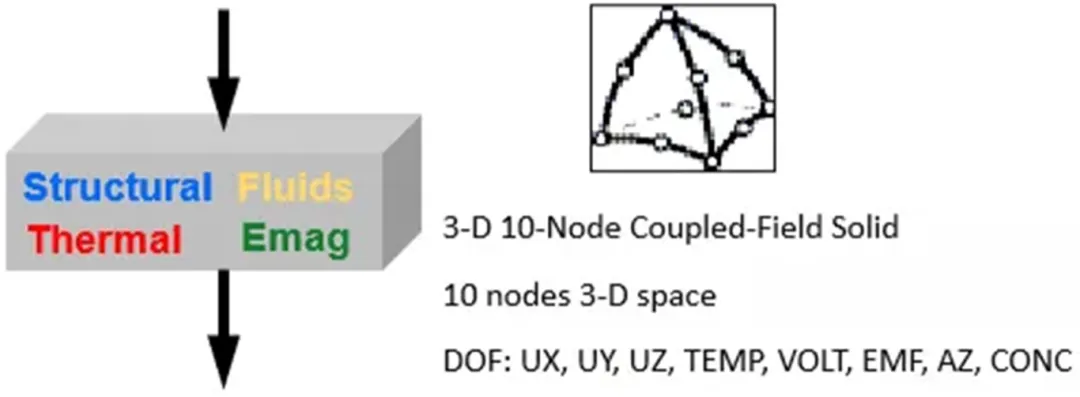

直接耦合：

1.為了求解一個耦合場問題，一個分析包含所有必要的自由度。

2.同時求解所有物理場。

3.需要使用耦合場單元。

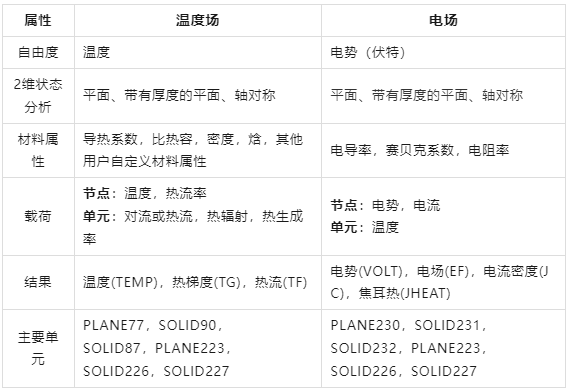

三. 溫度場和電場屬性

四. 總結

1.耦合場可以解決受2個或者更多的物理場影響的工程問題。

2.Mechanical只能進行溫度-電場穩態分析，至于瞬態分析，則需要APDL命令。

3.溫度和電勢的強耦合分析會出現賽貝克效應。

4.溫度和電勢的弱耦合分析會出現Peltier效應和焦耳效應，因此你需要將其轉變?yōu)閺婑詈戏治觥?/p>

五.視頻演示

這個視頻為電流過載下的穩態分析。視頻中，30A的過載電流通過額定電流為10A的保險絲。過載電流會使溫度適度升高，該過程是溫度場-電場雙向耦合的，并最終在Workbench進行溫度-應力分析。如果你施加短路電流(1000A)，保險絲的溫度很快升高，則會很容易超過保險絲材料的熔點(銅:1034℃)。
