概述

這篇文章旨在向新用戶介紹OpticStudio非序列模式下的分析功能。其中包括混合模式的使用、光源的設置、復雜幾何體的創建、探測器的設置及分析功能。本文還會討論光線追跡過程中的分裂、散射以及相應的非序列分析。

介紹

非序列模式突破了序列模式的限制，提供了更加靈活的光線追跡功能。

非序列光線追跡意味著在光線追跡過程中，不存在預先定義好的一系列表面。光線與物體表面的接觸點僅由它的物理位置、物體的屬性和光線的方向來決定。光線可以入射到非序列物體的任意部位，也可以多次入射到相同的物體或一次也不接觸。而在序列光線追跡中所有的光線都必須以相同的次序通過相同的一系列表面，兩種模式有著顯著的區別。

在OpticStudio的序列模式下，光線的傳播過程中通過的表面都是在局部坐標系下進行定義的。而在非序列模式中，光學元件以真正的三維物體創建，它可以以表面或?qū)嶓w的形式存在。每個物體都是以全局坐標系中的x、y、z坐標進行定義，并且每個物體坐標和方向的定義相互獨立。

OpticStudio中的非序列光線追跡功能不受序列模式光線追跡中的限制。由于光線能以任意的次序通過光學元件，因此您可以模擬包含全內反射的光路。序列模式只能對成像系統和無焦系統進行分析，而非序列模式能夠分析成像和非成像系統中的雜散光、散射和照明問題等。簡而言之，只要一個光學系統能夠用使用光線追跡來描述，我們就能夠在OpticStudio的非序列模式中進行建模。

非序列光線追跡

在很多光學應用中，簡單的序列表面模型不能很好的描述一些光學元件，我們需要使用實際的三維模型來更好地描述它們的光學性質。其中，需要使用非序列光線追跡才能進行建模的光學元件包括：復雜棱鏡、角立方棱鏡、導光管、多面體元件、在CAD中創建的元件以及相互重疊的元件（例如一些位于其他元件內部的元件）等。

在OpticStudio中，您可以用以下兩種模式來進行非序列光線追跡模擬：

1.純非序列模式

2.序列/非序列混合模式

當您使用純非序列模式時，所有光學元件都處在同一個非序列元件組中。其中，光源和探測器均在元件組中進行設置，用來發射和記錄光線。在OpticStudio的非序列模式中，光源的設置比在序列模式中更加的多樣。在序列模式中只能在物面上設置點光源，或利用序列模式中的圖像分析功能，在物面上設置平面擴展光源。而在非序列光線追跡中，光源可以設置在非序列組中的任意位置和方向處，甚至可以被放置在其他物體的內部。光源的類型可以為簡單的點光源（和序列模式中的類似）或者為具有復雜三維分布的光源。在OpticStudio旗艦版中，我們提供了一個包含上百種光源的實測分布數據的數據庫供您使用。您也可以將從供應商或者其他文件中獲取真實的光源數據，并導入到OpticStudio中。

從非序列光源發射出來的光線，被稱之為NSC (Non-Sequential Component) 光線，光線入射到光學元件時可以發生分裂或散射，也可以在使用相位描述的元件或表面上發生衍射。在NSC光線追跡時，您可以評估探測器上的輻射強度數據，或者查看儲存在光線數據庫文件中的光線數據。探測器可以是平面、曲面或者是一個三維物體。非序列模式中探測器的數據支持多種顯示類型，其中包括：非相干照度 (Incoherent Irradiance)、相干照度 (Coherent Irradiance)、相干相位 (Coherent Phase)、輻射強度 (Radiant Intensity)、輻亮度 (Radiance) 以及真彩色 (True Color) 結果。光線數據庫中儲存著每條光線的歷史追跡數據，您可以通過字符串過濾的方式，在布局圖窗口中只展示入射到特定探測器的部分光線。高級路徑分析還提供了按特定標準（例如總的光通量）保存光線路徑的功能。上述功能極大的擴展了非序列光線追跡在鬼像分析、雜散光分析和許多照明等需求中的應用。

當您使用序列/非序列混合模式進行光線追跡（也稱為混合模式光線追跡）時，非序列元件將在非序列組中進行設置。該非序列組是上一級序列系統的組成部分。序列模式追跡的光線通過一個入射端口進入非序列組，最后再通過一個出射端口從非序列組中出射，繼續在序列系統中傳播。您可以在同一個序列系統中定義多個不同的非序列組，每組中可以設置任意數量的元件。基于該功能，您可以將多面鏡、屋脊棱鏡或者CAD元件等非序列元件整合到一個序列模式設計中。該模式適用于模擬那些本身結構就是序列設置的系統，但在系統中包含了一個或多個使用三維模型進行建模更方便的元件。

混合模式

在這個示例中，我們將通過示例文件展示在混合模式下進行光線追跡。點擊文件 (File) 選項卡中的打開 (Open) 按鈕，打開文件
Zemax\Samples\Non-sequential\Reflectors\Toroidal faceted reflector.zmx

如果在配置選項中勾選了使用Session文件 (Use Session Files)，則在打開文件時透鏡數據編輯器和非序列元件編輯器會和一些分析窗口一起出現在屏幕上。其中靠右邊的3D視圖顯示了從物面上的點光源發射出來的光線的追跡結果。

使用技巧：您可以雙擊浮動窗口的標題欄來放大窗口，也可以拖動邊緣來放大鎖定狀態的窗口。

點擊3D視圖窗口菜單欄中的設置 (Settings) 按鈕，勾選光線箭頭 (Fletch Rays) 選項并點擊確認。OpticStudio將使用箭頭來標明光線的傳播方向。這個設置在很多非序列系統中非常有用，因為一些系統中的光線路徑非常復雜。

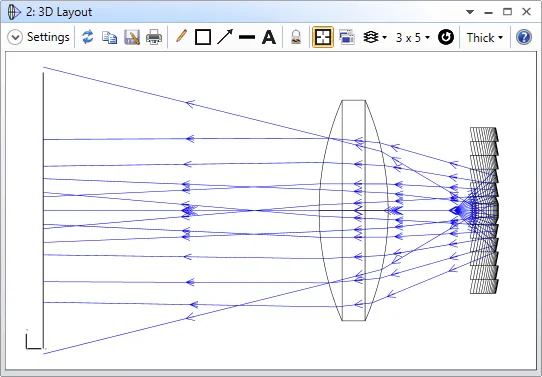

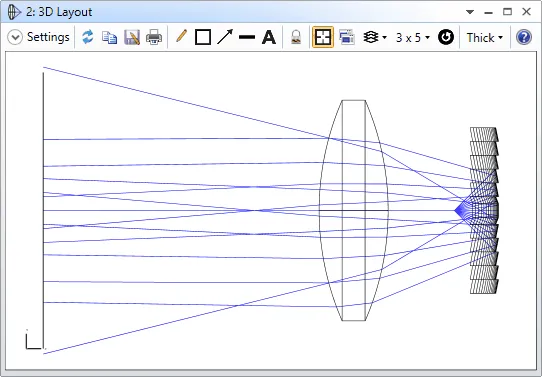

光線首先從左至右傳播，并進入到非序列組中，入射到一個多面鏡上（非序列元件編輯器中的物體1），經過反射后向左傳播，從非序列組中出射后入射到一個在序列模式下設計的透鏡上（透鏡數據編輯器中的表面3和表面4）。您可以用Page-Up、Page-Down和鍵盤方向鍵旋轉3D視圖，從不同的角度觀察模型的結構。

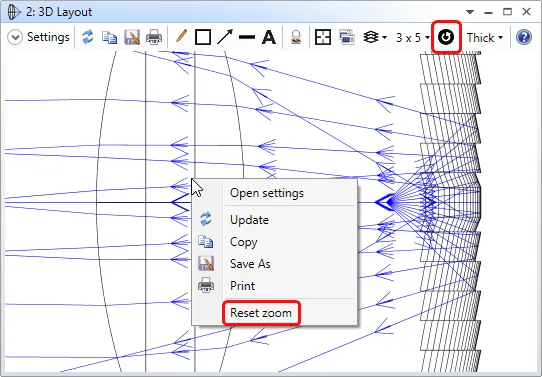

使用技巧：您可以使用鼠標滾輪縮放分析窗口的大小，或者在窗口內拖動鼠標劃出方框來放大您感興趣的區域。您可以嘗試在3D視圖中，劃出一個包含反射鏡的方框來進行放大。您可以點擊菜單欄中的整屏顯示 (Reset Zoom)按鈕，或者點擊右鍵，在下拉菜單中選擇整屏顯示來恢復原來的視圖比例。

現在您可以更清晰的觀察反射鏡中每個獨立的鏡面。在OpticStudio的非序列模式中，您還可以構建很多其他類型的多面物體，包括超環形表面 (toroidal surfaces)、徑向和多項式非球面鏡以及菲涅爾透鏡等。

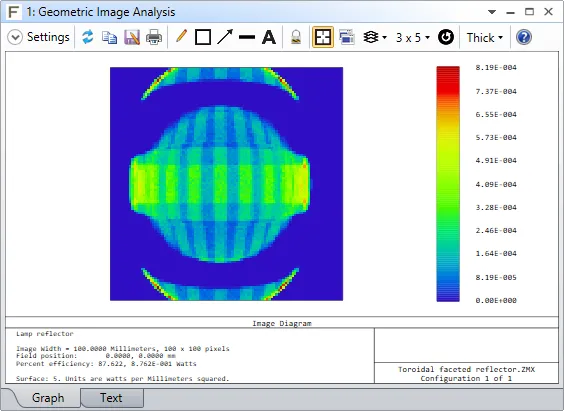

幾何圖像分析窗口顯示了這個系統在透鏡左側的像面上所形成的獨特而復雜的光線分布情況。

這也是一個展示序列/非序列混合模式的示例文件。光線從一個無限遠的序列元件開始進行追跡，通過表面1的光闌，經過一個非序列的棱鏡系統，最終到達序列模式下的像面上。

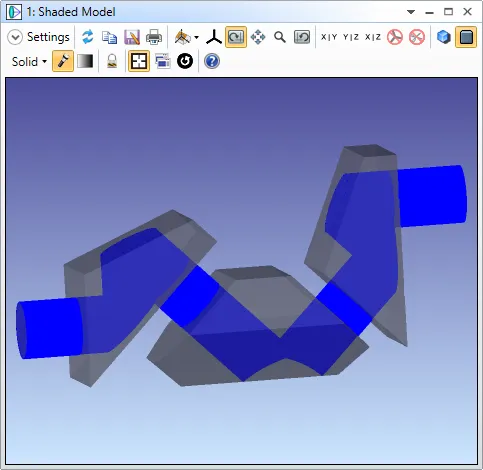

實體模型圖中顯示了中間棱鏡的屋脊面，旋轉模型使屋脊面正對著屏幕?？梢钥吹剑菁姑嬗蓛蓚€互相垂直并像屋脊一樣傾斜的表面構成。它的作用類似一個平面鏡，但是反射光線從屋脊軸線的一側反射到另一側，增加了光程并使所成的像沿著屋脊面的軸線發生了翻轉。您可以在實體模型視圖中放大以及旋轉圖像來更詳細地查看這三個棱鏡。

使用技巧：上圖中棱鏡的半透明效果是在實體模型圖的設置參數中的透明度 (Opacity) 中進行設置的。

在分析菜單中偏振 (Polarization) 的下拉菜單中選擇偏振光瞳圖 (Polarization Pupil Map) 工具，查看所生成偏振光瞳圖結果，它展示了屋脊棱鏡對序列模式追跡光線的偏振狀態的改變。

在OpticStudio中提供了很多類型的棱鏡模型。棱鏡可以在文本文件中，通過給定每一個表面的x,y,z坐標的形式來進行定義。這類棱鏡稱為多邊形物體 (Ploygon Object, POB)。棱鏡和多面物體也可以通過導入STL文件的方式進行創建，大多數CAD軟件都可以生成該格式的文件。需要注意的是，在OpticStudio中通過POB和STL格式生成的物體都是實際的多面物體。

光源模擬

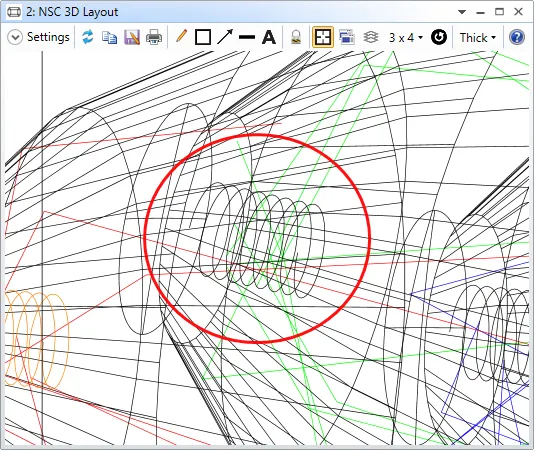

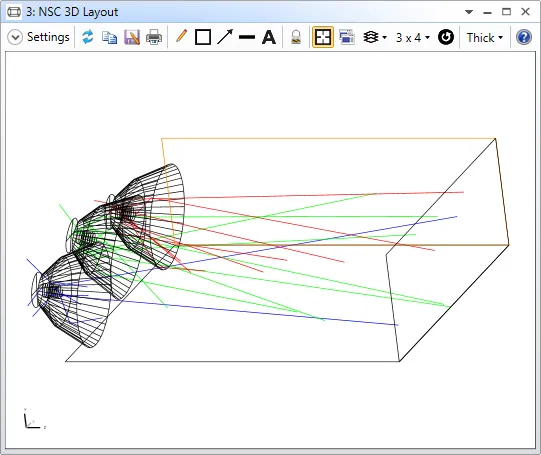

現在讓我們查看另一個OpticStudio非序列模式中的示例。示例文件聯系工作人員獲取。該示例文件展示了從三個燈絲光源發出的光線入射到三個探測器上的情況。在分析選項卡中打開3D視圖，在窗口中對其中一個燈絲進行放大，您可以看到燈絲光源的螺線型結構。

選擇分析 (analyze) 選項卡中的光線追跡 (Ray Trace)，打開光線追跡控制 (Ray Trace Control) 對話框，您可以在這里追跡、篩選或保存非序列分析中使用的光線。點擊清除&追跡 (Clear & Trace)，清空探測器中已有的結果并重新追跡新的光線，這會生成一系列新的隨機的光線并追跡到探測器上。在光線追跡完成后，點擊退出 (Exit) 離開控制對話框。

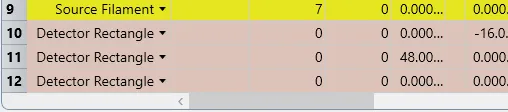

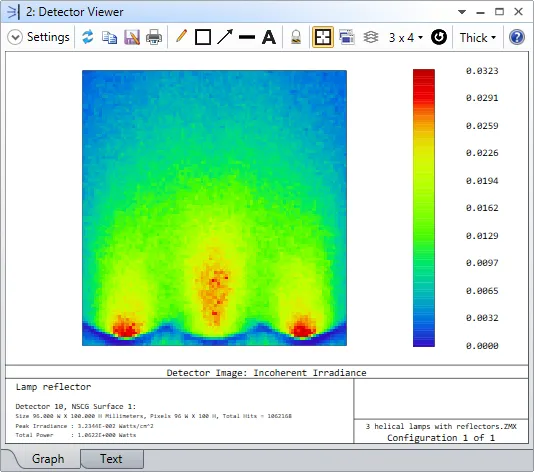

您可以點擊分析選項卡中的探測器查看器 (Detector Viewer) 打開一個探測器視圖窗口來觀察光線追跡的結果。探測器查看器默認對應非序列編輯器中的第一個探測器物體，在該示例中為物體10。

如果要想改變需要查看的探測器，點擊窗口工具欄中的設置按鈕，在設置里將探測器從探測器物體10更改為其他探測器物體的編號，點擊確認 (OK) 按鈕即可。

使用技巧：如果您想查看一個探測器的位置和方向，在非序列元件編輯器中，點擊探測器所對應的行，相應的探測器會在布局圖中以橙色高亮顯示。下圖中顯示了當物體11被選中時布局圖中的情況。

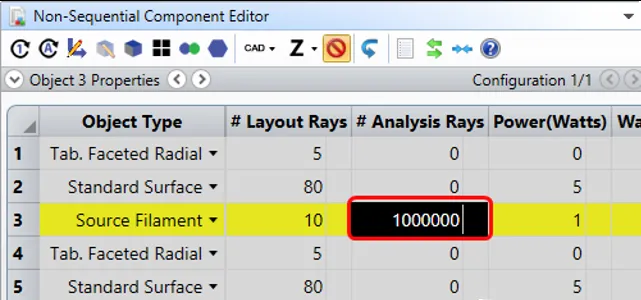

在這個示例中，每個光源都發出了上萬條光線進行追跡。每個光源追跡的光線數目可以在非序列元件編輯器中進行設置。在編輯器中選中對應燈絲光源的物體（物體3,6或9），然后按右方向鍵把光標移動到標題欄為#分析光線條數 (#Analysis Rays) 的一列。與鏡頭數據編輯器一樣，非序列元件編輯器具有“動態”的標題，根據您選中的物體類型的不同，標題也會產生相應的變化，顯示出對于當前物體類型有哪些可設置的參數。

在本例中，光源物體的#輸出光線條數 (#Layout Rays) 只設為一個較小的數值。布局圖光線條數和分析光線條數是分開設置的，這使得我們不必在布局圖中顯示上萬條分析光線，光線數目太多導致彼此重疊在一起會使布局圖無法清晰顯示詳細信息。每當您在布局圖窗口中雙擊鼠標，或者點擊菜單欄中的更新 (Update) 按鈕時，OpticStudio會重新根據所設置的分布，在布局圖中顯示一系列隨機的光線。

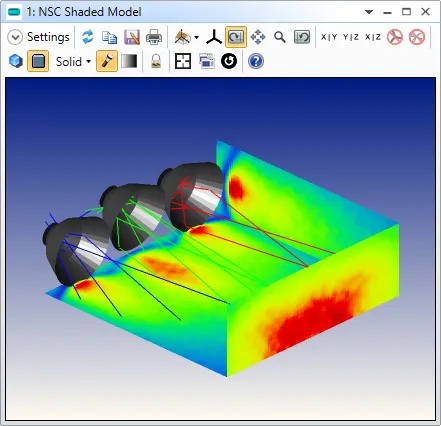

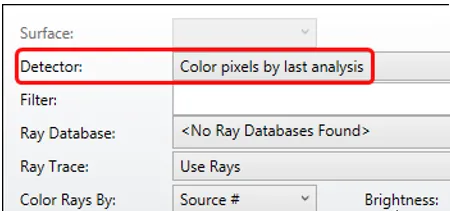

實體模型圖窗口能夠顯示分析光線追跡后的結果。您可以在窗口對應的設置選項中更改探測器選項進行設置。當您選擇像素顏色為由上一次分析結果決定 (Color pixels by lase analysis) 時，OpticStudio會根據上一次光線追跡的分析結果繪制布局圖中的探測物體。

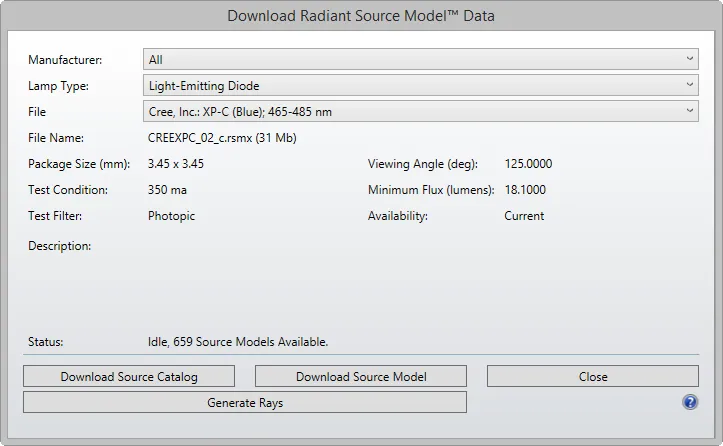

OpticStudio的光源類型支持簡單的幾何體 (點光源、橢圓盤等) ，也支持使用測量得到的光源數據進行定義。OpticStudio旗艦版還提供了一個包含上百個光源測試數據的數據庫供您使用。您可以在數據庫 (Libraries) 選項卡中選擇RSMX光源模型 (Radiant Source Models) 的下拉菜單中選擇下載RSMX光源文件 (Download Radiant Souce Models)，查看所有可用的光源文件。

使用技巧：有關純非序列模式光線追跡系統和關于構建復雜光源的詳細信息，包括如何使用測量的光源數據，請聯系工作人員獲取。

創建復雜的幾何體

現在我們來介紹如何在OpticStudio非序列模式中創建復雜的幾何體。

OpticStudio內置了許多種物體類型，您可以根據這些類型創建各種幾何結構。在前文中我們展示了其中幾類結構。當然您想要的結構可能無法使用OpticStudio內置的物體類型創建。

其中一個解決方案是在CAD軟件中繪制您所需的幾何結構，再導入到OpticStudio中。有兩種方法可以實現這一操作：靜態導入和動態導入。靜態導入是指以常用的CAD文件格式，如STP, SAT, IGS, STL等進行導入。您可以在OpticStudio中導入這些格式的文件，并設置相應的光學性質然后進行模擬。通過這種方法導入的物體只能做等比例縮放，不能對其形狀進行修改，因此稱為靜態導入。動態導入是指通過CAD鏈接的形式 (只在旗艦版中可用) 導入用SolidWorks、Autodesk Inventor或者PTC Creo等軟件構建的零件或裝配體，導入物體的參數可以進行相應的修改。動態導入功能需要您事先安裝相應版本的CAD軟件。下圖展示了一個導入到OpticStudio中的SolidWorks零件。

另一個方案是利用布爾物體來創建。布爾物體可以使物體進行一系列的布爾運算，進行布爾運算的非序列三維物體數量最多為10個。最后得到的布爾物體仍然可以通過調整源物體的參數來對結構進行修改。

打開文件

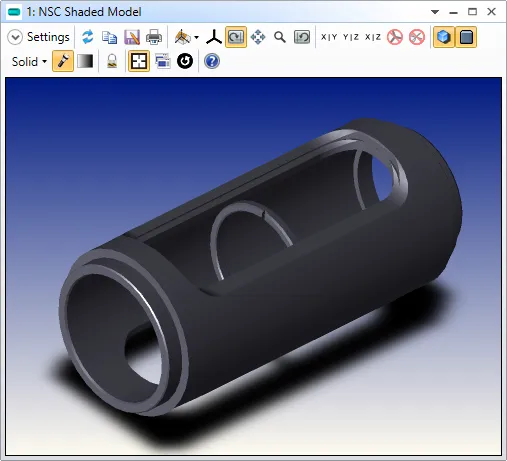

Zemax\Samples\Non-sequential\Geometry Creation\Boolean example 4- a lens mount.zmx。該示例文件展示了如何使用布爾物體來構建復雜的幾何結構。

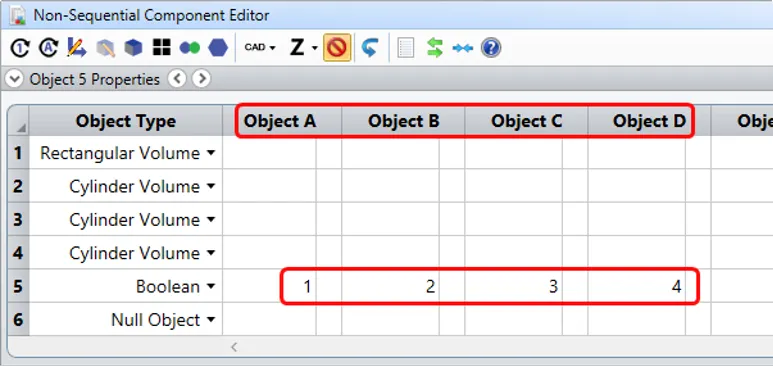

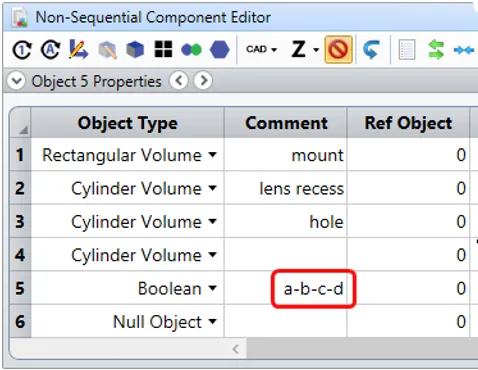

從非序列元件編輯器中可以看到該文件總共定義了4個物體（一個立方體和三個圓柱體）。此外還定義了一個布爾物體。選中布爾物體，向右移動到顯示物體A，物體B等的位置，此處用來定義您將要進行布爾運算的物體。

如圖所示，其中物體A為立方體（物體1），另外三個圓柱體（物體2-4）分別為物體B，C和D。

回到非序列元件編輯器的左側，找到布爾物體對應的標注欄。在標注欄中顯示了上述物體進行布爾操作的類型。

如圖所示，其中物體A為立方體（物體1），另外三個圓柱體（物體2-4）分別為物體B，C和D。

回到非序列元件編輯器的左側，找到布爾物體對應的標注欄。在標注欄中顯示了上述物體進行布爾操作的類型。

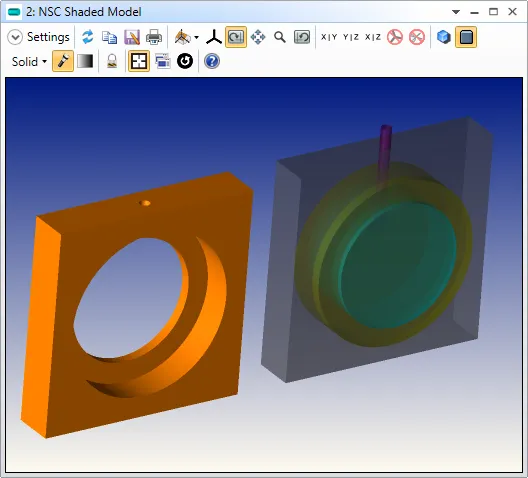

該示例展示了使用布爾減法運算得到的布爾物體，您還可以利用加法、交集以及異或運算來創建幾何體。

使用技巧：有關創建復雜幾何體的詳細信息，請聯系工作人員獲取。

光線的分裂和散射

現在我們來展示非序列模式中的光線分裂功能。打開文件Zemax\Samples\Non-sequential\Ray splitting\Beam splitter.zmx。

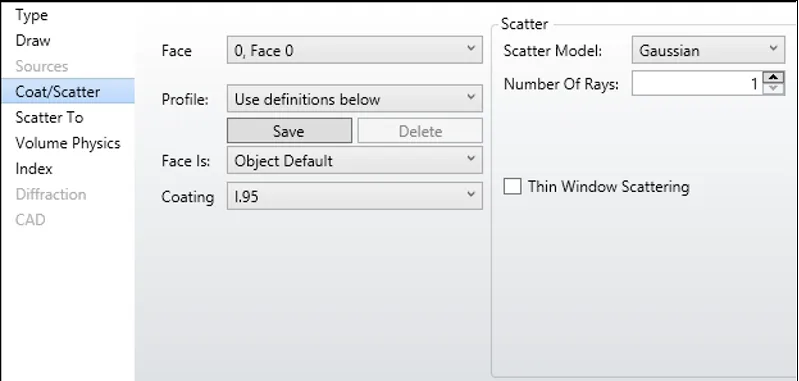

該示例文件展示了如何用兩個斜面重疊的棱鏡（使用多邊形物體類型創建）來模擬一個立方體分束鏡。在默認情況下，光線入射到多邊形物體時會直接透射穿過多邊形物體。我們可以通過在物體表面上設置一個部分反射/透射的膜層，來同時得到反射光線和透射光線。膜層的性質在物體屬性對話框的膜層/散射 (Coat/Scatter) 選項卡下進行設置。打開非序列元件編輯器中物體3的物體屬性設置菜單中的膜層/散射選項卡。所有關于膜層性質的設置都是在這個界面下完成。

使用技巧：有關膜層設置的詳細信息，請聯系工作人員獲取。

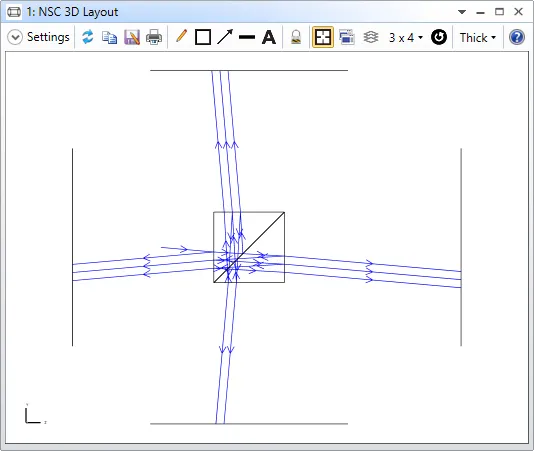

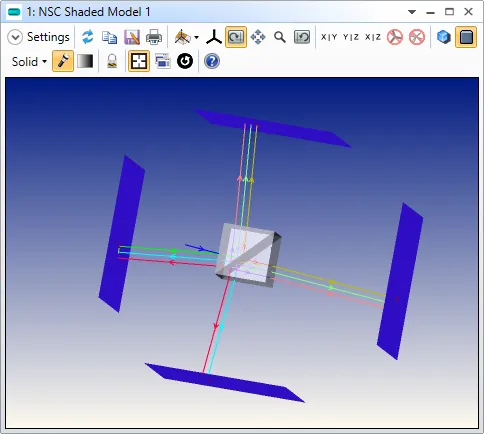

在該示例中，分束器的所有表面都設置了膜層。其中，所有的立方體外側的表面都設置了抗反射膜層，而中間的分束面則設置了50%透射50%反射的膜層。在3D視圖中可以看到入射到立方體的光線分成了兩束。

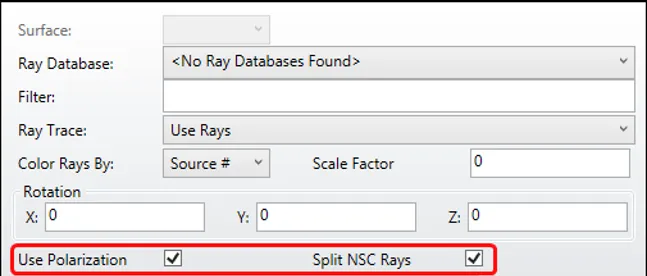

打開3D視圖的設置對話框，確保NSC光線分裂 (Split NSC Rays) 和使用偏振 (Use Polarization) 兩個選項已經勾選。

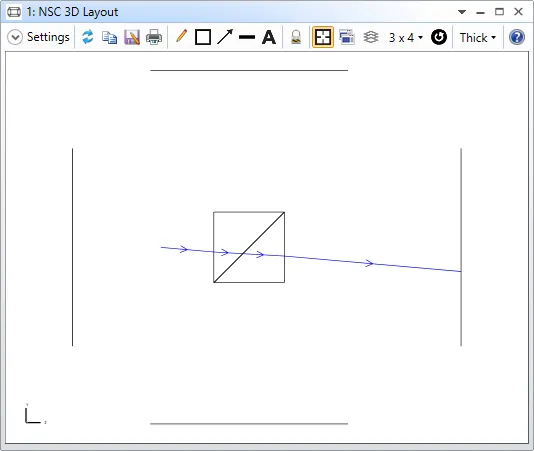

在OpticStudio中，光線分裂需要進行偏振計算。因此您需要確保勾選了這兩個選項。取消勾選該選項并點擊確認，您將會看到光線不再分開，只有一束光線從左向右穿過了立方體。

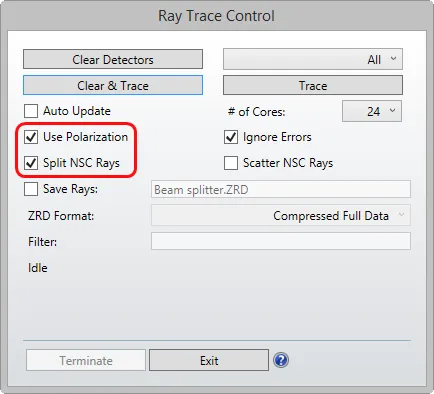

在分析光線追跡過程中同樣也可以考慮光線分裂。在光線追跡控制器中必須同時勾選光線分裂和偏振計算兩個選項。

使用技巧：OpticStudio還支持一種簡單的光線分裂選項。啟用該選項時，光線在經過一個分束面時，透射光線和反射光線中只有一條光線會被追跡，不會同時追跡兩條光線。追跡光線的選擇則是隨機的，并且選擇概率正比于分束面的反射/透射比。啟用該選項能夠加快很多光學系統的追跡模擬速度。

接下來我們將介紹光線的散射。打開文件Zemax\Samples\Non-sequential\Scattering\ABg Scattering Surface.zmx。該示例文件同時展示了光線在非序列模式中的分裂和散射。

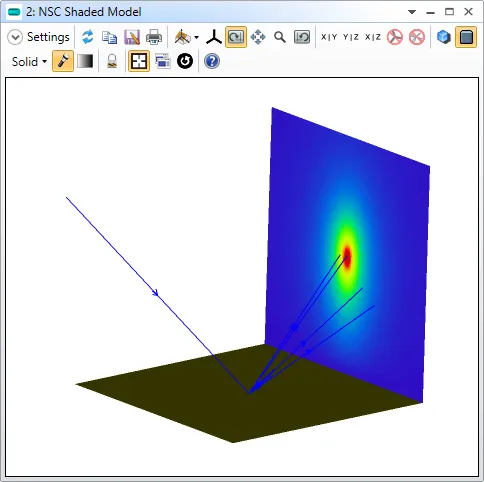

當布局圖設置中勾選了NSC散射光線 (NSC Scatter Rays) 選項時，3D視圖中會顯示光線在物體2（一個平整的方形鏡）上發生的散射。此時沒有開啟光線分裂功能，因此每條入射光線經過物體2后將得到一條散射光線。實體模型圖中同時顯示了光線的分裂和散射（同時勾選NSC光線分裂和NSC光線散射選項）。

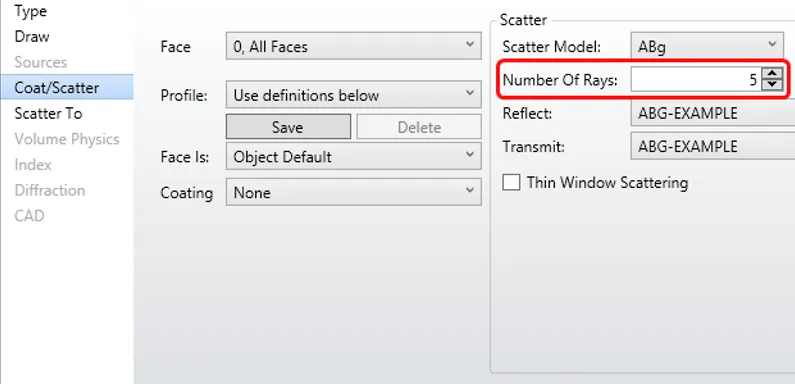

當在散射系統中開啟光線分裂功能時，OpticStudio會生成多條分裂的散射光線，光線的條數取決于散射表面/物體的物體屬性對話框中膜層/散射選項卡下中光線數 (Number of Rays) 設置的數值。查看物體2中對應的表面，您可以看到此時光線數設置為每一條入射光線將生成5條散射光線。

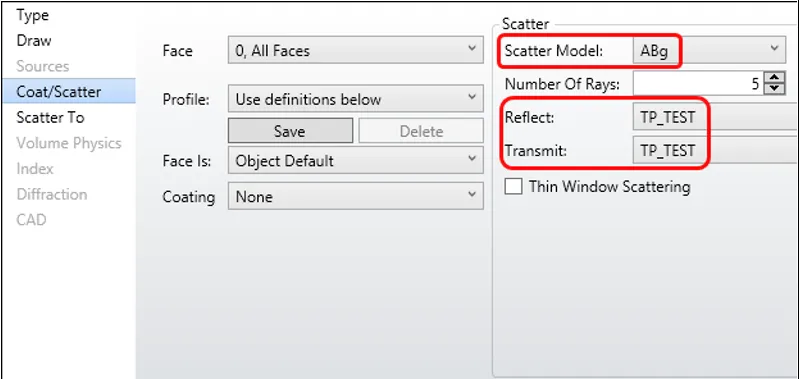

OpticStudio支持的散射模型包括Lambertian，Gaussian，ABg，BSDF，IS庫和用戶自定義散射模型。其中IS庫為常用的商用材料的散射數據庫。在示例文件物體2的膜層/散射選項卡中可以看到，物體2使用了ABg散射模型（在ABg模型中選擇TP_TEST文件）。

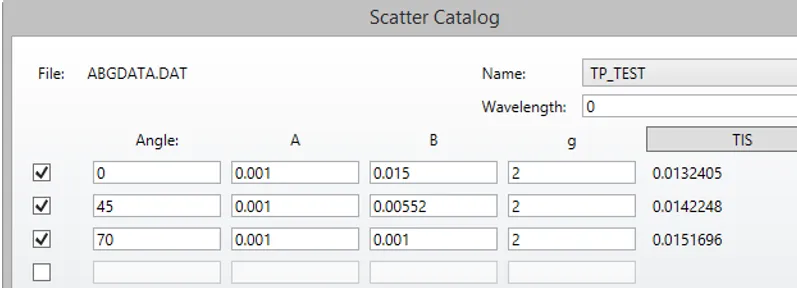

在ABg模型中，散射能量的比例是ABg模型中的一個可選參數。如果想要查看ABg模型的具體散射性質，選擇數據庫菜單中的ABg散射庫 (ABg Scatter Catalogs)，并在文件名處選擇TP_TEST文件。

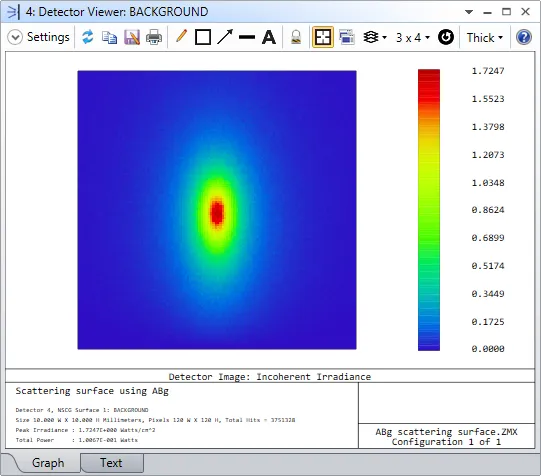

一個尺寸較小的探測器（物體3）放置在尺寸較大的探測器（物體4）前的中心位置，它用來收集正常反射的光線。只有把布局圖窗口放大到很大的時候您才能看到這個小探測器。尺寸較大的探測器則用來收集散射光線。打開探測器查看器，在設置中選擇探測器為物體4并點擊確認按鈕，在分析窗口的下方可以看到散射光線的能量大小。

使用技巧：使用OpticStudio的過濾字符串也可實現在單獨一個探測器上對散射和未散射光線的能量進行區分。

高級功能

雖然OpticStudio中的序列模式和非序列模式中都可以模擬衍射光學元件，但是非序列模式的光線分裂功能更利于模擬光線的衍射。

打開文件
Zemax\Samples\Non-sequential\Diffractives\Diffraction grating multiple orders.zmx

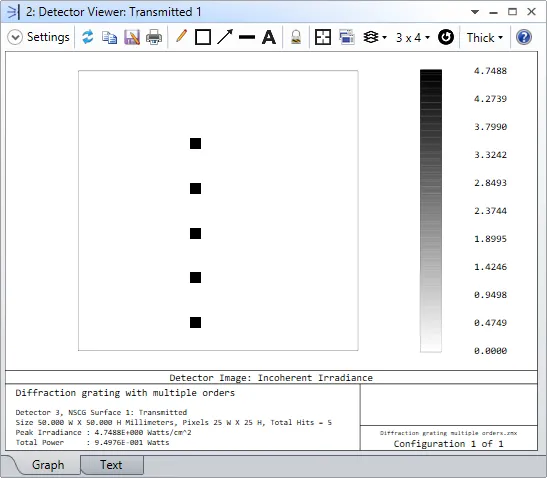

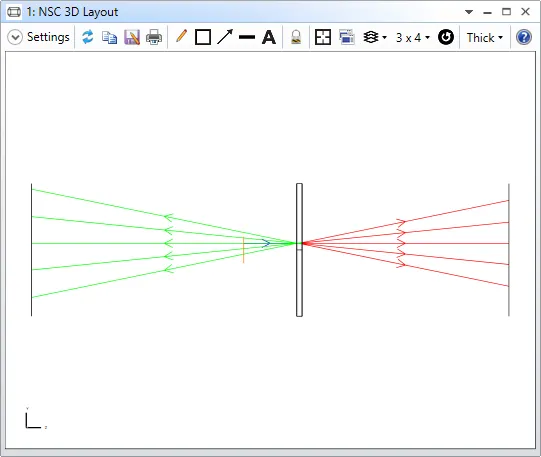

可以看到每一條入射的光線都分裂為5條光線。

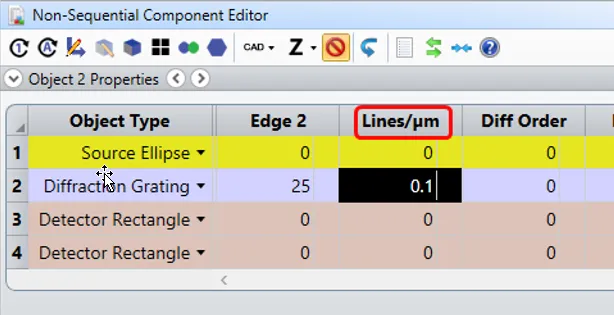

在這個示例中，光線并不是由于膜層或散射的原因發生分裂，而是因為物體2的物體類型為衍射光柵，光線的能量分裂到不同衍射級的衍射光線上。這個光柵的基本性質（光柵周期，單位線數目/微米）可以在該物體相應的參數欄中進行定義。本例中使用的衍射光柵物體實際上相當于在標準透鏡物體的參數上添加光柵周期（刻線/μm）的數據。

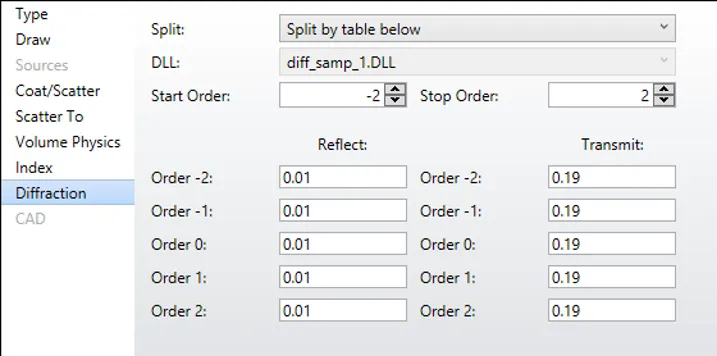

在物體屬性中的衍射 (Diffraction) 選項卡中對光線的分裂進行設置。

在衍射選項卡中，可以定義每個衍射級之間的相對能量關系。

使用技巧：OpticStudio同樣支持使用自定義的衍射DLL文件來定義能量在各衍射級之間的能量比。這個DLL文件還可以用來定義衍射后光線的所有性質，包括相對能量、方向角、電場的方向和幅值等。

OpticStudio中另外一個高級功能是模擬光的相干性。打開文件
Zemax\Samples\Non-sequential\Coherence\A Simple Interferometer.zmx。這個非序列示例文件展示了如何在非序列模式下對光的相干性進行建模。

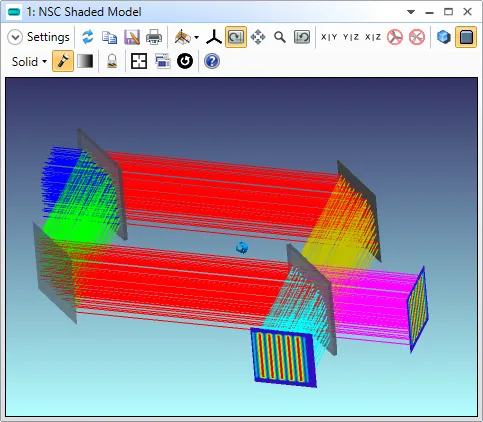

文件模擬了一個干涉儀。光線從左上方的矩形光源中出射，并在多邊形物體2上透射和反射，其中物體2的表面設置了50%透射50%反射膜層層。然后光線分別沿著干涉儀的兩臂到達布局圖中右下方的探測器（物體6和7）。其中，在探測器前的兩條光路，通過第二個具有50%透射50%反射膜層的多邊形物體（物體5）重新合為一路。干涉儀左下方一路的反射鏡（物體3）沿x軸存在額外的0.005度傾角，這使得兩束光在到達探測器表面時的光程差不再相等。

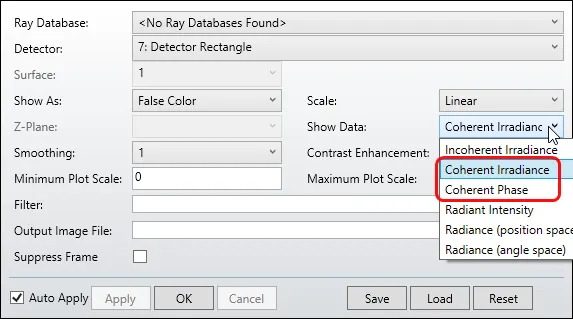

在探測器的相干設置中，OpticStudio根據每條光線到達探測器表面時的幅值和相位，計算它們相干疊加的結果。該功能可以使OpticStudio定性地模擬干涉儀的干涉條紋。如要看到這樣的效應，您需要在探測器查看器設置的顯示數據 (Show Data) 選項中，選擇相干照度或者相干相位：

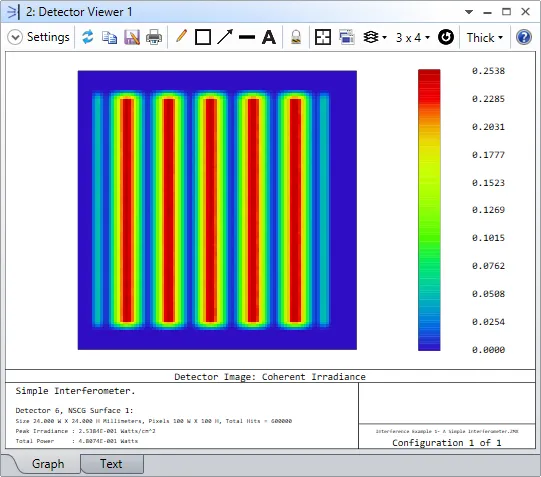

打開探測器查看器，在設置中選擇探測器物體6。設置顯示數據選項為相干照度并點擊確認按鈕。觀察因為反射鏡（物體3）額外的0.005度傾角所插上的傾斜條紋。

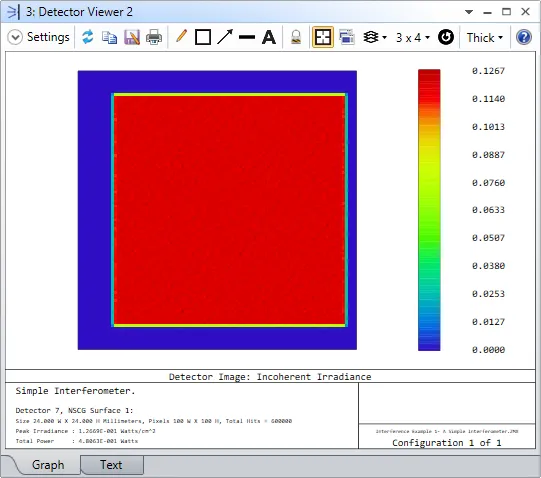

再次打開探測器查看器的設置對話框，設置顯示數據為非相干照度 并點擊確認按鈕?？梢钥吹?，由于探測器不考慮光線的相干性，分析窗口中不再顯示干涉條紋。

使用技巧：在非序列模式中，您還可以看到由光柵不同衍射級的衍射光線互相干涉的現象。示例文件
Zemax\Samples\Non-Sequential\Diffractives\Diffracting grating fringes.zmx 對此進行了展示。

最后，我們查看光線在材料中的體吸收現象。打開文件
Zemax\Samples\Non-sequential\Miscellaneous\Voxel detector for flash lamp pumping.zmx。

在前文中，我們使用的探測器類型為矩形探測器物體。它們是平面探測器。而OpticStudio同樣能模擬更復雜的探測器，例如曲面探測器或者三維的體探測器。

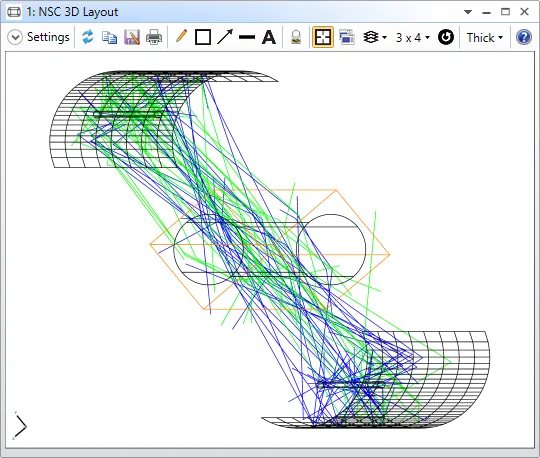

該示例展示了如何在一個簡易的激光泵浦系統中使用體探測器物體。其中，諧振腔由一對分處兩端的環面鏡 (toroidal mirror) 構成（物體3和4）。在靠近每個鏡子的位置設置有一個線光源（物體1和2）來發射光線。在諧振腔的中間有一個體探測器（物體6）來模擬諧振腔中的增益晶體。

需要注意的是，體探測器（物體5）覆蓋了圖中的圓柱體。

體探測器是一個包含由三維像素點陣組成的立方體，我們把每個像素點稱為體元 (Voxel)。OpticStudio能夠在每個體元上記錄入射進來的光通量。當體探測器在空間上覆蓋了另外一個定義了透射數據的三維物體時，OpticStudio就能夠記錄在體探測器里的每個體元上，被吸收的光通量。在這個示例中，被覆蓋的圓柱體的材料為BK7玻璃，該玻璃型號的透射數據已經在材料數據庫中進行了定義，您可以在數據庫選項卡的材料庫 (Materials Catalog) 中查看。

點擊在非序列元件編輯器中物體5對應的行，向右找到有關探測器體積的設置參數?？梢钥吹襟w探測器沿著X、Y方向各有101個像素點，而沿著Z方向則有25個像素點。

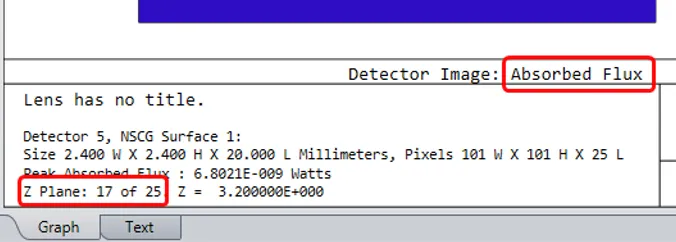

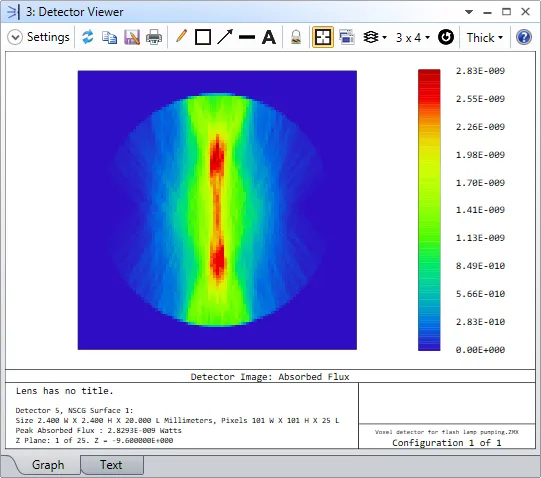

查看已打開的探測器查看器，可以看到它顯示了體探測器中的吸收光的通量。另外在分析窗口的底部列出了所在Z平面位置的信息。探測器查看器只能以二維的形式顯示數據，因此探測器查看器每次只能查看其中一個切面的數據。Z平面設置能夠讓您調節Z方向像素點位置（本例中為1到25），并查看相應XY切面的數據。

您可以在探測器查看器的設置中改變Z平面的位置，或者直接用鍵盤上的左右方向鍵進行更改。

使用技巧：在OpticStudio中有很多類型的物體都可以被轉換為體探測器。這使您可以更方便的模擬復雜的表面或殼層結構的探測器物體。

小結

您可以隨意查看非序列文件夾中的其他示例文件繼續探索OpticStudio中的非序列分析功能。

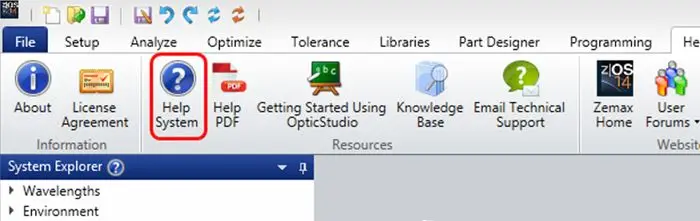

在您學習探索的過程中，OpticStudio的幫助系統 (Help System) 是非常好的學習資源。您可以在幫助菜單中打開它。
