OpticStudio通過在X和Y方向（弧矢和子午方向）的傍軸光線追蹤確定近軸圖像平面的Z坐標，并測量該近軸焦平面與系統圖像平面的Z坐標之間的距離。

切向數據是沿Z軸從圖像平面到近軸圖像平面在切向（YZ）平面測量的距離。

弧矢面數據是在與切線面正交的平面上測量的距離。這意味著OpticStudio跟蹤光線，確定近軸像面在每個視場中的位置，并報告近軸像面與系統像面之間的距離，作為視場的函數。

近軸像面的定義是以下兩個光線交點的全局Z坐標。

光線1：(Hx, Hy, Px, Py) = ( □, □, 0 ,0)

光線2：(Hx, Hy, Px, Py) = ( □, □, 0 ,0.001)

(□：從任意視場發出的光線)

為了驗證這一定義，我們創建了一個宏。

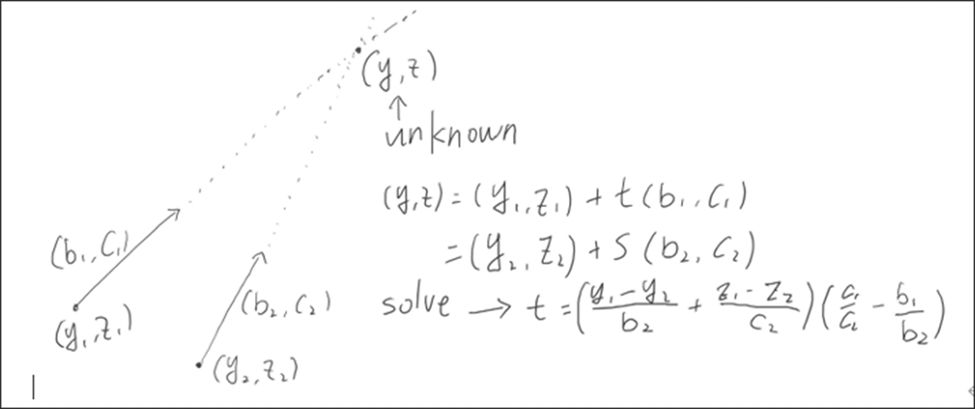

1.如果兩條線的Y和Z坐標b（Y-余弦）和c（Z-余弦）是已知的，那么交點的坐標可以通過以下數學計算得到。

這里的y和z坐標和方向余弦是（Hx, Hy, Px, Py）=（X, X, 0 ,0）和（Hx, Hy, Px, Py）=（X, X, 0 ,0.001），在光線追跡像面的前一個平面的 z坐標和方向余弦。然后，該交叉點可以定義近軸圖像平面。

2.使用上述數學方法創建了宏。 參考原文的附件。

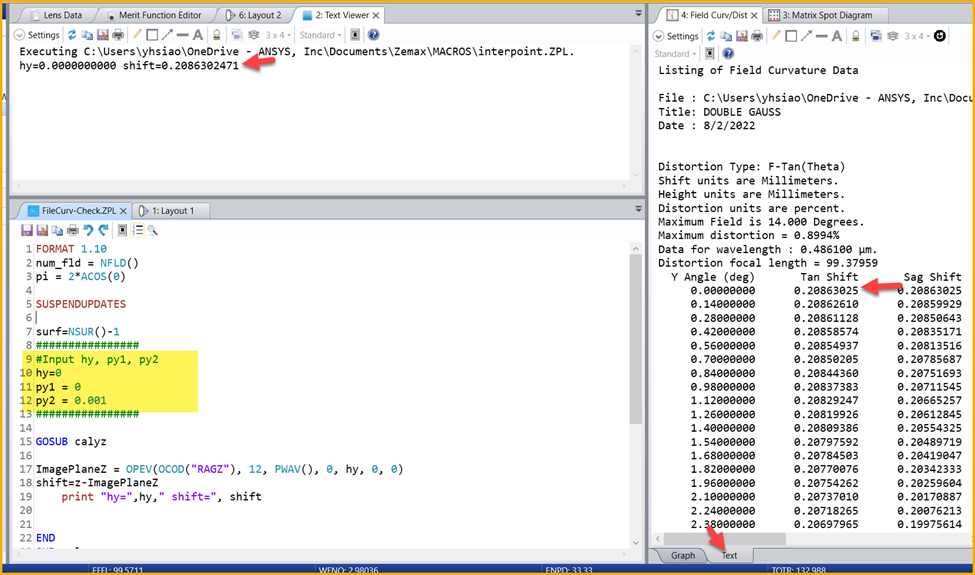

使用附件中的樣本文件，近軸像面的全局Z坐標與視場0處的像面位置之差與場曲和畸變圖中的的Tan Shift相同。

FCGS和FCGT的操作原理相同。
