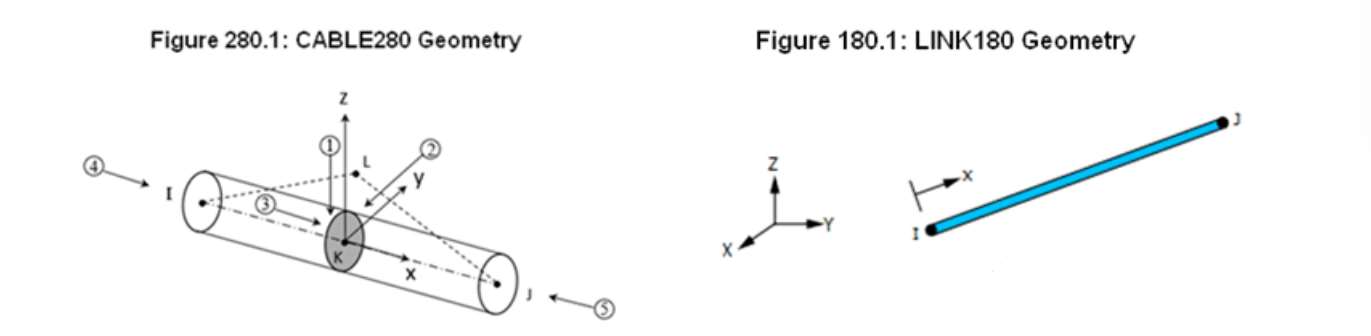

一. CABLE280和LINK180單元都可以用于此分析。它們都可以用來劃分梁實體。下面是這兩種單元的特性。

CABLE280單元

·適用于僅分析單向拉伸場景，比如線纜

·不包括剪切變形影響結果

·每個節點有三個自由度：Ux,Uy,Uz

·與屬性設置為僅拉伸的桿/桁架類型擁有相似表現

Linkling180單元

·適用于建立桁架、連桿、彈簧模型

·單向拉伸/壓縮單元

·不包括剪切變形影響結果

·每個節點有三個自由度：Ux,Uy,Uz

Ansys文檔中有專門的章節解釋Ansys Mechanical中可用的有限元特性:

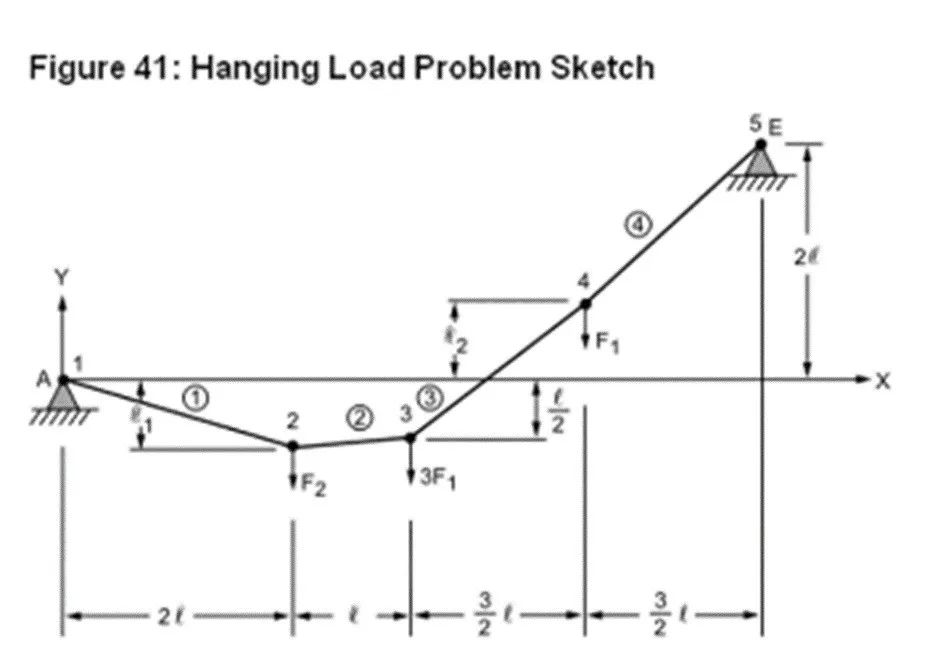

二. 例子模型描述：

本課程將以APDL驗證手冊中的實例為例，在Ansys Mechanical 中重做。

本例所選擇的幾何尺寸、載荷、BC值等均為APDL驗證手冊中的驗證手冊31中的示例。

該例目標為如何在 Mechanical中定義和使用CABLE和LINK單元。

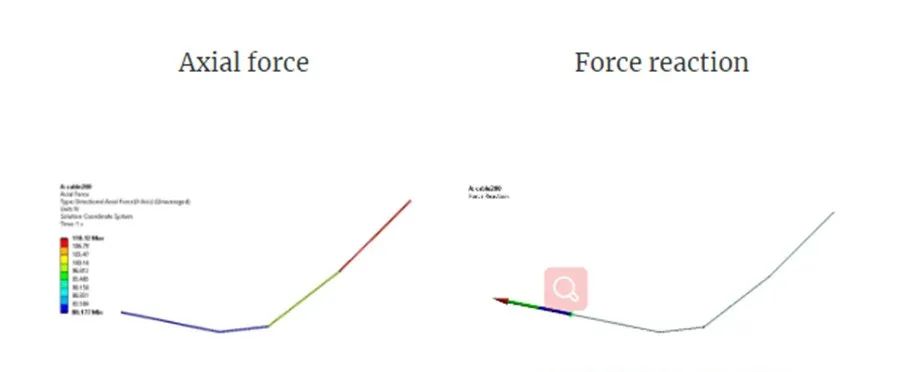

三. 示例模型結果：軸向力和反作用力

查看軸向力和兩端反作用力結果。檢查其大小和施加載荷是否一樣大。

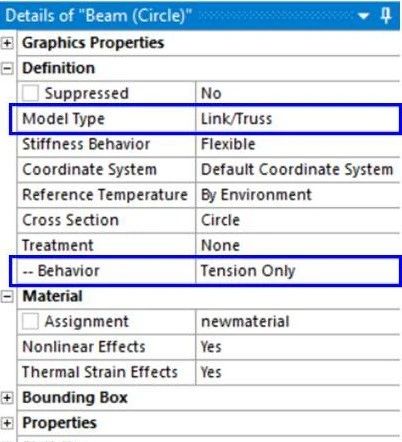

四. 設置LINK單元

使用僅具有拉伸屬性的LINK180單元，可以獲得與CABEL單元建模相同的結果。

五. CABLE280：?jiǎn)卧夹g(shù)和使用建議

·適用于分析中等到極細的線纜結構。

·三維的二次三節點線單元。每個節點都有3個自由度：x,y,z方向的平移。

·在靜力學和動力學仿真中，單元的高階非線性屬性需要迭代計算（打開大撓度)。

·該單元需要拉伸應力來提供合適的橫向剛度。當單元沒有足夠載荷或是壓縮情況下，計算過程將變得不穩定。

LINK180：?jiǎn)卧夹g(shù)和使用建議

·適用于分析桁架、拉索，連桿和彈簧等

·三維的線性二節點線單元。每個節點都有3個自由度：x,y,z方向的平移。

·提供僅拉伸(線纜)和僅壓縮(裂口)選項。當在樞接結構中，不考慮單元的彎曲。

·默認情況下，在任何包含大撓度效應的分析中，單元都包括應力-剛度項。

六. 如何尋找例子

Ansys文檔中有一個專門的章節收集例子，這些例子的解決方案會與參考的解決方案相對照。

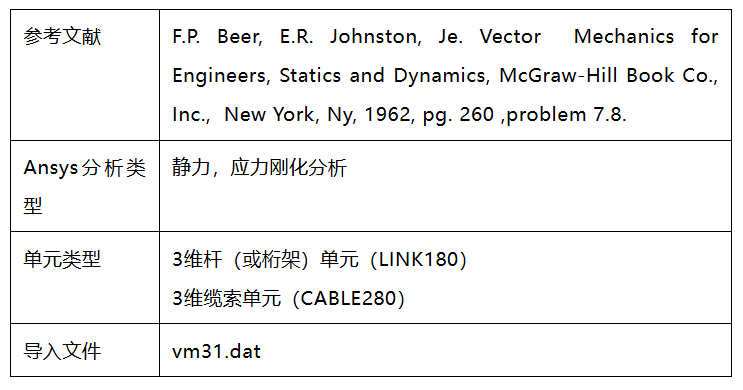

本次用到的算例31具體信息如下所示。

在這個例子中，使用一條命令語句來定義初始應力。對于本例，初始應力需要準確反映驗證手冊的例子。某些情況下，這可以幫助線單元定義初始應力來代表線纜。這必須要被仔細處理。你需要認真檢查反作用力來核實其和模型的載荷輸入相等。INISTATE命令用來設置初始應力。

為了學習更多有關于該命令的知識，Ansys文檔有一個專用部分解釋INISTATE命令：ANSYS Documentation > Mechanical APDL > Element Reference > Commands Reference > I Commands > INISTATE

FINISH

/PREP7

INIS,SET,CSYS,-2 ! ARBITRARY SMALL INITIAL STRAIN

INIS,SET,DTYP,EPEL

INIS,DEFINE,,,,,1E-7

!NSUBST,3

!KBC,1

/SOLU
