實現

下面是使用混合模式設計多邊形掃描儀的示例。（下載：聯系工作人員獲取附件）

本文使用以下功能：
創建多邊形物體
混合模式
多重結構
多邊形掃描儀是使用多面鏡的光學系統。
用一面鏡子反射的光學系統可以按序列模式進行。
但是，如果多面鏡像旋轉，并且您希望在下一個鏡像上進行反射，則無法按序列模式執行。
在這種情況下，可以使用混合模式進行光線追跡。

（1） 創建多面鏡

使用多邊形物體創建多邊形。
多邊形物體可以通過文本文件等方式創建形狀。

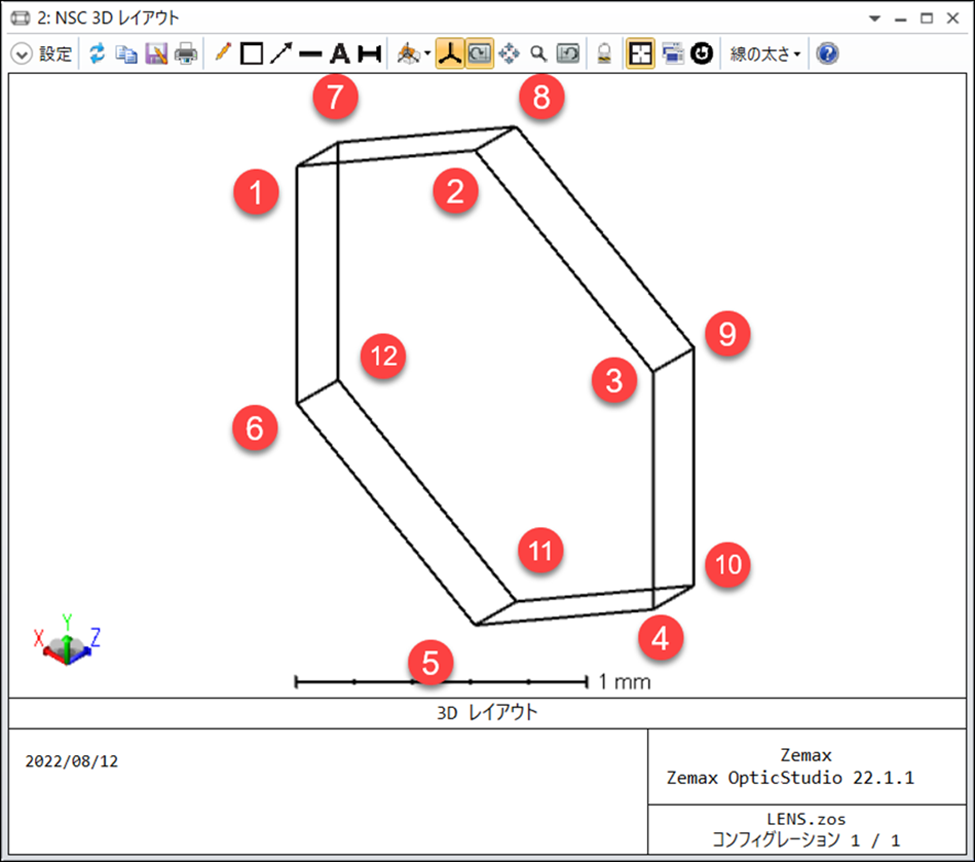

創建多邊形物體，如下圖所示。

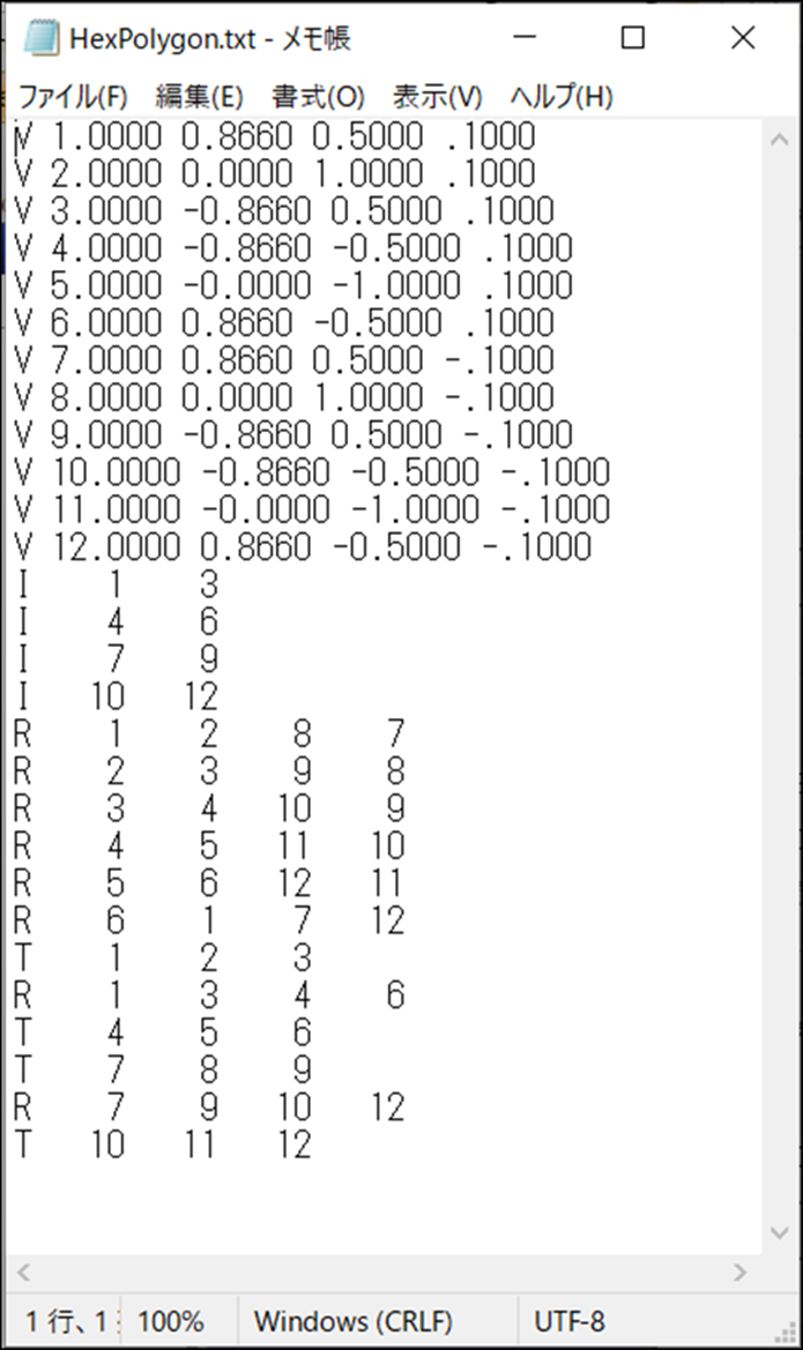

文本文件如下所示：

第一個 V 是每個頂點的坐標。
輸入V_number_x坐標_y坐標_z坐標 。
指定不希望在 3D 布局中顯示的行。
I 1 3
I 4 6
I 7 9
I 10 12
R 是一個矩形符號，通過指定頂點來創建面。
頂點以順時針或逆時針方向指定。
R　V1　V2　V3　V4　isreflective　face
Isreflective為“―1”，吸收面為“0”，折射面為“1”為反射面。
面是定義矩形所屬的面的值。
C 是面的名稱符號，由 C 面數字 “面名稱” 語法指定。
此命令不會導致問題，即使您不使用此命令，您也可以在進行設置鍍膜時執行此操作。
T 是一個三角形符號，比 R 少一個指定頂點。

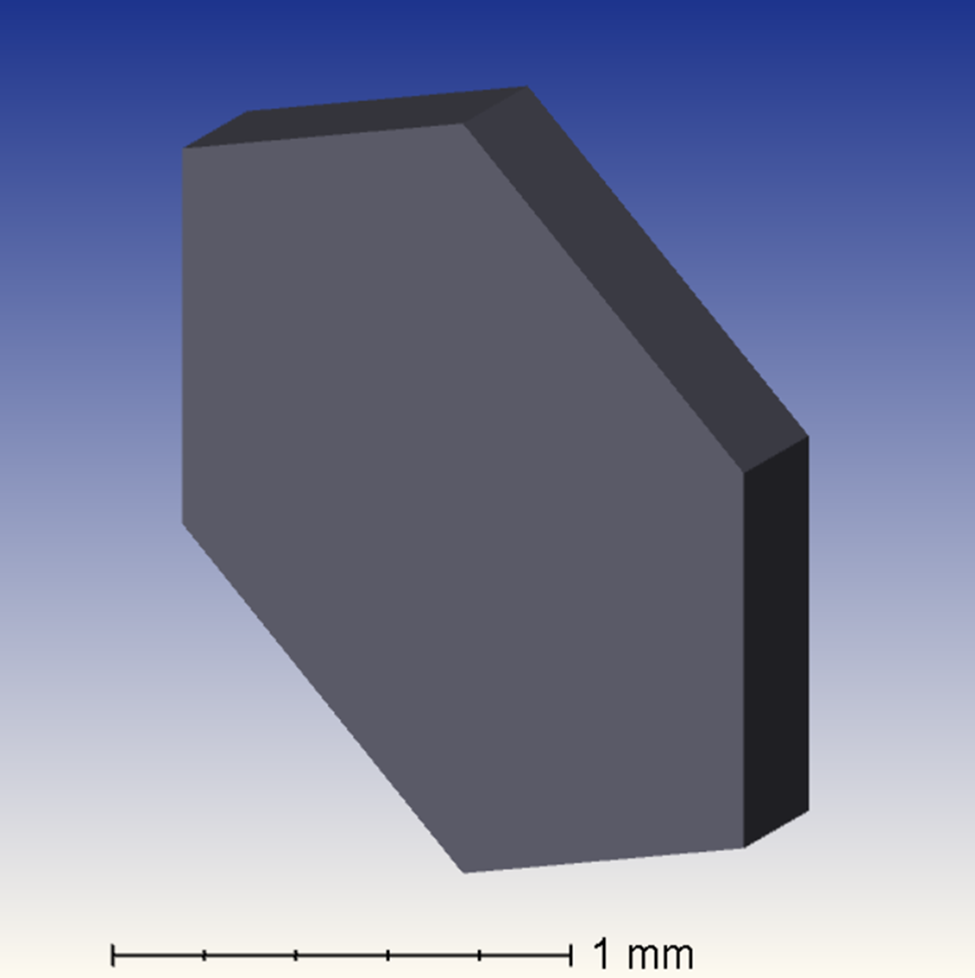

它成為如下圖所示的圖像。

完成編輯后，將其另存為“物體”文件夾。
擴展名為“XX“POB”。
將文件保存在：\Documents\Zemax\Objects\Polygon Objects
保存后，在非順序組件編輯器中選擇多邊形物體
您可以通過選擇要使用的文件來使用它。

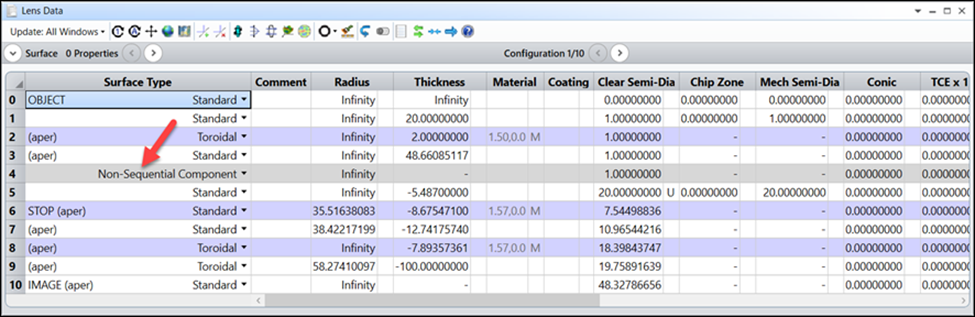

（2） 在混合模式下，按順序使用非序列對象。

有關混合模式的詳細信息， 請點擊查看文章:如何建模混合模式系統。

（3）通過多重結構設定多邊形對象的旋轉角度。

通過這樣設定 ， 在結構1~10中設置按8°遞進旋轉的狀態 。

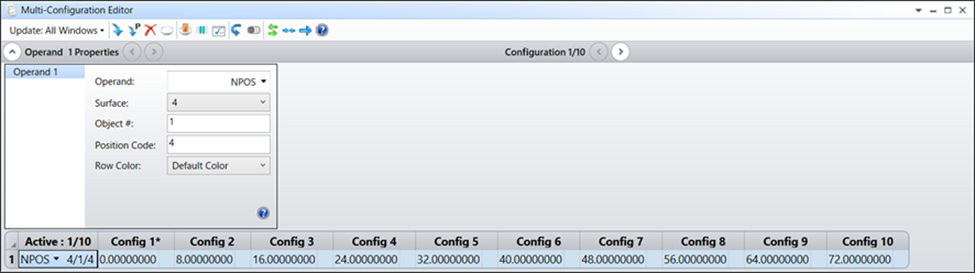

多重結構的內容如下所示：
曲面：指定順序的曲面編號。
對象：指定非順序組件編輯器的對象編號。
位置代碼：1_x、2_y、3_z 4_x傾斜5_y傾斜5_z傾斜。

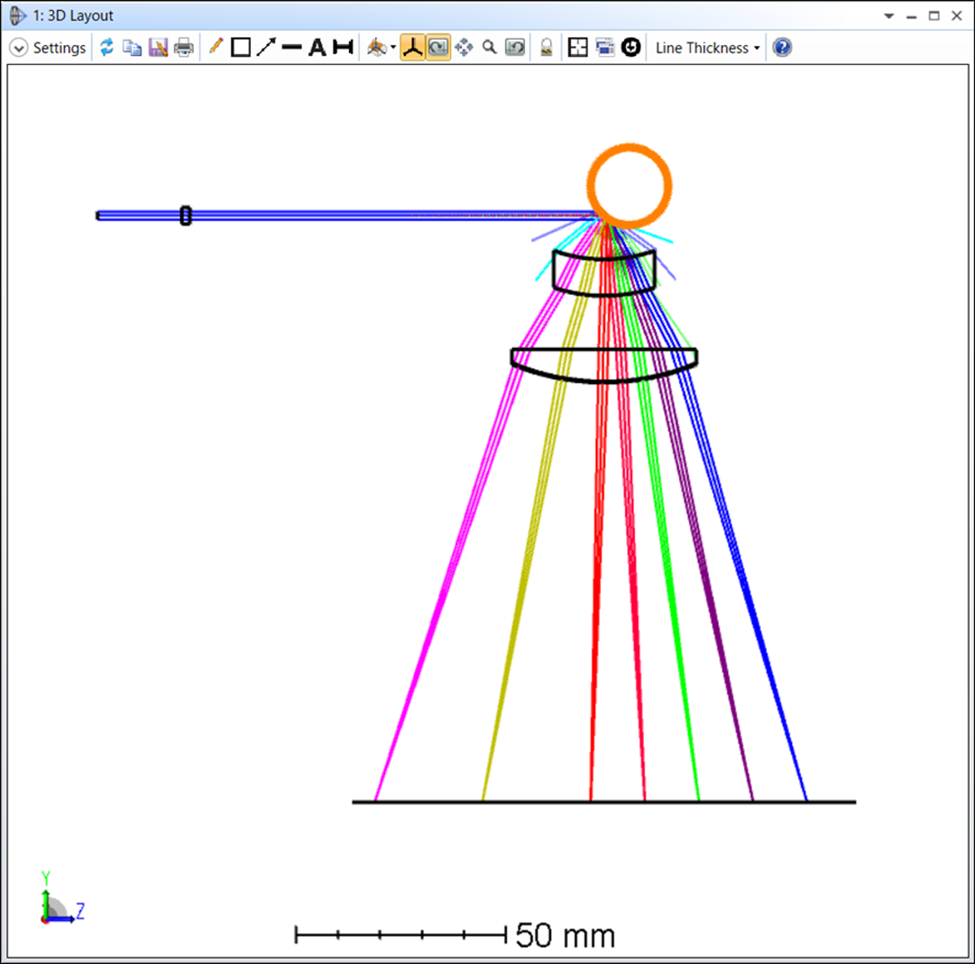

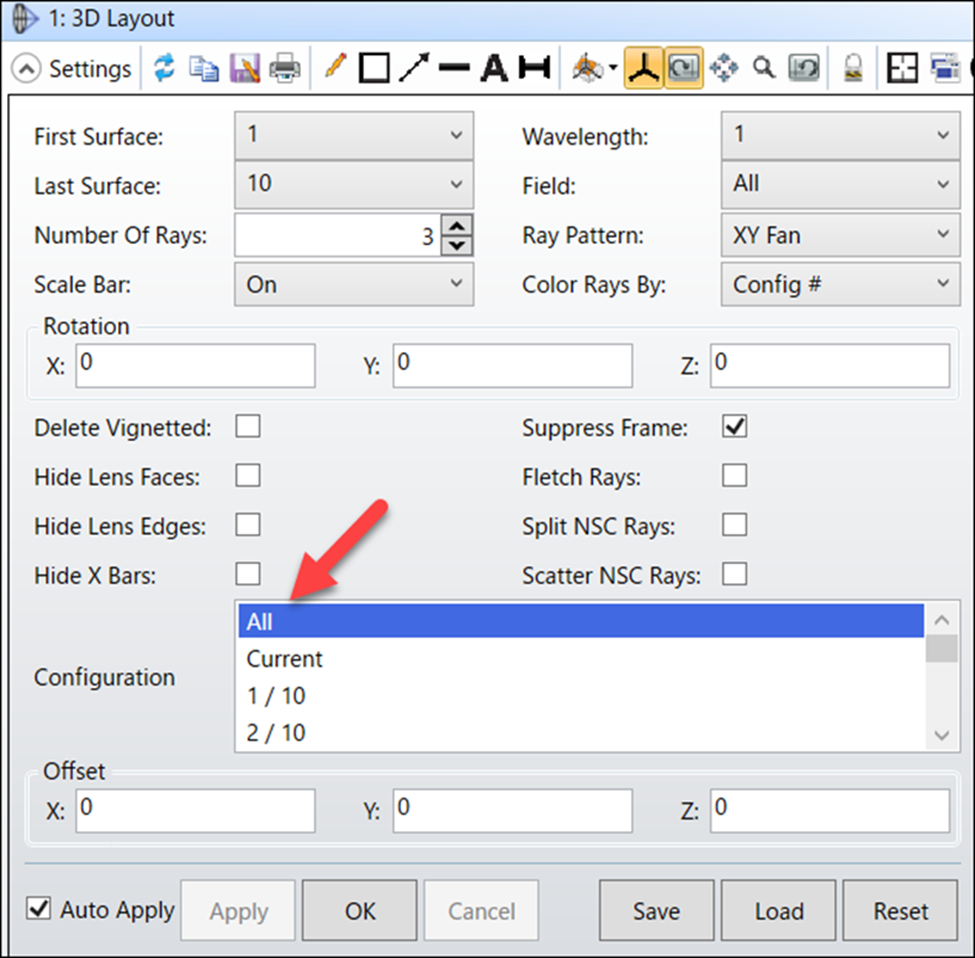

如果堆疊多個結構，則它們應類似于下圖。
