Assembling Finite Element Models

上文中介紹了如何導入外部模型并將其組合到單個模型中的示例。

如果要將外部模型與Workbench環境中已有的一個或多個模型組合在一起，該如何操作？本文將介紹這個工作流程。

Ansys Mechanical支持Mechanical Model和External Model的組合來組裝完整的有限元模型。

Mechanical Model系統允許構建網格化部件級或子裝配體模型，以便之后裝配到上級裝配體中。

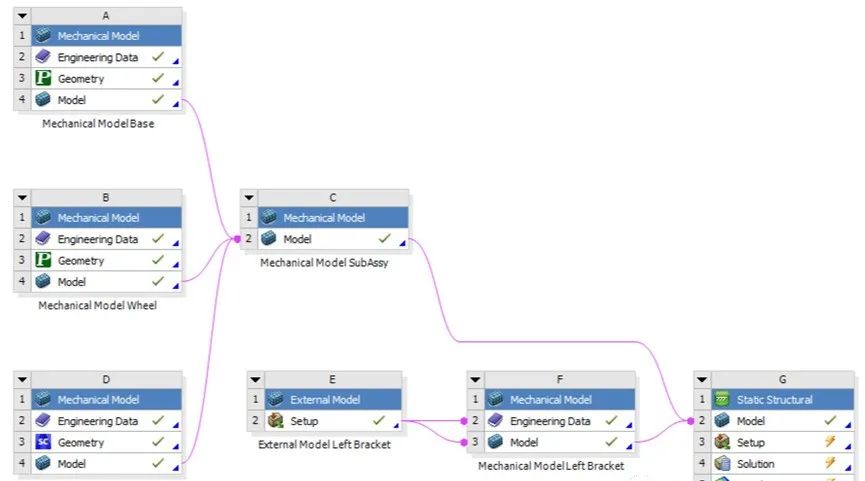

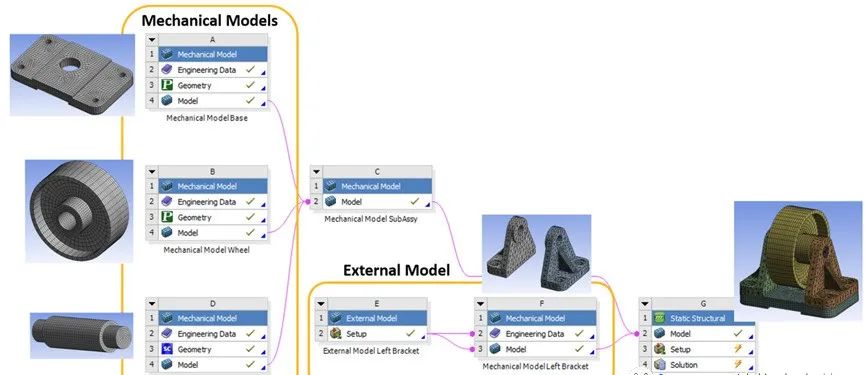

下圖顯示了使用External Model和Mechanical Model組件系統來組裝有限元模型。

組裝Mechanical Models（A，B，D）時，請注意生成的轉配系統（C）不包含Engineering Data或Geometry單元;該信息繼承自上游Mechanical Models.

將External Models與Mechanical Models組合在一起時，如果External Models具有要導入的材料數據，則將External Models組裝成Mechanical Model（F），將"Setup"鏈接到"Engineering Data"和"Model"單元.

然后將兩個中間模型（C 和 F）組裝到最終的裝配模型（G） 中.

平移旋轉、鏡像和復制可用于Mechanical Model 和External Model模型

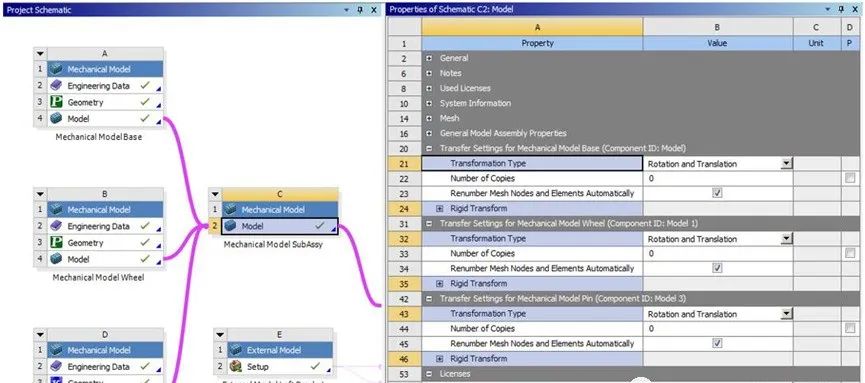

對于Mechanical Model，轉換是使用裝配的"Model"單元格 C 的"屬性"視圖完成的，如下所示

Workshop

本次Workshop將操作如何將舊版Ansys APDL模型導入到Mechanical模型中，并求解該模型，然后通過向模型添加額外的結構部件、裝配模型并將其復制到結構中的相應位置，對其進行設計更改。此工作流可應用于已有的 Ansys 模型以及其他有限元軟件中的模型。

模型介紹

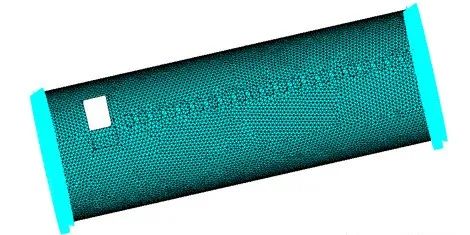

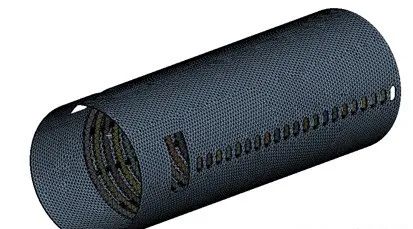

External Model：飛機機身靜力分析模型

Element types：SOLID187, CONTA174, TARGE170

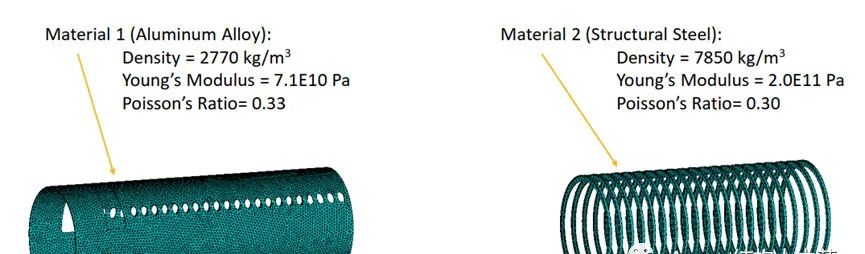

Material models：

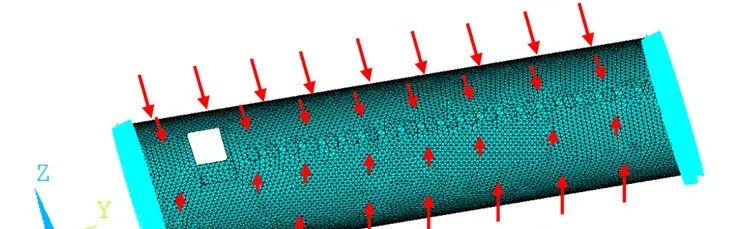

Boundary Conditions：Fixed 兩端面所有節點

Loads：-Z方向重力加速度，圓柱外部面0.1015MPa 壓力

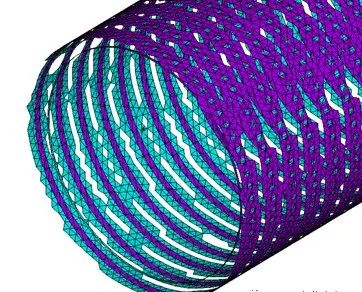

Connections：機身與內部加強筋Bonded 接觸

Result：

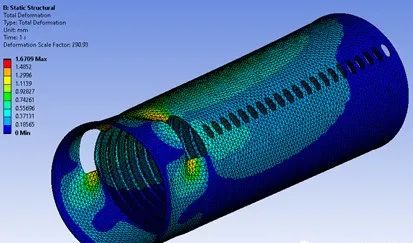

最大變形：1.6709 mm

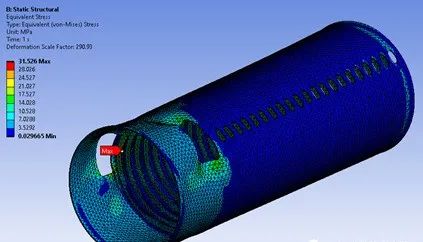

最大等效應力：31.526 MPa

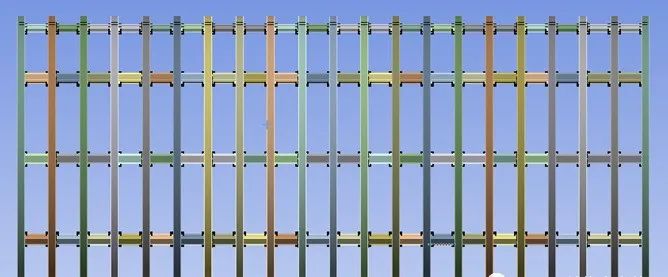

在該已有cdb模型的基礎上，需要進行方案的修改，在內部各個加強筋之間添加連接塊，以改善結構響應。具體模型如下：

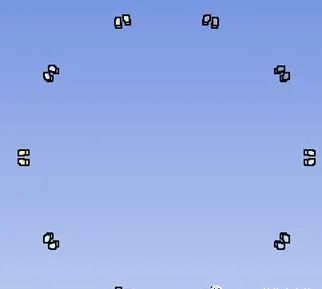

Mechanical Model：stp幾何模型文件，如下圖，用于連接加強筋并綁定機身

具體操作請大家觀看下面操作視頻：
