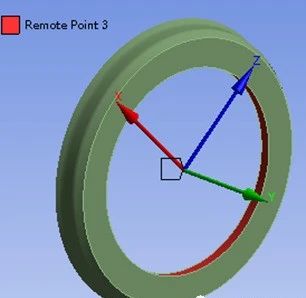

Remote point是ANSYS mechanical中的一種常見節點自由度耦合建模形式，在轉動裝配體中的連接轉動副、或者在施加遠端約束及遠端載荷的時候，我們經常用到遠端單元來耦合一個面或者一條線。例如銷軸似的滾動摩擦連接，如果我們希望將兩個物體通過轉動副進行鉸接，并在鉸接部位施加轉矩；或者希望僅釋放某個圓環面的旋轉自由度時，均可能用到遠端點約束，如下所示：

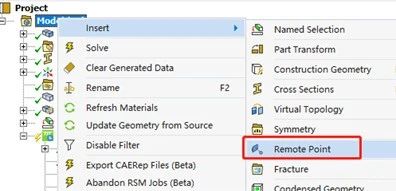

mechanical中的遠端單元類似于一些其它同類軟件中常用的RBE2、RBE3單元。遠端單元在mechanical中的建立方式如下圖所示，非常便捷，創建后僅需要選擇需要耦合的面或者需要耦合的線即可：

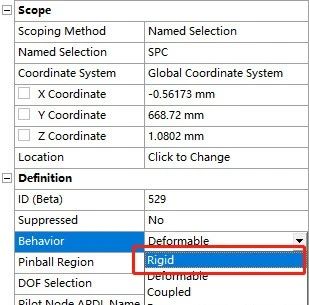

也正如上面所說的，遠端單元類似于其它軟件的RBE2和RBE3單元，因此這里需要格外注意，如上圖4中黃色線框內所示的部位，遠端單元的Behavior選型。如圖5所示，此處有多種選項，選擇rigid（剛性）選項的遠端單元類似于RBE2單元；選擇deformable（柔性）選項的遠端單元類似于RBE3單元。而在mechanical中新建的遠端單元均是默認的柔性。

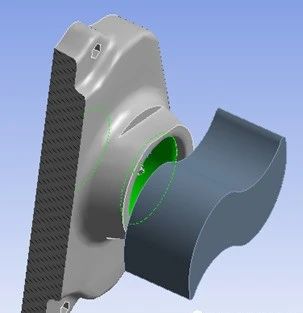

如果我們希望使用遠端單元來連接如下的凸輪與圓孔的圓周面，并建立轉動副，則需要將所建立的remote point遠端單元的行為修改為剛性，否則在受載后凸輪模型將不再與圓周面共圓心，進而導致凸輪轉遞的力和扭矩發生偏轉，并與實際模型不一致。

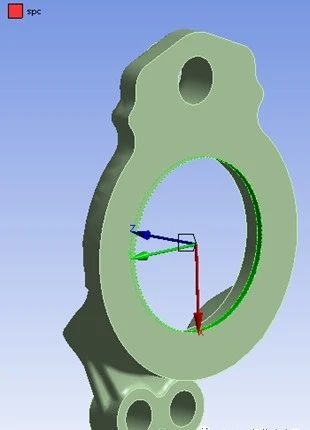

而如果我們希望使用遠端單元來建立遠端約束。如下圖所示，希望使用遠端單元來約束綠色面的除周向運動外的所有自由度，同樣需要將遠端單元的行為修改為剛性行為，如圖8所示。否則在加載后，將使得圓周面發生變形和偏轉，從而使得最后計算出來的模型支反力、支反扭矩、以及模型中的最大應力位置等均出現問題。

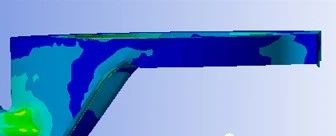

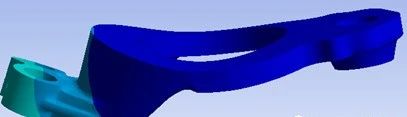

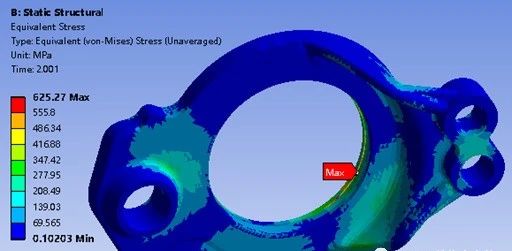

如下所示為未將遠端單元修改為剛性情況下，模型的耦合面變形、應力分布及最大應力，可以看出約束面發生了一定的扭轉。同時，由于模型中所有部位遠端單元均未修改為剛性，導致模型載荷傳遞出現問題，應力分布及最大值與實際不符。

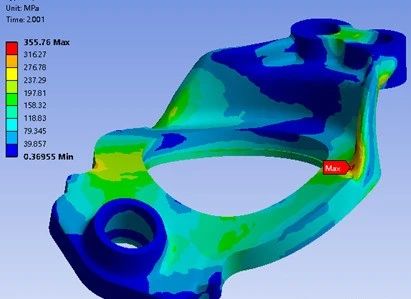

如下圖所示為將所有遠端面修改為剛性行為后，約束面的變形、應力分布和應力最大值，可以看出約束面不再發生變形，并且總成應力也增加很多，最大應力位置也發生了變化。

筆者隨后在其他結構仿真軟件中利用RBE2單元建立模型計算得到的結構應力分布，應力最大值及位置與圖12中將遠端單元Behavior改為剛性的計算結果基本一致。
