屈曲分析的基本概念

當受拉桿件的應力達到屈服極限或強度極限時，將引起塑性變形或斷裂。這些是由于強度不足所引起的失效。

在工程中，我們會注意到當細長桿件受壓時，表現出與強度失效完全不同的性質。當桿件受壓超過某一臨界值時，再增加壓力，桿件會產生很大的完全變形，最終折斷。內燃機配氣機構中的挺桿，空氣壓縮機，蒸汽機的連桿等都是這樣的受壓構件。

日常生活中，我們也有很多這樣的經驗。此時如果根據拉壓桿件的強度公式進行校核，會發現此時桿件所受的壓應力遠小于屈服極限或強度極限。此時，我們說結構喪失了穩定性，屬于結構穩定性分析的范疇。

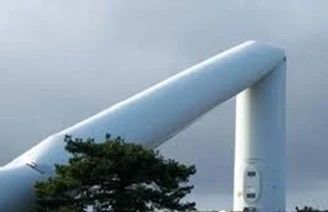

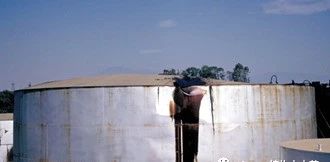

同樣，對于薄板結構（如筒倉，鋼塔），也同樣存在受壓載荷作用下的穩定性問題。

穩定性問題根據失穩發生的區域又分為整體穩定性與局部穩定性。

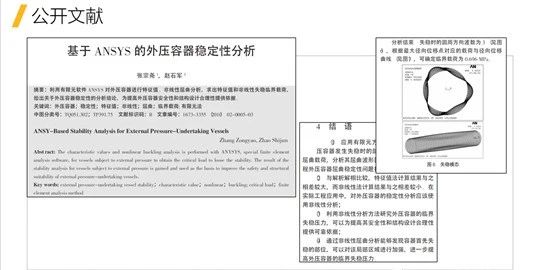

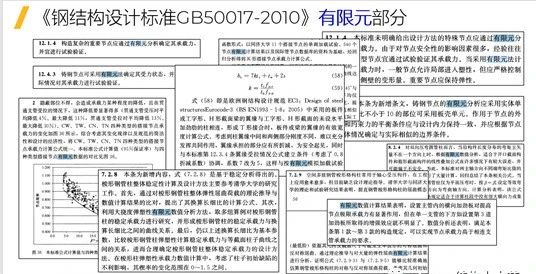

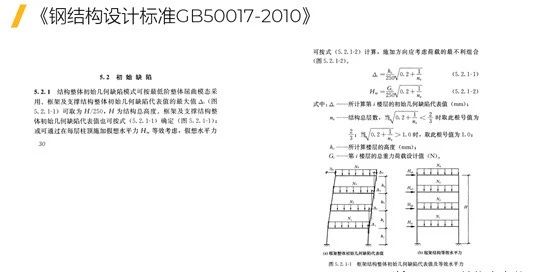

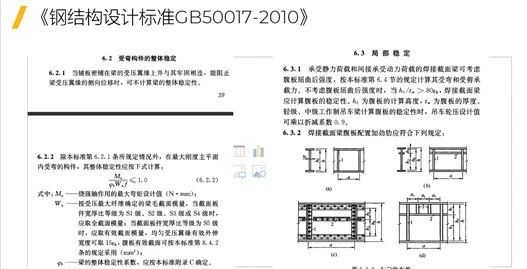

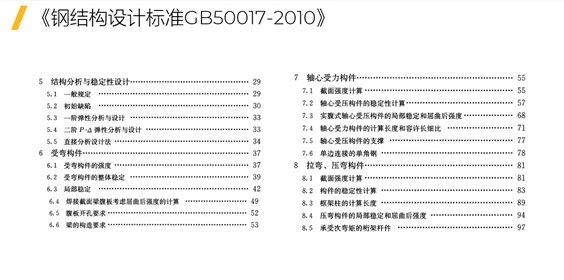

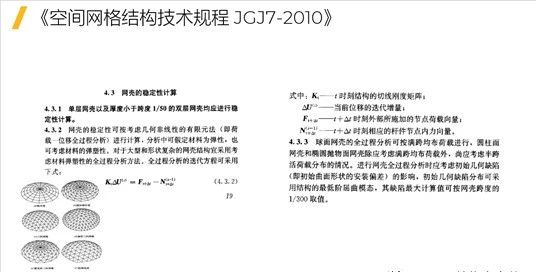

國內外的設計規程規范詳細地規定了穩定性設計的技術指標，從結構設計方面保證了結構在穩定性方面的技術要求，如《鋼結構設計標準GB50017-2010》、《空間網格結構技術規程 JGJ7-2010》等。對于非標構件，使用有限元校核也提出了明確的方法。初始缺陷的施加是穩定性分析中一個重要的環節，我們看到《鋼結構設計標準GB50017-2010》中給出了確定方法。試驗方法和有限元方法的結合廣泛應用在強度設計和穩定性設計中。

ANSYS Mechanical屈曲分析

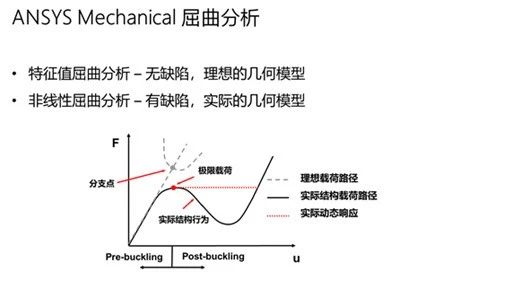

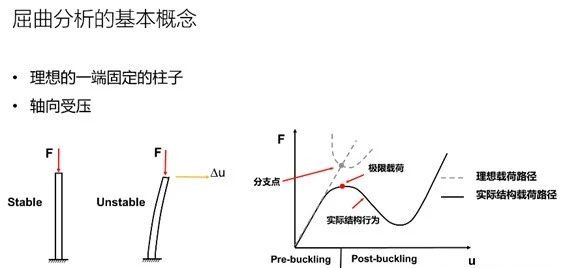

下圖是一端固定，另一端受壓的柱子，當F增加到一個臨界值后，此時如果有一個側向的擾動，柱子頂端會產生很大的橫向變形，此時結構處于不穩定狀態。對于理想的無缺陷的桿件，F(xiàn)的臨界值對應右圖的分支點，對應于ANSYS Mechanical中的特征值屈曲分析。實際結構中，由于存在制造，安裝誤差，或者材料局部有缺陷，并不能達到分支點失穩，而是在極限載荷位置即喪失穩定性，此時需要使用ANSYS Mechanical的非線性屈曲分析。

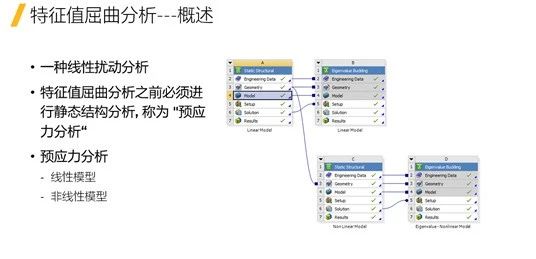

ANSYS Mechanical特征值屈曲分析

ANSYS Mechanical特征值屈曲是一種形式的線性擾動分析，上游的靜力分析模型可以是線性的，也可以是非線性的。

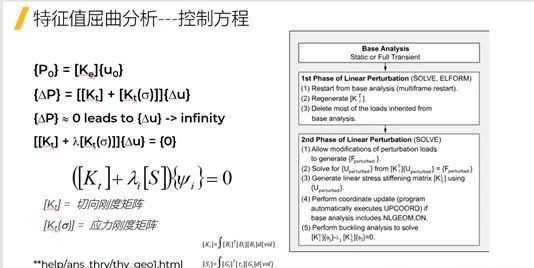

特征值屈曲分析考慮在側向施加一個小的擾動時，結構保持穩定時所能承受的最大載荷，最終歸結為切向剛度矩陣和應力剛度矩陣形成的特征方程問題。在ANSYS求解時，該過程分兩個階段，第一階段使用重啟動技術求解靜力分析的切向剛度矩陣；第二階段，生成應力剛度矩陣，更新節點坐標，求解特征值。

當特征值屈曲分析的上游分析為線性模型時，所求得的載荷系數為模型中靜力分析模塊所有載荷同比例放大，放大后得到的值即為所要求解的分支點載荷。

若模型中有恒定載荷，其他載荷可變，需要迭代計算，使得在特征值屈曲分析中求解的載荷系數接近1，此時在分析中所加的載荷就是分支點載荷。

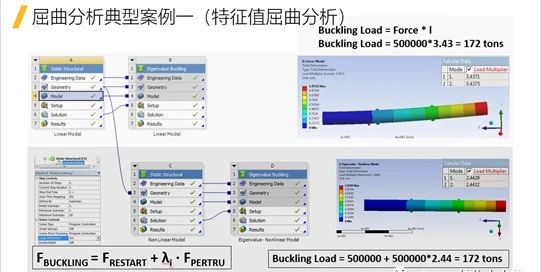

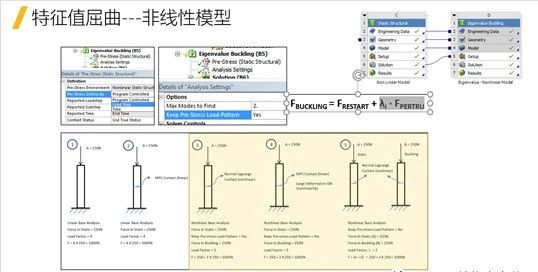

當特征值屈曲分析的上游分析為非線性模型（接觸非線性，材料非線性，狀態非線性）時，分支點載荷為靜力分析所施加載荷F(restart)與屈曲分析施加載荷乘以求得的放大系數(λi · F(perturb))之和。換算關系見下圖所述。

ANSYS Mechanical非線性屈曲分析

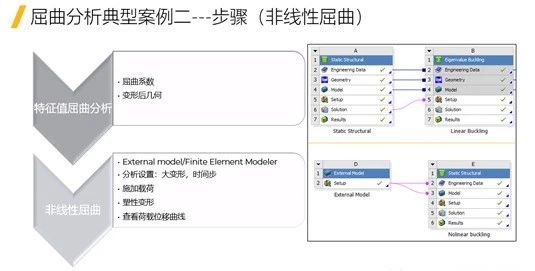

ANSYS Mechanical非線性屈曲分析在求解時不使用EigenvalueBuckling模塊，而直接使用靜力分析模塊Static Structural，加入結構的初始缺陷后直接進行大變形非線性分析。非線性屈曲分析中由于達到極限載荷后，進入剛度下降段，此時結構無法承載。剛度下降段給數值帶來了困難。

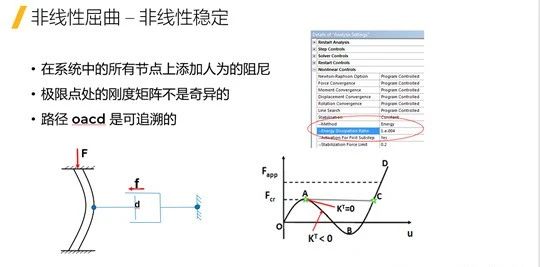

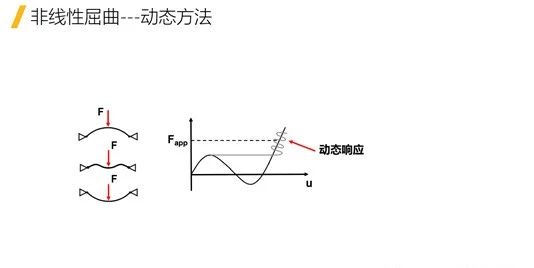

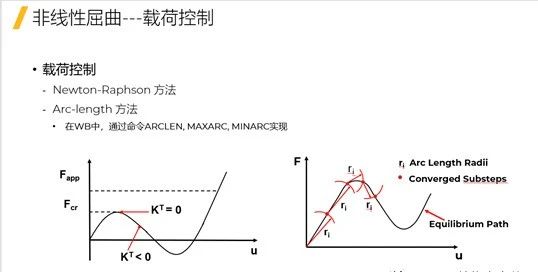

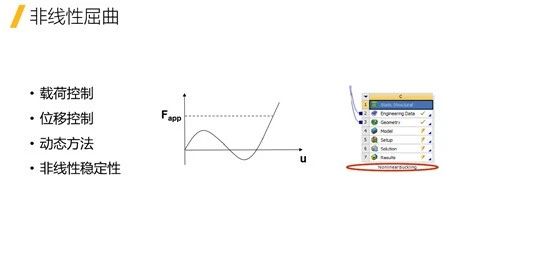

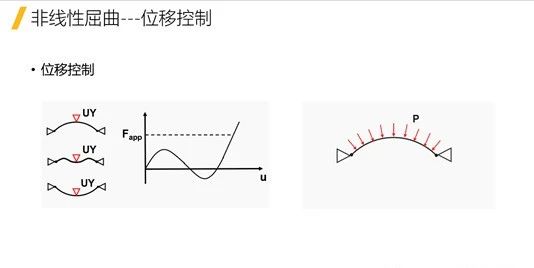

ANSYS Mechanical通過載荷控制、位移控制、動態方法和非線性穩定性技術等方法來確保結構在失穩后可以有效的跨越負剛度后，結構重新可以承載。

這四種方法的詳細介紹，可參考幫助文檔。

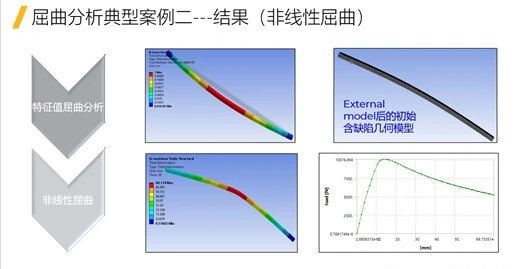

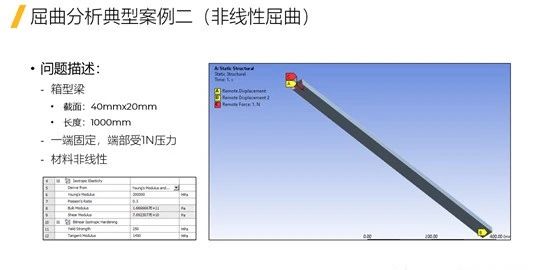

典型案例

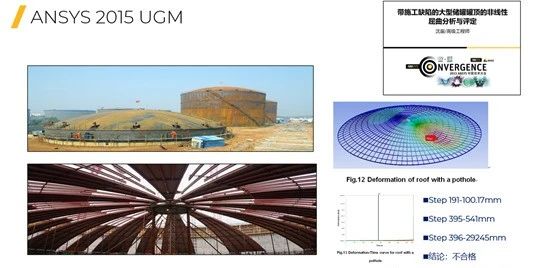

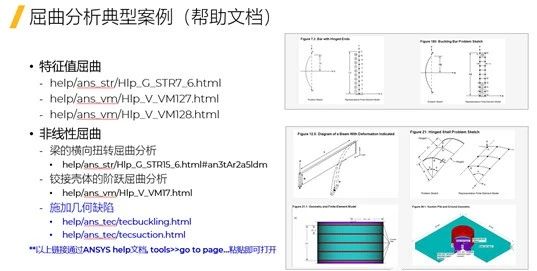

其他典型案例

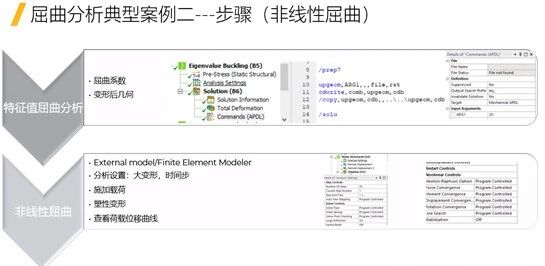

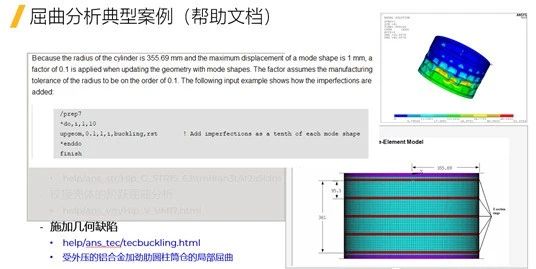

以下案例，通過提取結構的每階屈曲模態并乘以0.1倍的放大系數作為有缺陷的幾何，對前10階特征屈曲模態共修改幾何構型10次，得到缺陷最大值約為1mm的幾何模型，進行非線性屈曲分析。

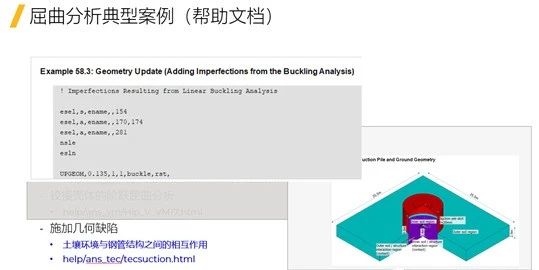

以下案例模擬了土壤環境與鋼管結構之間的相互作用。采用莫爾-庫侖材料模擬了土體的非線性塑性行為。該問題考察了缺陷對結構響應的影響。

思考題

a). 為什么求得的載荷放大系數為負值？

回答：負值表示和所加載荷的方向相反

b). 屈曲載荷的放大系數是對所有載荷進行放大嗎？

回答：對線性模型的特征值屈曲分析而言，是的

c). 結構處于拉應力狀態，如何進行屈曲分析？

回答：不需要

d.) 屈曲分析時，為什么施加Force和施加Pressure得到的特征值不一樣，該如何解決？

回答：當施加Pressure時，通過Normal to方式定義會產生額外的“壓力剛度”貢獻，不同于常規的施加載荷的分析，此時法向力是一個跟隨力，會隨著結構的變形而改變方向。處理方法：使用Component/Vector方式得到常數力而不使用Normal to的定義方式。

參考幫助文檔: help/wb_sim/ds_buckling_analysis_type.html

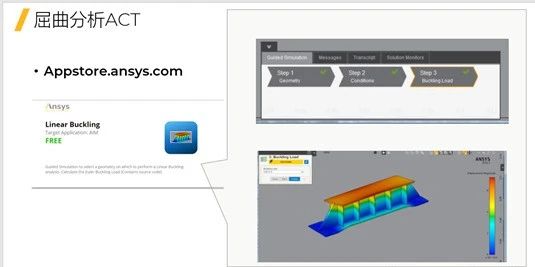

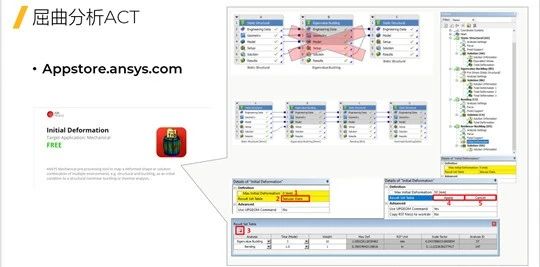

屈曲分析ACT

該ACT提供了更便捷的初始缺陷定義方法。

在Discovery Live產品中也有ACT提高工作效率。

屈曲分析ACT

【1】 劉鴻文，主編. 材料力學. 高等教育出版社，1979

【2】 ANSYS Help文檔

【3】 王勖成，邵敏，編著. 有限單元法基本原理和數值方法. 清華大學出版社，1997

【4】 鋼結構設計標準GB50017-2010

【5】 空間網格結構技術規程 JGJ7-2010
