繩索，俗稱繩子，是通過扭或編等方式加強后，連成一定長度的纖維。其拉伸強度很好但沒有壓縮強度，可用來做連接、牽引的工具。繩索的用途數不勝數：從建筑中的材料固定、到巖土工程中的柔性錨索、汽車門窗的升降拉索、電纜導線等等。如何在仿真中高效準確地模擬繩索，對很多行業都有著實際的意義。

下面就以筆者在工作中遇到的一個繩索仿真問題為例，說明在ANSYS Mechanical中新的繩索技術。

以往ANSYS缺乏專門的繩索單元，通常會以Link180單元模擬桿件，設定關鍵字選項KEYOPT來模擬受拉/拉壓/受壓等不同特征。特殊情況下，也有工程師以Beam188單元模擬線纜。版本更新之后正式加入了新的繩索單元cable280,可以分析上述斜拉絕緣子、線纜等結構。

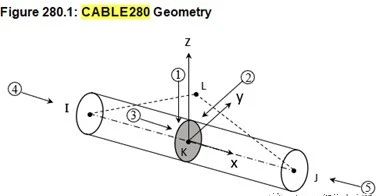

CABLE280適用于分析中等至極細的纜索結構（如海底纜索）。該單元是三維空間中的二次三結點線單元。每個節點有三個自由度：x、y和z方向上的平移。相比于傳統的線單元link180、beam188，cable280收斂性更好，也更貼近實際。

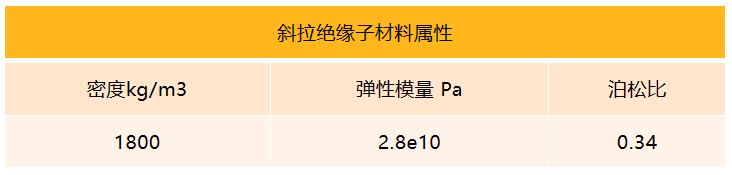

首先選擇一根斜拉絕緣子做測試，測試模型由一根線體和兩端面體構成，幾何模型共享節點。斜拉絕緣子材料如下表所示。固定約束面體兩端，施加重力加速度，并打開大變形（下同）。

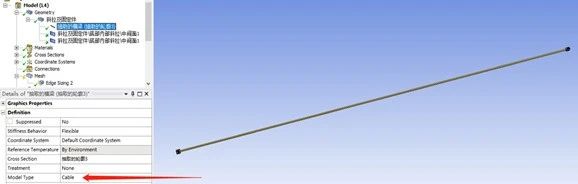

ANSYS2020R1之后的版本，在線體下方的model type即可選擇cable(默認為beam)，如下圖所示。

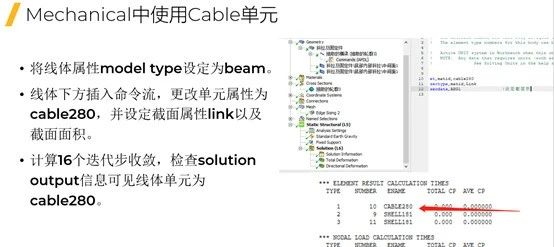

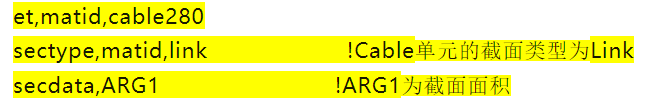

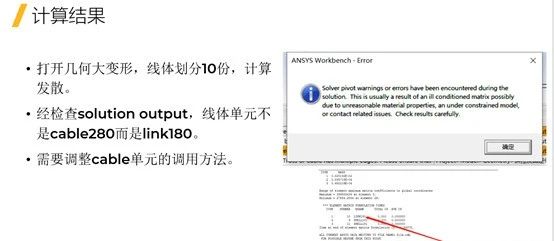

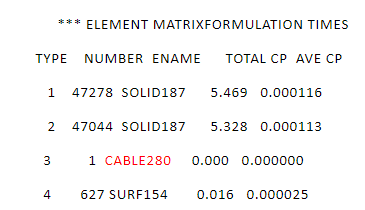

即便選擇cable類型，軟件自動指定為只受拉不受壓的LINK180桿單元，而非Cable280單元。想必很多同學在這里會很疑惑，不妨可以選用下面的方法來使用cable單元。即在線體下方插入command snippet：

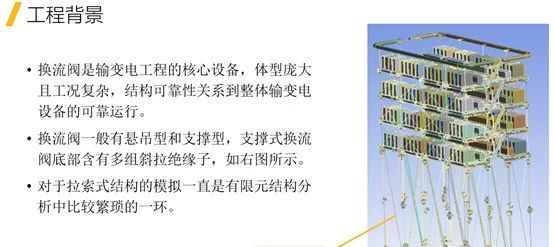

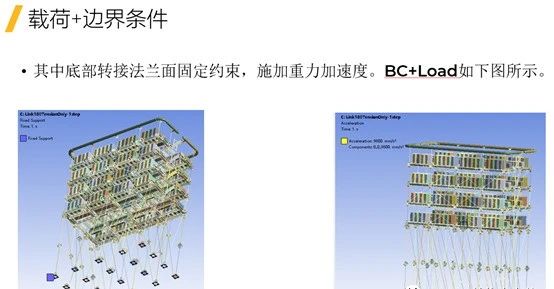

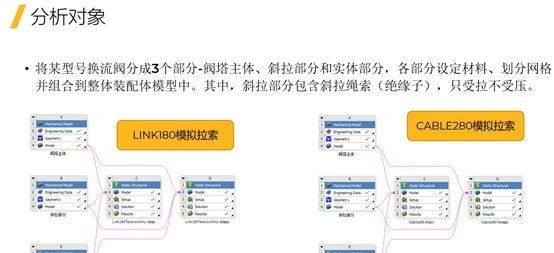

然后就可以回到最初的閥塔裝配體模型，在該復雜裝配體中采用cable單元與link單元進行對比計算。

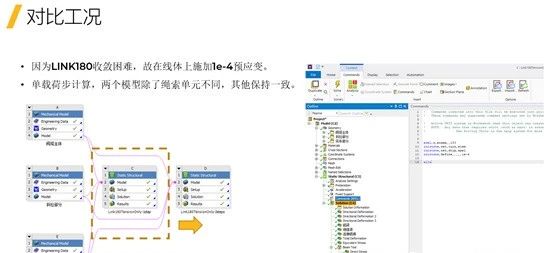

經驗告訴我們，對于只受拉不受壓的柔索結構，施加預應變有助于收斂，甚至可以說是收斂的先決條件。在此，我們建議采用cable單元時施加預應變。在/solu中施加預應變或預應力inistate命令如下:

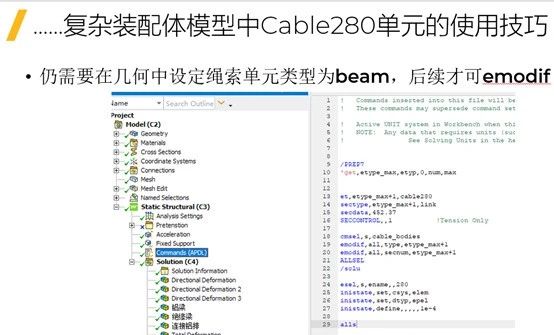

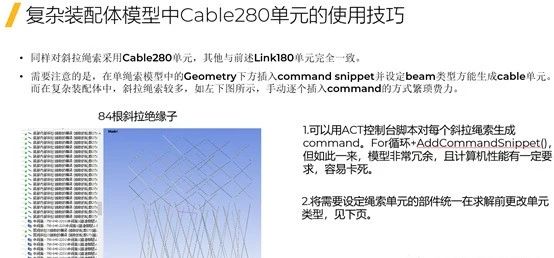

在實際工作中常常會遇到下面的情況，大型裝配體中多個重復部件，使問題變得復雜。

其實，ACT的腳本很多時候可以很方便地幫助用戶處理重復性的工作，有興趣的讀者可以回復，查看這里的腳本命令。但此處，我們對比計算后，推薦下面的方式。

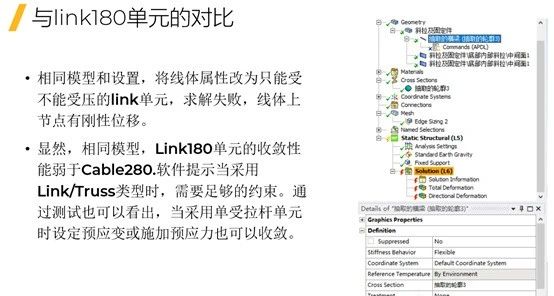

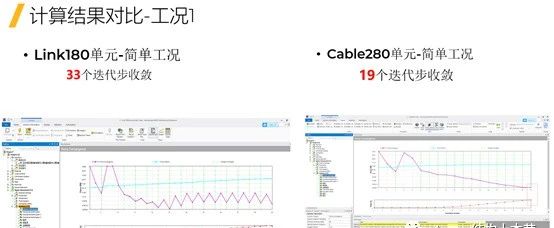

顯然，采用Cable280單元只需要19個迭代步即可收斂，而Link180單元則需要33個迭代步。

在2020年7月份，ANSYS2020R2版本發布，進一步提升了cable單元的易用性。在ANSYS2020R2之后的版本，需要在Workbench Options中打開beta選項，并在Mechanical的Betafeature selection勾上“Use Cable higher order element”框。如下所示。

此處也可以理解，“UseCable higher order element”的同時還需要用戶在Mechanical中強制定義cable幾何為高階單元（即二次單元），否則軟件依然會自動賦予Link180單元。此處可以用mesh method automatic單獨指定線體的二階單元，也可以設定全局為二階單元，推薦前者。最后，將Model Type設定為Cable。注意：選用Cable單元需要打開幾何大變形，否則求解會報錯。

Model Type下面就無需定義beam也無需command snippet，就自動賦予了cable單元，還是很方便的。

總結：

在斜拉繩索的模擬中，繩索單元Cable280收斂性能普遍優于只受拉不受壓的Link180單元。

當復雜裝配體包含多條只受拉不受壓的繩索/拉桿時，考慮采用多個載荷步，并在第1個載荷步施加極小的預緊長度值，可以大大提升收斂性能，無論是采用Cable280單元還是Link180單元。

當在Mechanical中使用Cable單元時，可以將線體設定為Beam類型（節點數和cable單元一致）并用command更改單元類型為Cable。
