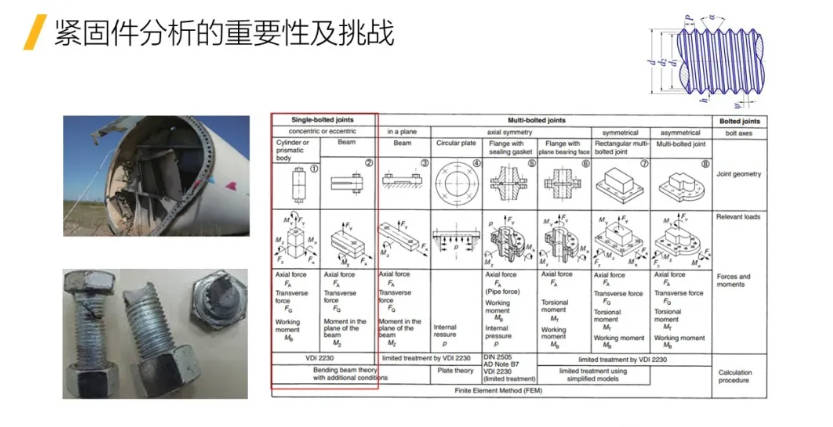

緊固件在航空航天，汽車，通用機械，橋梁，家電等多種行業有著十分重要的應用。在仿真中，如何能準確且高效地對其進行仿真，對各個行業有著非常重要的意義。今天就和大家聊一聊在Ansys Mechanical中的緊固件分析技術。

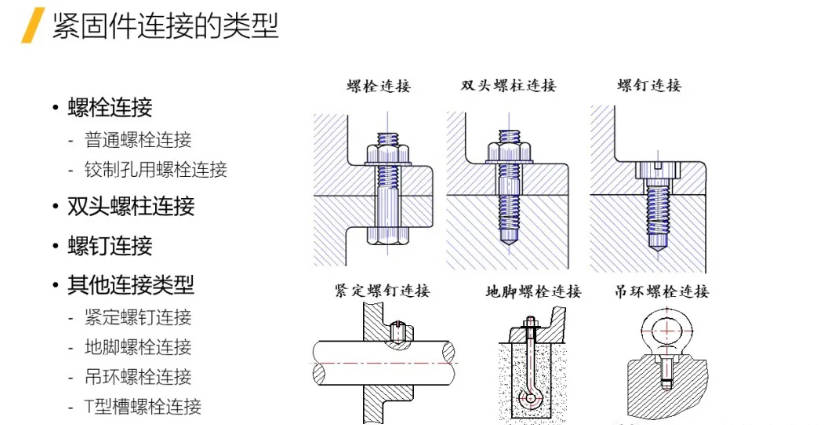

在實際應用中，緊固件有著多種連接方式，包括但不限于以下種類：普通螺栓連接、鉸制孔用螺栓連接、雙頭螺柱連接、螺釘連接、緊定螺釘連接、地腳螺栓連接、吊環螺栓連接、T型槽螺栓連接。

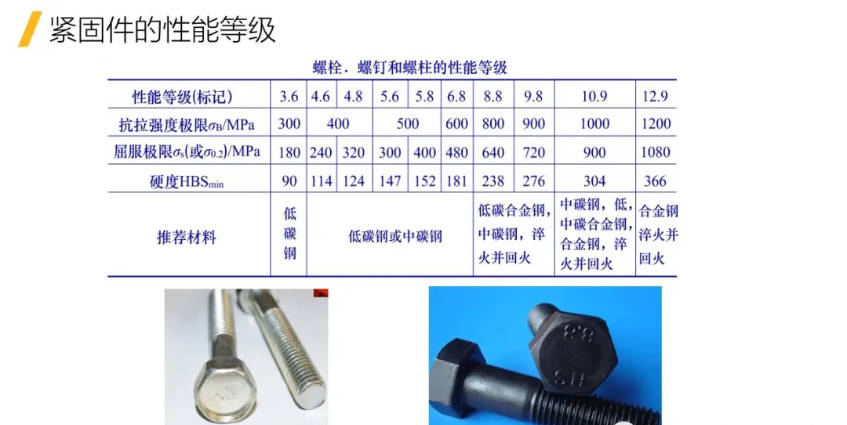

接下來是緊固件材料。螺栓、螺釘和螺柱會采用不同等級的鋼材進行制造，不同的等級對應的材料屬性也有差異，我們在仿真緊固件時需要注意材料對仿真結果的影響。

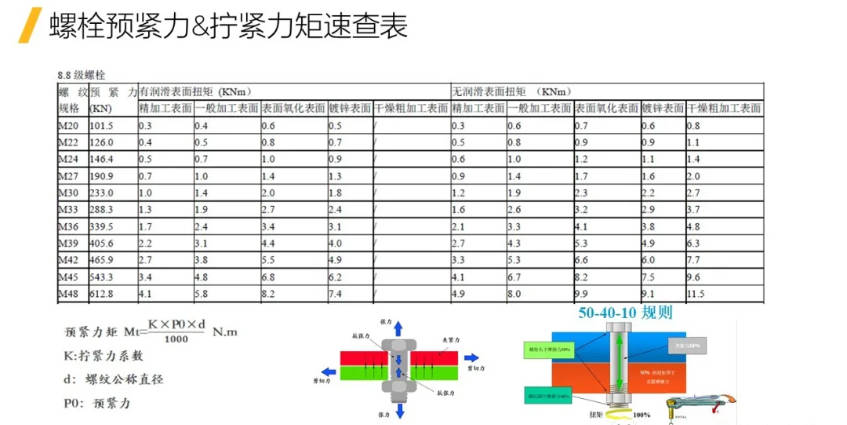

一般情況下，螺栓會給定一個扭矩載荷，但是在仿真中，需要對螺栓施加預緊力載荷。

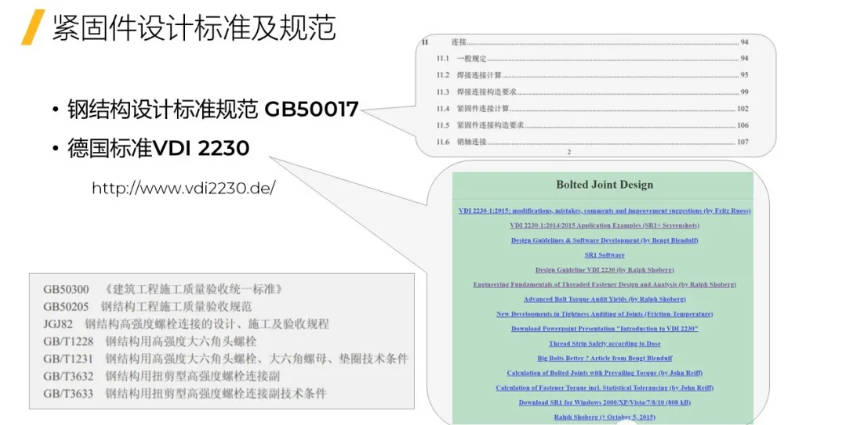

國內國際對于緊固件在設計上都有相應的設計規范。

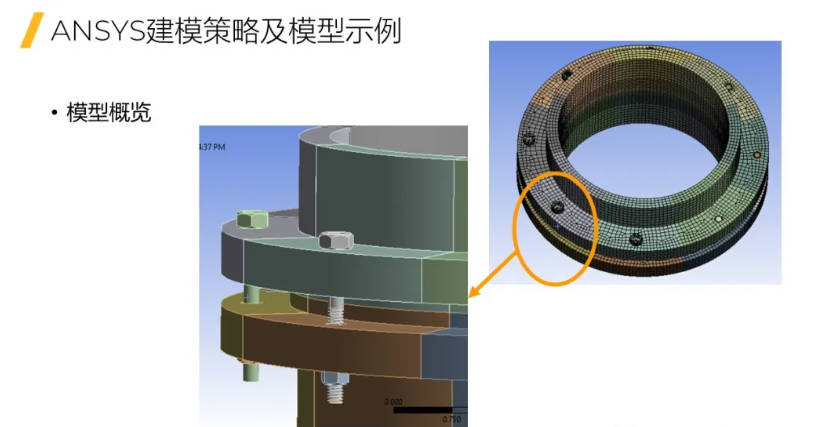

下面是在ANSYS中，對于緊固件的建模及仿真思路。我們可以對螺栓螺母有多種形式的建模思路。

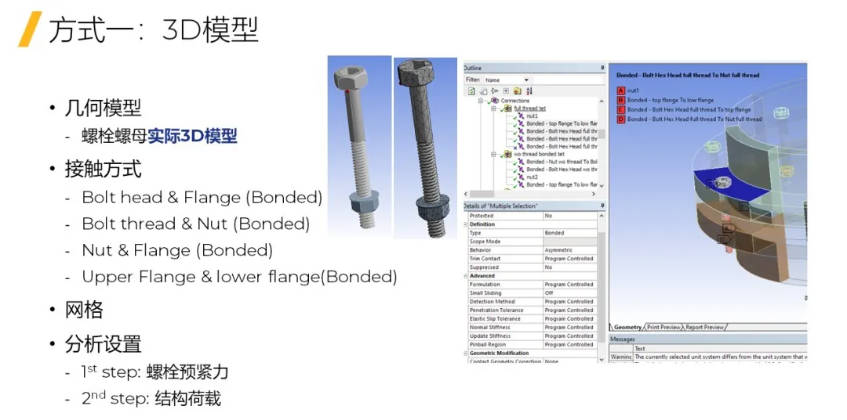

1） 3D模型，將螺栓細節全部體現在模型中。

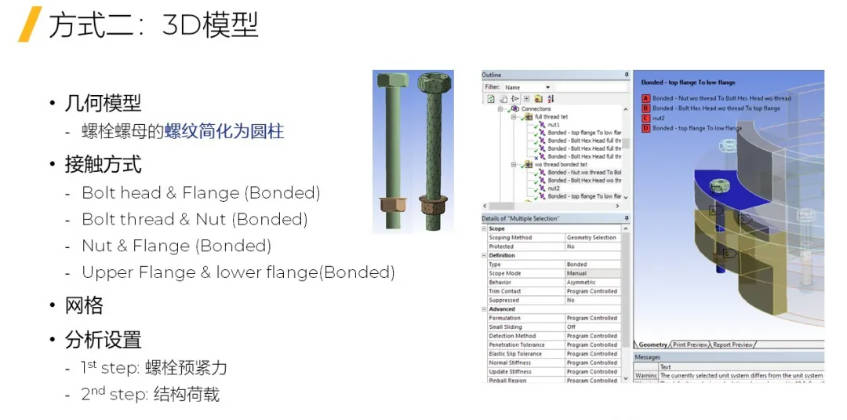

2） 3D模型，螺栓螺母的螺紋簡化為圓柱。

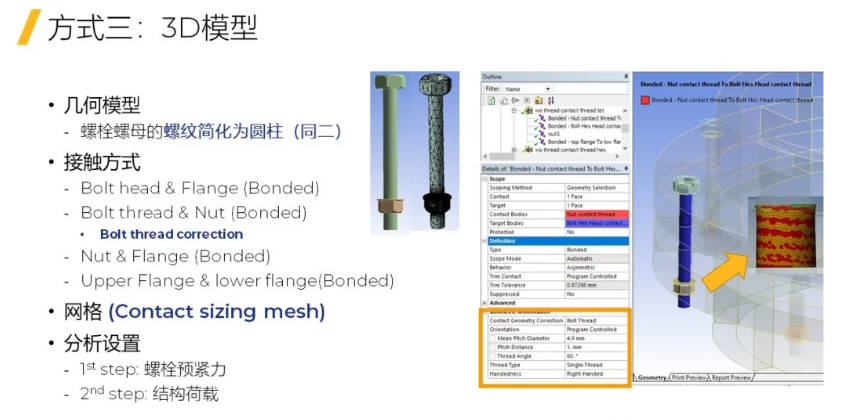

3）3D模型，螺栓螺母的螺紋簡化為圓柱，但是通過參數對螺紋進行校正。

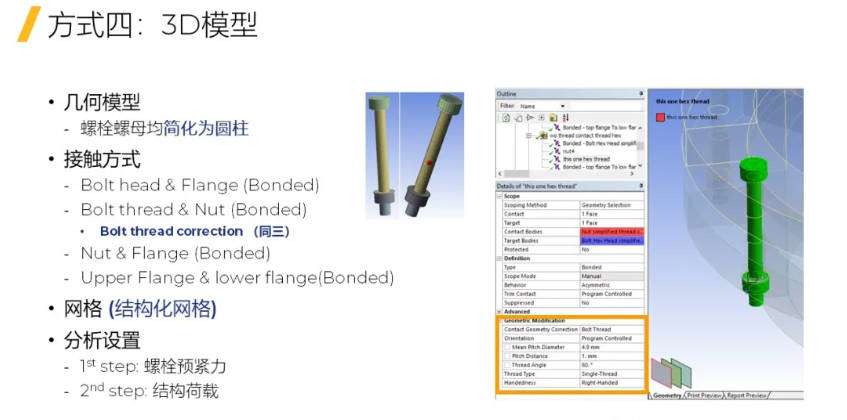

4） 3D模型，螺栓螺母均簡化為圓柱，這樣可以劃分高質量的結構化網格。

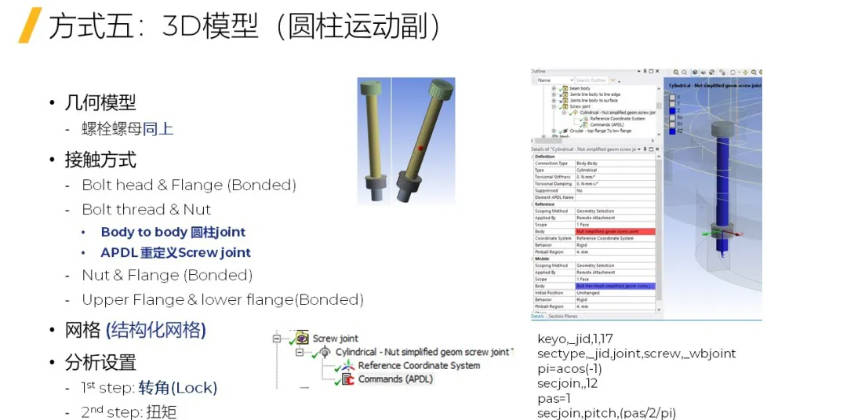

5）3D模型，螺栓螺母均簡化為圓柱，這樣可以劃分高質量的結構化網格，采用圓柱運動副的方式施加轉角載荷。

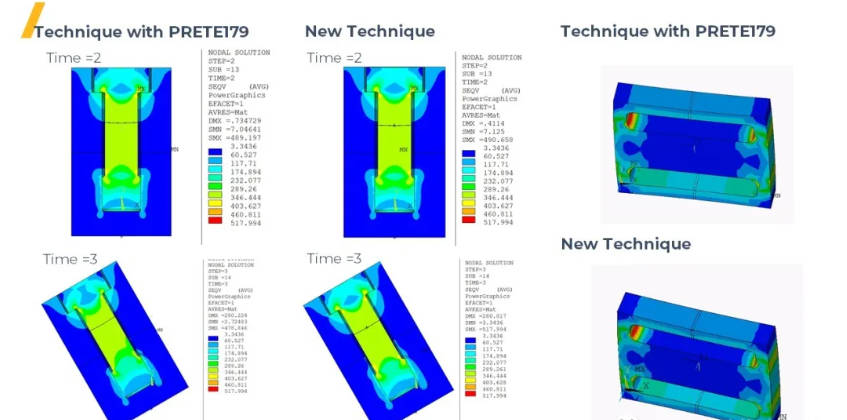

對于前四種方式，可能會遇到螺栓存在大位移、大旋轉的問題。2020R1中對MPC184單元在該種情況下有了比較大的改善，當大位移和大旋轉發生。

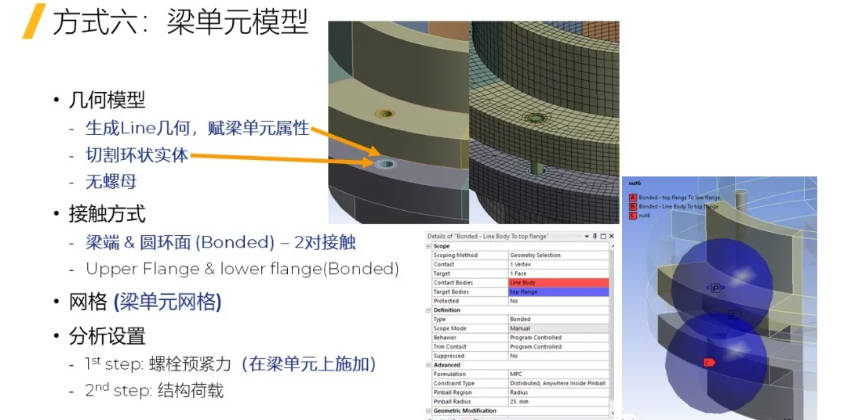

6）Beam單元模型，利用梁單元模擬螺栓，法蘭上切割出環狀實體模擬接觸。

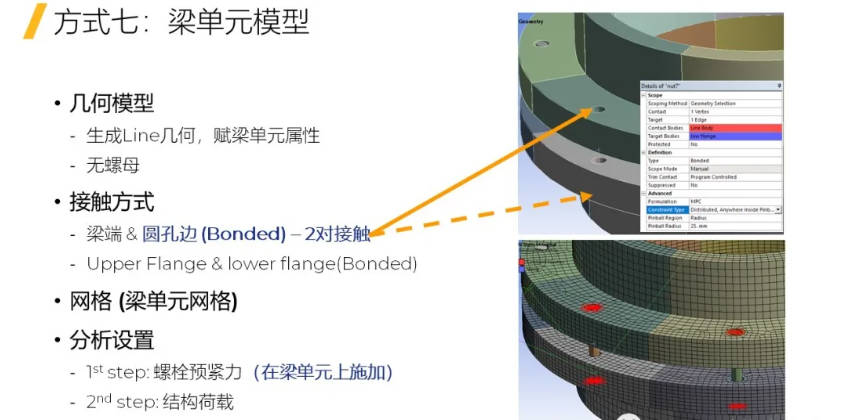

7）Beam單元模型，直接通過MPC連接法蘭實體單元。

8） Beam單元模型，不需要建立Line幾何，直接edge與edge連接。

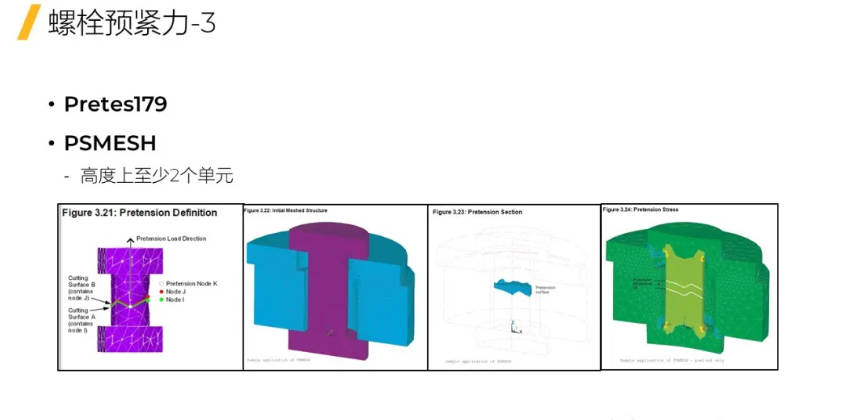

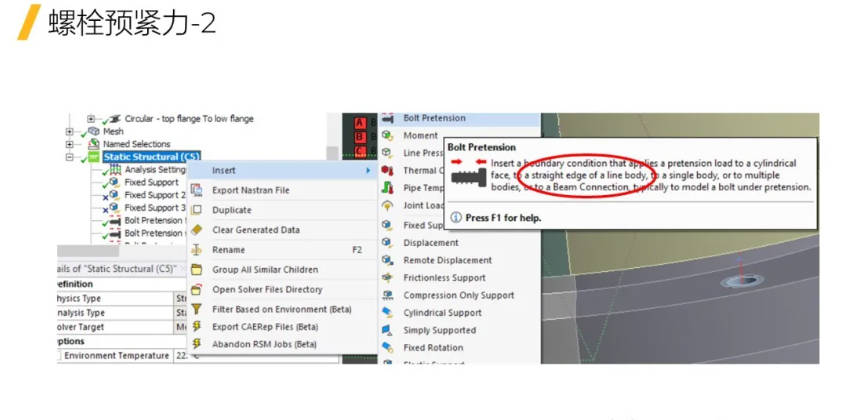

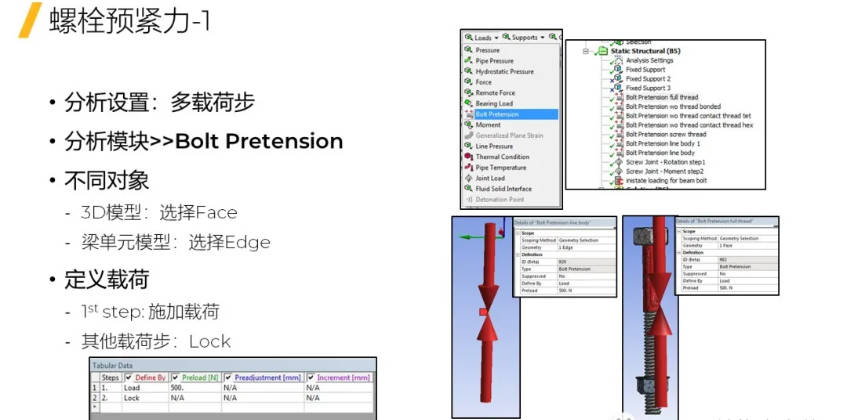

對于緊固件而言，在有限元模擬中，最主要的載荷就是預緊力。Ansys Mechanical 有3種方法施加預緊力。

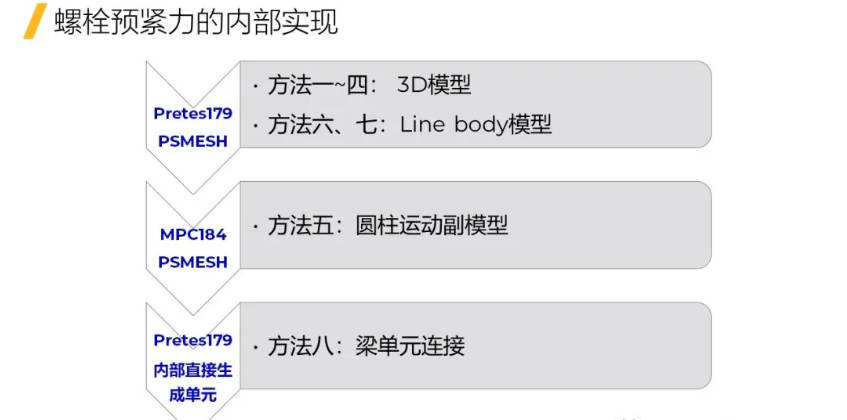

對于不同的緊固件的建模方案，對應的預緊力施加需要對應選擇。

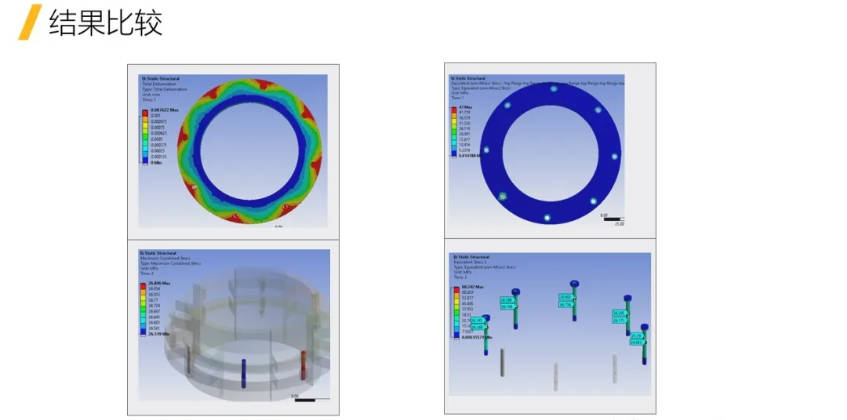

對于不同建模方案，結算結果基本上是一致的。具體就需要看具體仿真關注的位置，如果需要關注螺栓與法蘭面，則需要3D模型方案，如果只關注螺栓體本身，可能Beam方案也能夠滿足我們的需求。下面我們看一下3D建模和Beam建模的結果對比。

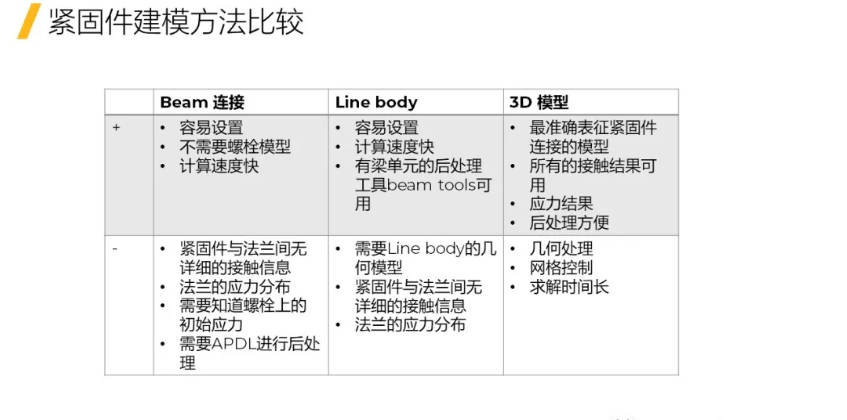

下面是不同方法的比較。

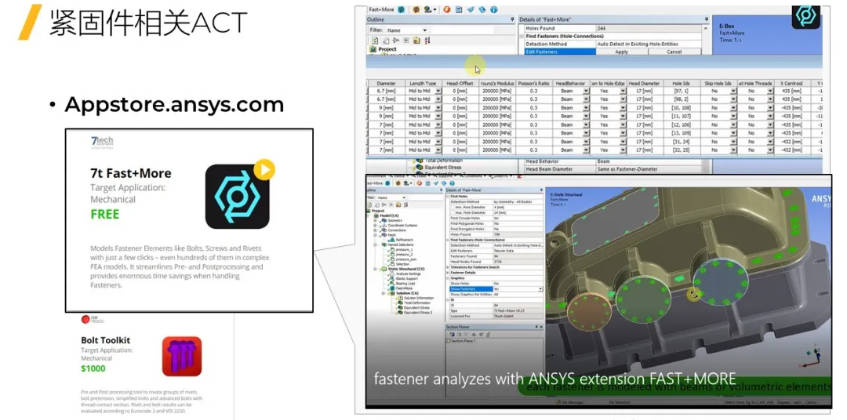

Ansys ACT APP Store中也有緊固件相關的ACT，有需要的同學可前往下載。
