此示例說明如何計算閃耀光柵的光柵階數。該光柵在每個波長處都有許多光柵階數。為了捕獲全反射和透射的特征，監視器中需要更多的頻率點。

模擬設置

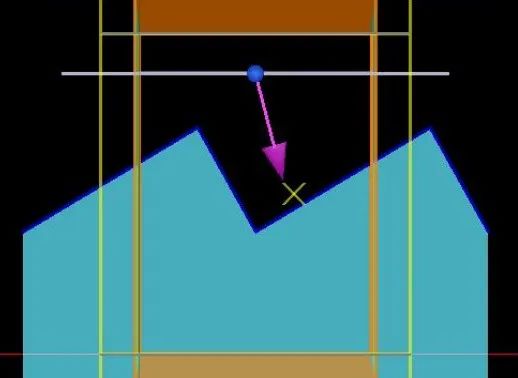

上面的仿真文件中顯示了閃耀光柵。它由低折射率 （1.4） 基板和 40nm 厚的高折射率 （3.4） 涂層組成。光柵角度為30度。寬帶平面波源入射角度為 15 度。我們將使用光柵階數透射部分中描述的光柵階次透射分析對象來測量反射和透射。

結果

打開 grating_blaze.fsp 并運行模擬。完成后，使用腳本 grating_blaze.lsf 計算光柵在固定波長處的反射和光柵階數。請注意，我們使用了BFAST光源，因此寬帶源以相同的入射角注入所有波長。

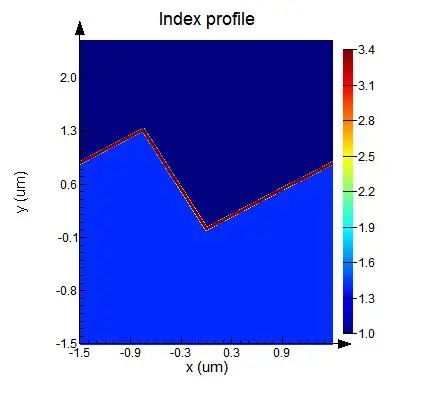

該圖顯示了光柵的折射率曲線。

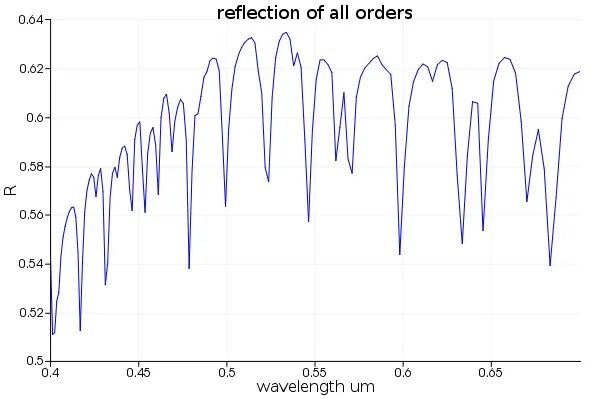

第二張圖顯示了所有衍射階數的反射作為波長從0.4um到0.7um的函數。從下圖可以看出，在每個波長處，都有許多衍射階數。為了獲得平滑的反射曲線，需要比平時更多的頻率點。在本例中，使用了 150 個頻點。然而，可以看出，需要更多的頻率點（例如 200 個）才能獲得更平滑的結果。

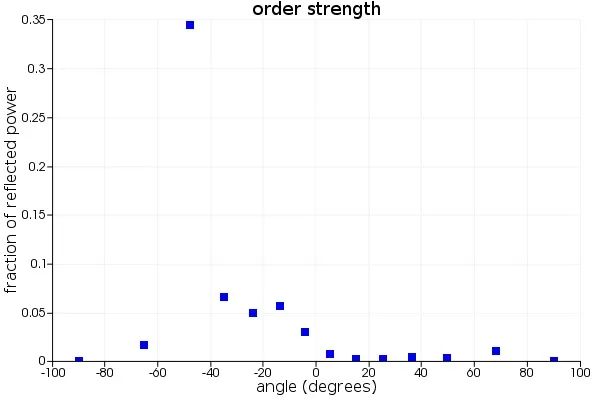

第三張圖顯示了給定波長為0.5um時反射與角度的函數關系。如果您想在任何其他波長下獲得此結果，只需修改腳本中的“target_wavelength”即可。
