本文使用兩個示例演示了如何使用 ZPL 創建用戶自定義解。第一個示例介紹了如何創建 ZPL 解以確保序列文件中像面的曲率半徑等于系統的 Petzval 曲率。第二個示例介紹了如何在非序列元件編輯器 ( Non-Sequential Component Editor ) 中基于其他物體的參數來約束的物體位置。

簡介

求解 ( Solve ) 是可以在諸如鏡頭數據編輯器或非序列元件編輯器之類的編輯器中主動調整特定值的功能。例如，可以在曲率半徑，圓錐系數或 TCE 上指定求解類型，并通過單擊要放置的求解單元的求解框進行設置。盡管 OpticStudio 提供了許多默認的求解類型，但用戶有可能希望自定義求解類型，這可以通過使用Zemax 編程語言（ Zemax Programming Language ，ZPL）來實現。

ZPL 宏求解可用于任何編輯器中的幾乎所有單元（曲率半徑，厚度，參數，多重結構等）?？梢韵袢魏纹渌蠼忸?lèi)型一樣，通過在編輯器中單擊參數單元格右側的小框來設置 ZPL 宏求解。

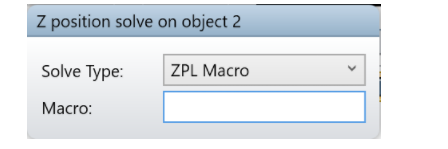

ZPL 宏求解通過執行 ZPL 宏來確定解的值，并使用 SOLVERETURN 關鍵字將其返回給編輯器。一旦創建了用于求解的宏，并將其放置在 \Zemax\Macros 目錄中，即可在求解窗口的“宏：( Macro: )”中輸入該宏的名稱：

請注意，在求解框中輸入的宏名稱不區分大小寫，并且不需要其擴展名（.ZPL）。

為確保宏求解按照預期的方式工作，需要遵循一些規則，請參閱“技巧和陷阱”部分以獲取更多信息。

Petzval 曲率求解示例

假設我們想要能夠自動將像面的曲率半徑設置為等于 Petzval 曲率的解。當然，在編寫宏之前，請始終先檢查一下仍不支持的解！

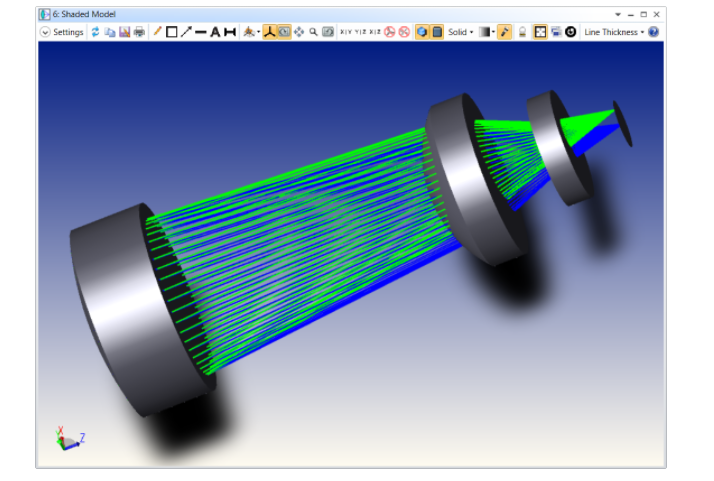

加載文件：

\Zemax\Samples\Sequential\Objectives\Petzval.zmx 。

宏求解需要計算系統的 Petzval 曲率，然后將值返回給 OpticStudio。系統的 Petzval 曲率是通過 PETC 優化操作數獲得的，也可以通過 OPEV() 和 OCOD() 函數直接在宏中調用：

·OCOD() 提取與優化操作數類型相對應的唯一數字代碼

·OPEV() 計算操作數的值，以 OCOD() 提取的唯一代碼作為第一個參數，然后是優化操作數的參數。

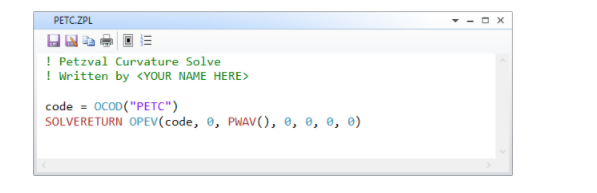

在本例中：

請注意， SOLVERETURN 關鍵字用于將數據傳遞回編輯器。將該宏另存為 Macros 文件夾中的 PETC.zpl。曲率求解值必須以曲率 (1/R) 的形式返回，而不是曲率半徑。所有其他求解直接返回值。

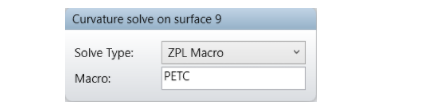

要應用宏，請?jiān)谙衩娴那拾霃絾卧羞x擇求解框，然后選擇 ZPL 宏求解類型，然后在單元格中鍵入宏名稱：

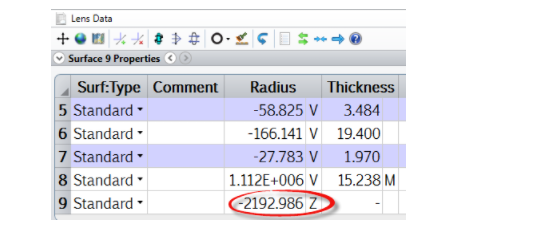

瞧！OpticStudio 自動更新求解，并在“求解類型 ( Solve Type )”框中放置“Z”，以指示其處于激活狀態：

物體位置求解示例

第二個示例，我們將要使一個非序列物體在另一個非序列物體的末端之后10 mm。為此，需要計算前一個物體的長度，并用它來定位第二個物體。

文章附件里的非序列文件中，第一個物體是矩形的復合拋物線聚光鏡 (Compound Parabolic Concentrator，CPC ) 物體。將此物體的最大長度定義為非序列元件編輯器中的參數。如果可以保證該物體始終是最大長度，則可以簡單地使用帶有偏移量的拾取求解來定位物體2。但是，實際長度有可能小于最大長度參數，因此必須計算實際長度并使用此值。同樣，由于這是 CPC 矩形 (Rectangular CPC) 物體，因此 x 和 y 截面的實際長度可能會有所不同：必須選擇兩者中較小的一個。這是宏求解中的理想問題！

CPC的長度“ L”由幫助文件：“設置 ( Setup ) 選項卡 > 編輯器 ( Editors ) 組 > 非序列元件編輯器 ( Non-Sequential Component Editor ) > 非序列幾何物體 ( Non-Sequential Geometry Objects ) > 復合拋物線聚光鏡（Compound Parabolic Concentrator , CPC）”部分中的公式給出：

因?yàn)檫@是 CPC 矩形 物體，所以有兩個相關的長度值：X 和 Y，兩個長度中較小的將被 OpticStudio 用作 CPC的長度，除非該長度大于“長度 ( Length )”參數。本例中的長度是“長度”參數的值。因此，宏應使用上面的公式計算 CPC 物體的 X 和 Y 長度，選擇兩個值中較小的，添加10 mm偏移，并將該值返回給矩形物體的 Z 位置 ( Z Position )參數。如果 X 和 Y 之間的較小長度仍大于“長度”參數值，則宏應在“長度”參數值上添加10 mm偏移，然后返回該值。

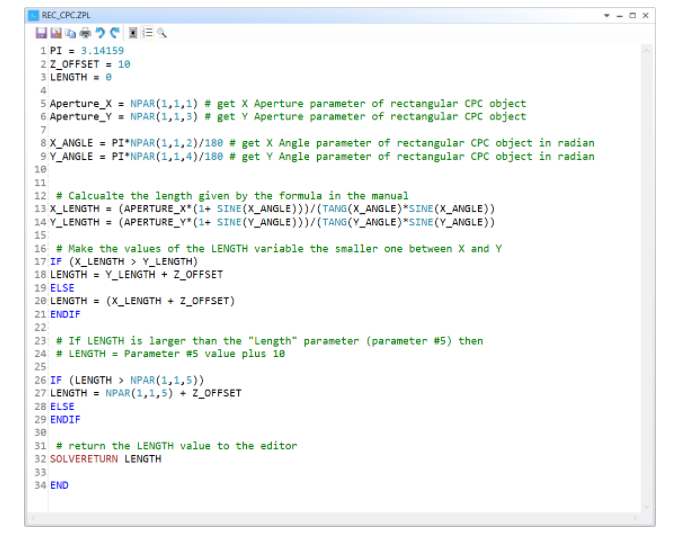

可以在文章附件中找到執行上述操作的 REC_CPC.ZPL 宏：

如前所述，關鍵字 SOLVERETURN 用于將所需值傳遞回 NSCE。將宏放置在 \Zemax\Macros 文件夾后，在主菜單中單擊：宏 ( Macros ) > 更新宏列表 ( Refresh Macro List )。

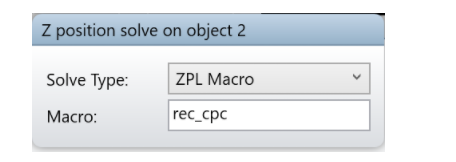

在物體2（矩形）的參數 “Z 位置”的求解框中，選擇“ ZPL 宏”，然后鍵入宏名稱：

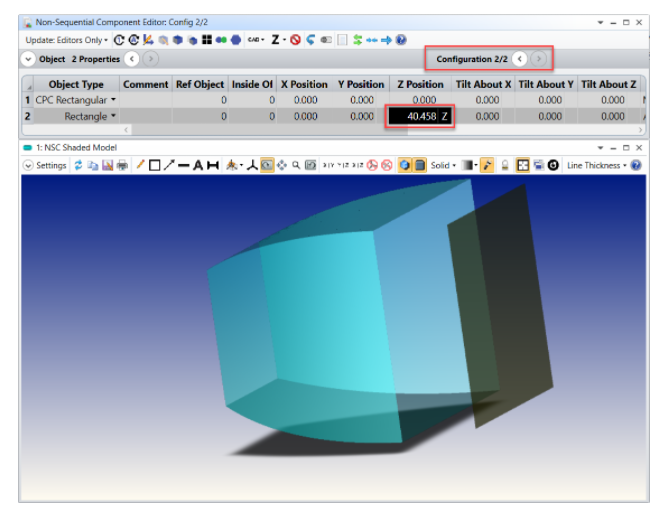

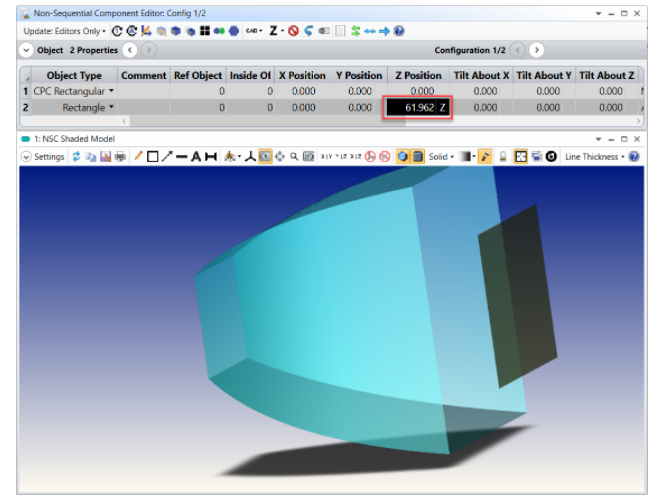

就像前面的示例一樣，NSCE 將在參數旁邊顯示 “ Z”，表明已在該參數上設置了 ZPL 解：

請注意，如果使用 Ctrl-A 在文件中定義的2個組態之間切換會發生什么。CPC 矩形物體的 Y 角（度）參數在20到40度之間更改，因此物體的長度也會更改。發生這種情況時，應用于物體2的 “Z 位置” ZPL 求解將自動更改，以根據對應操作將此物體始終放置在 CPC 物體末端的10毫米后。

技巧和陷阱

宏求解非常普遍，幾乎可以使用任何計算來確定求解值。ZPL 支持的所有函數和關鍵字均可用。從宏菜單執行或作為求解執行的 ZPL 宏之間沒有區別。但是，編寫 ZPL 求解時應認真仔細：

·許多 ZPL 關鍵字和某些函數不應在宏求解中使用。例如，從求解中調用 UPDATE 會更新所有求解，這將再次調用宏，從而導致無限循環，會使其他關鍵字無法使用（例如：，在每次調用求解時都要求用戶輸入數據）。

·僅更新應用了求解的單元格。宏不應更新其他單元格或以其他方式修改系統（例如，不應優化）。

·宏求解永遠不要依賴求解之后的編輯器中的數據，因?yàn)槿绻日{(diào)用解，然后再通過單獨的后續解修改源數據，這也可能會產生錯誤的數據。

·僅當宏中的計算不是基于任何光線數據時，宏求解才可以放置在光闌面之前。有關更多信息，請參閱幫助文件的“編程 (Programming) 選項卡 > 關于ZPL ( About the ZPL ) >關鍵字 ( KEYWORDS ) > SOLVEBEFORESTOP” 部分。

·為了使求解更強且盡可能通用，建議在需要進行表面參考時使用 SURC() 和 SOSO() 函數：

·SURC() 通過其（特殊的）注釋字符串參考表面

·SOSO() 獲取要設置求解的表面/物體編號

·請記住，如果在鏡頭數據編輯器中的任何曲率半徑單元上使用ZPL宏求解，則此參數的所有求解都將計算曲率 (1/R)，而不是曲率半徑（R）。這意味著應用于此參數的求解應返回曲率半徑的倒數，而不是曲率半徑本身。

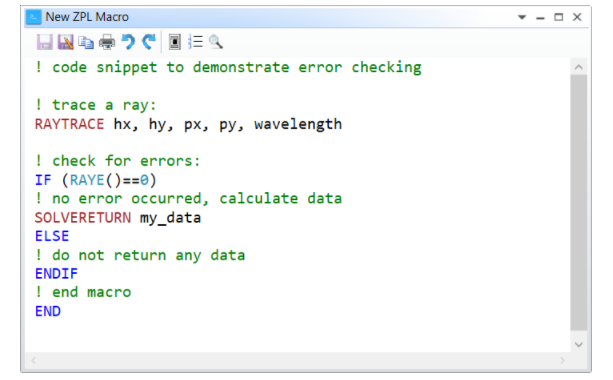

·用戶負責對宏返回的數據進行錯誤檢查。例如，如果宏調用 RAYTRACE 來計算光線參數，則應使用 RAYE() 來確保沒有發生任何錯誤（例如漸暈或全內反射）。如果發生錯誤，則宏應在未調用 SOLVERETURN 的情況下退出，以確保沒有值返回到單元格。這在優化過程中尤其重要。以下代碼給出了如何測試錯誤的示例。

·通常，宏求解應保持簡短，簡單，并避免冗長的計算。

·最后，請注意，OpticStudio 不會嘗試限定或驗證求解宏。此功能很強大，且具有靈活性，但必須謹慎使用。
