本文提出并演示了一種以二維光柵為外耦合器的出瞳擴展器（EPE）系統的仿真方法，并給出了優化和公差分析的實例。

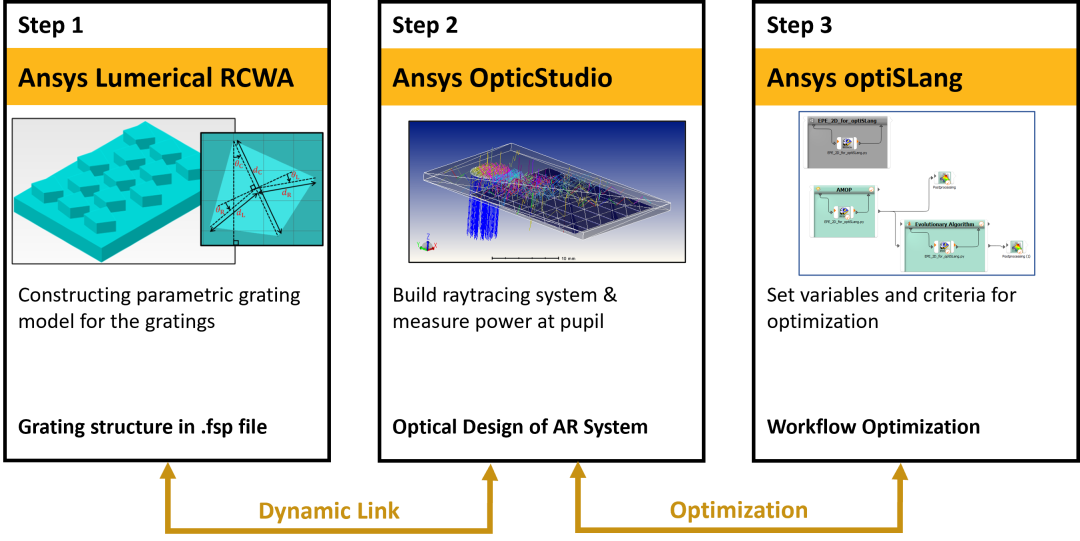

在此工作流程中，我們使用 Lumerical 構建光柵模型，并使用 RCWA 求解器模擬其響應。完整的EPE系統內置于OpticStudio中，并動態鏈接到Lumerical，以集成精確的光柵模型。外耦合器（OC）是一種具有復雜結構的二維光柵，其功能在局部進行了優化。最后，利用optiSLang通過修改光柵模型，對系統級優化進行整體控制，實現整個EPE系統所需的光學性能。

概述

設計具有EPE的AR系統，可以增加眼盒的尺寸，這對系統級的優化來說是一個挑戰，因?yàn)樗枰罅康膮?shù)。一種解決方案是使用多個一維光柵來模擬瞳孔，有關詳細信息，請參閱《Ansys Lumerical | 采用一維光柵的出瞳擴展器的優化》。在本文中，波導由Lumerical設計的兩個光柵組成。內耦合器（IC）是一維斜光柵，外耦合器（OC）是由平行四邊形柱組成的二維光柵。這些光柵通過動態鏈路在OpticStudio光學系統中使用。2D OC光柵被分成幾個部分，其中的光柵參數部分可以分別進行調整。

然后，optiSLang 通過 Python 節點處理優化。optiSLang 的使用帶來了很大的優勢，例如能夠在每個優化周期內執行預處理和后處理（例如，使用瞳孔函數對結果進行卷積）。此外，可以通過在 python 代碼中定義函數來控制參數，而不是直接使用不同區域中的所有單個光柵特性，從而減少變量總數，從而縮短優化時間。該過程由 Sensitivity 模塊啟動，以便系統在運行優化時可以識別影響最大的參數。在文章中《Ansys Lumerical | 采用一維光柵的出瞳擴展器的優化》 ，可以學習如何優化一維光柵的最基本特性：高度、占空比和傾斜角度。在文章《Ansys Lumerical｜帶 1D-2D 光柵的出瞳擴展器》中，介紹了OpticStudio中2D光柵的設計，但由于僅在OpticStudio中執行，因此優化受到限制。在這項工作中，我們演示了如何使用 optiSlang 通過使用 7 個不同的變量來局部控制平行四邊形柱子的形狀來執行 2D 光柵的復雜優化。

本文分為 4 個主要步驟，如下所示：

第 1 步：使用 Lumerical 設置光學系統

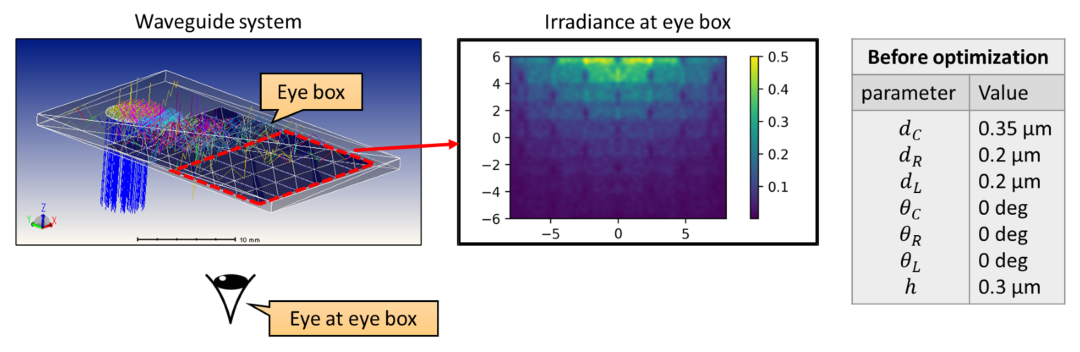

在本節中，我們提出了將被優化的光學系統。我們可以在文章《Ansys Lumerical｜帶 1D-2D 光柵的出瞳擴展器》中找到同一類型的系統。請注意，在最初的設計中，能量不會分布在整個眼盒中，因?yàn)榇蟛糠止庠谂c折疊光柵和外耦合器進行幾次交互后被外耦合。

第 2 步：在 optiSLang 中設置優化

本文的目的是演示如何使用 optiSlang 來控制使用 Zemax 構建的光學系統的優化。本節介紹將用于優化的參數，以及用作優化目標的指標。

第 3 步：查看優化結果

優化已經設置，結果可用。在本節中，我們將提供有關 optiSlang 文件結構的信息，并解釋如何可視化來自多次優化運行的結果。

第 4 步：使用所需設計更新系統

最后一部分是分步指南，用于從不同的運行中選擇特定設計，并將相應的參數推送到光學系統。

運行和結果

第 1 步：使用 Zemax 和 Lumerical 設置光學系統

1.在Zemax OpticStudio中打開文件EPE_2D_out-coupler.zprj，查看系統設置。

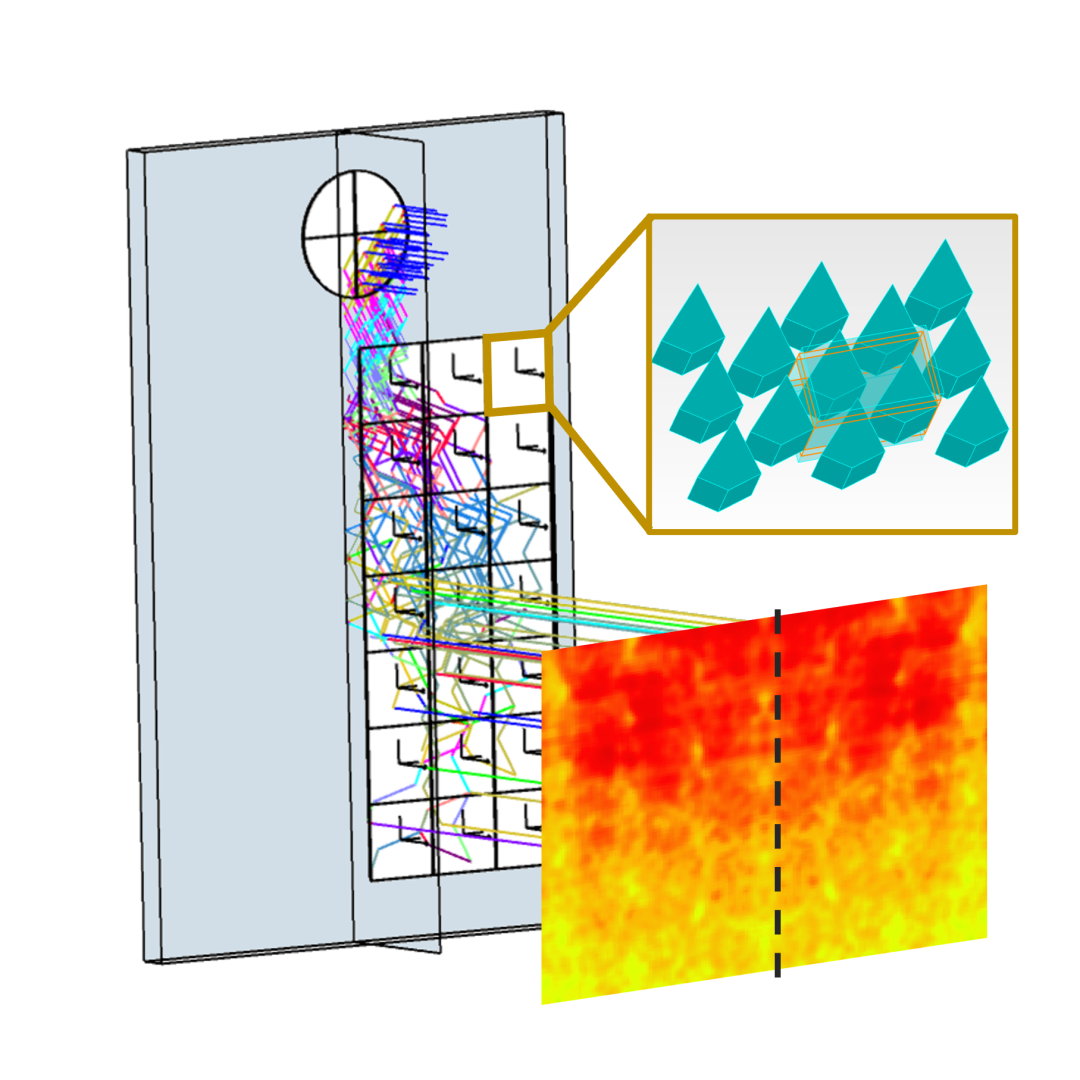

IC是一個傾斜的光柵，被認為已經過優化。該系統的核心是OC，它是一種二維光柵，由以六邊形周期結構排列的平行四邊形柱組成。

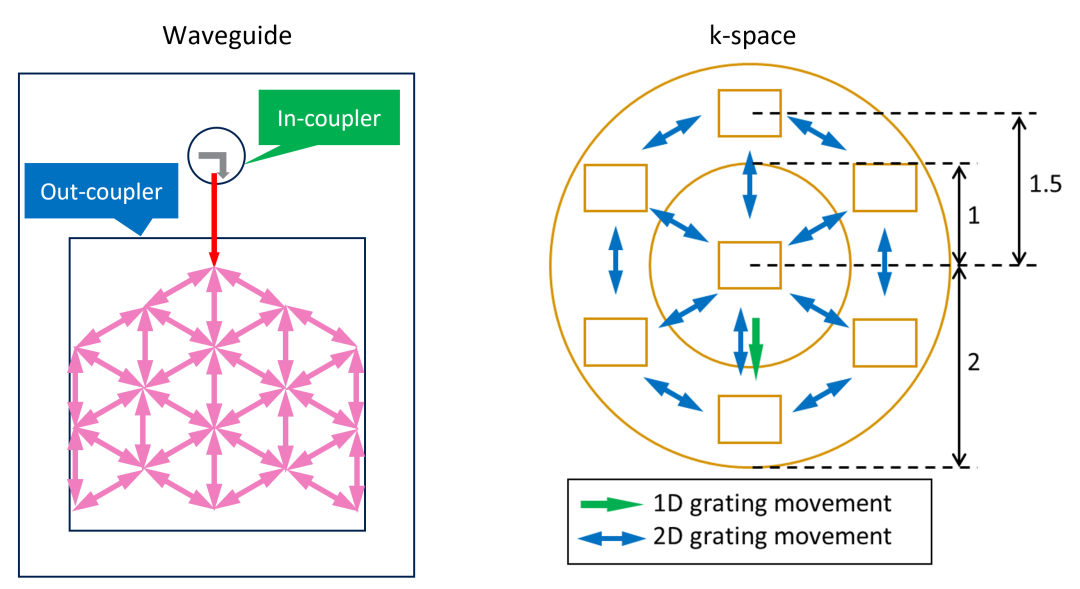

在OpticStudio內置的波導系統中，準直光束入射到IC光柵上，并通過波導傳播到OC。二維光柵的六邊形周期結構允許光束傳播并分布到波導中的大區域，如下圖所示。通過這種方式，光線通過OC傳播，并在多個位置被提取到眼盒，有效地模擬了瞳孔。

探測器設置為直接在超頻光柵的輸出端捕獲光線。優化的目標是增強朝向眼睛的輻照度圖輸出的均勻性，同時最大限度地提高總功率。

為了準備優化，OC光柵被分成幾個區域，在這些區域中，光柵特性將獨立優化。

第 2 步：在 optiSLang 中設置優化

2.在optiSLang中打開文件[[EPE_2D_out-coupler.opf]]以檢查優化設置。

3.雙擊 Python 圖標“EPE_2D_for_OptiSlang.py”以可視化代碼。

這種優化不會只調整高度和占空比等最基本的參數，而是會使用2D光柵提供的七個參數作為自變量，這些參數將用作變量，因此可以優化柱子本身的形狀，如下圖所示。

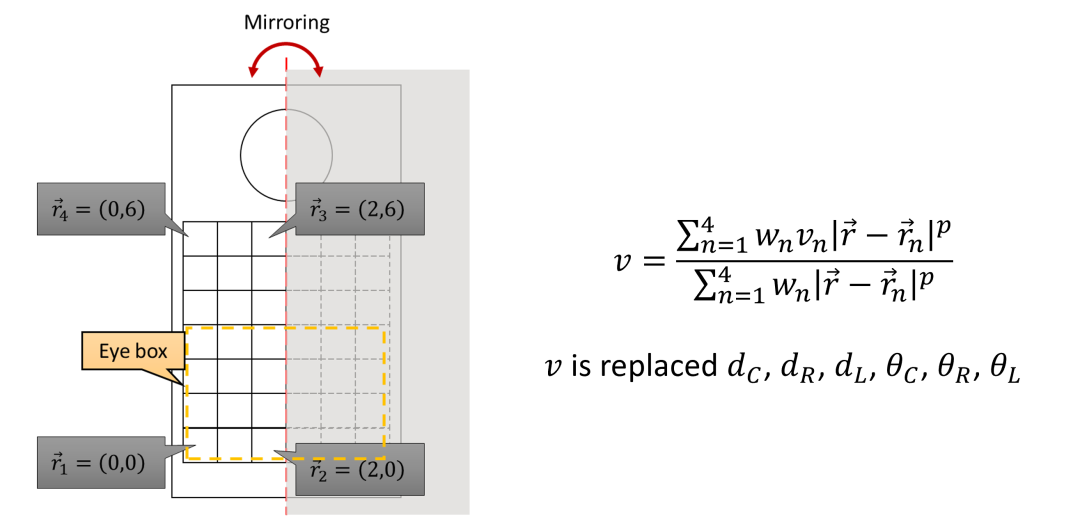

為了進行優化，超頻光柵被劃分為幾個區域，在這些區域內，光柵特性將獨立優化。不是在每個區域單獨設置所有這些參數，而是通過定義如下的參數函數來控制跨 OC 多個區域的光柵參數：

V代表這些變量

中的任意一個。n代表1，2，3，4中的任意一個數字，對應于 4 個角的部分。由這個方程可知，每個部分的 7 個光柵參數可以通過 4 個角的參數和Wn和非線性功率p來進行一些加權來控制。請注意，對稱性也被用于減少系統的大小和變量的數量。

在隨附的文件夾中，準備了一個python文件EPE_2D_for_OptiSlang.py，用于將optiSLang鏈接到OpticStudio。有關如何設置此類文件的更多詳細信息，請參閱文章《Ansys Lumerical | 采用一維光柵的出瞳擴展器的優化》的附錄。

光柵參數按照預定義的優化算法（例如進化算法）通過optiSlang進行變化。不同的參數值被設置到python代碼中，并將其向下傳輸?shù)絆pticStudio中的每個光柵部分。在這個過程中，Python代碼在OpticStudio中將這些變量轉換為確切的參數。只有當我們使用optiSLang而不是OpticStudio中的內置優化器來優化系統時，才能使用Python中定義的函數進行這種預數據處理。通過這種方式，optiSLang可以基于一些在OpticStudio UI中沒有直接公開的虛擬或高級變量來優化系統。

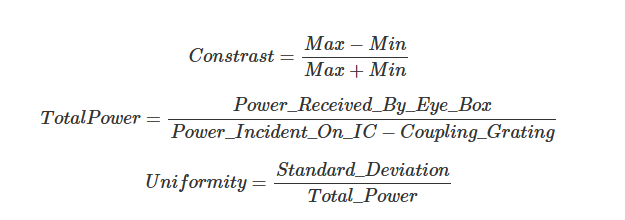

設置好參數后，代碼的其余部分包括調用OpticStudio來追蹤光線并從探測器收集結果。使用 optiSLang 優化系統的另一個好處是后數據處理。在這個優化過程中，我們不直接優化眼盒上的輻照度分布。取而代之的是，我們首先使用瞳孔函數對輻照度分布進行卷積，然后根據這個卷積結果設置優化目標。在此示例中，優化目標是對比度、總功率和均勻性，定義如下：

Python 代碼的最后一部分是繪制眼框處的輻照度結果，以及其卷積結果，然后導出圖片。這對于用戶直接在optiSLang后處理中檢查每個優化系統的輻照度很有用。

第 3 步：查看優化結果

4.雙擊后處理 （1） 圖標以可視化優化結果。

優化開始時，首先執行靈敏度分析以確定最重要的參數。使用此輸入，進化算法運行并生成一系列結果。這些結果可以直接在帕累托圖中的optiSLang中可視化。

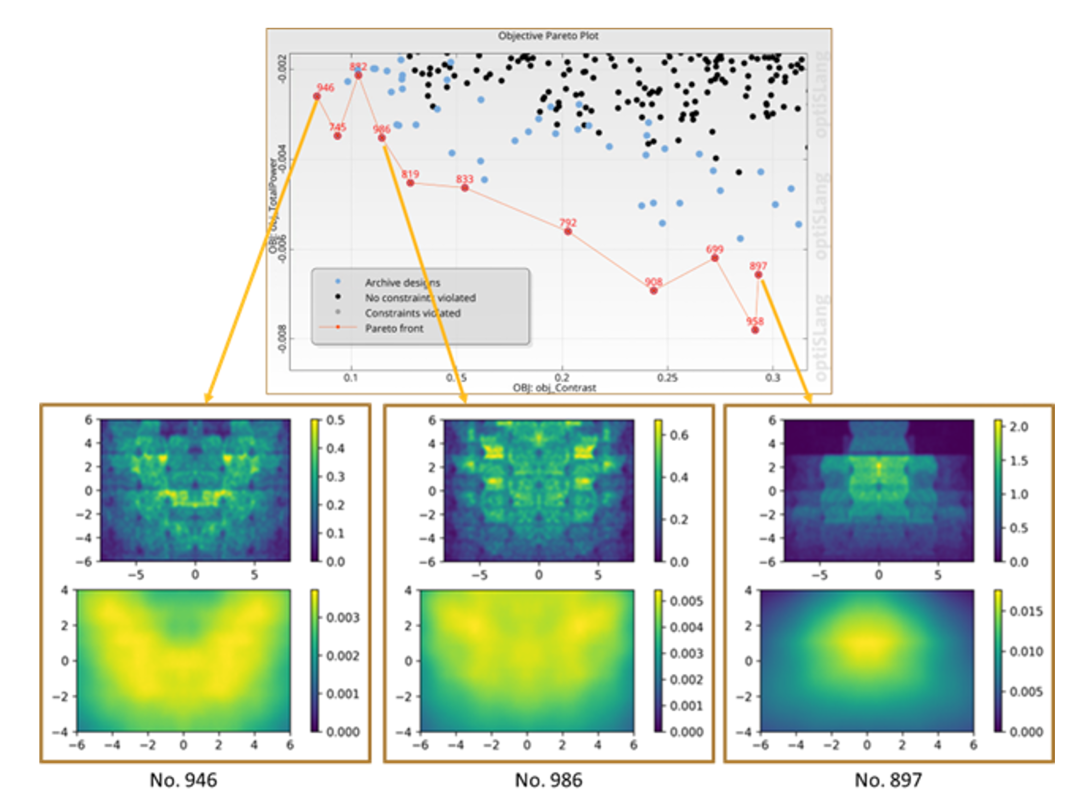

下圖中紅色標記的設計稱為帕累托前。帕累托前沿說明了多個目標之間的權衡，其中沒有一個設計在性能方面主導另一個目標。這意味著所有這些設計都顯示了多個標準（例如均勻性與總功率）的不同平衡。我們收集了 3 個結果并在下面顯示它們。對于每個設計點，對應一對圖，分別顯示眼框內的對比度和均勻性。

第 4 步：使用所需設計更新系統

5.將“敏感度”塊復制/粘貼到頁面中，然后雙擊塊標題“AMOP （1）”進行編輯。

a.在“適配”選項卡中，選中“顯示高級設置”選項，然后選中“僅使用啟動設計”。

b.在“其他”選項卡中，選中“評估設置”菜單中的“再次求解開始設計”選項。

c.在“開始設計”選項卡中，選擇“從系統導入起始值”選項，然后選擇在帕累托圖上確定的所需設計（例如#986）。

6.在OpticsStudio中，點擊編程選項卡中的“交互式擴展”按鈕，然后運行OptiSlang仿真。

優化已經在附件中完成，打開文件時可以可視化優化結果。有時，我們可能想選擇一個優化的設計，并在OpticStudio中進行研究。但是，optiSLang 僅將輸入?yún)?shù)保存在表格中。我們不保留OpticStudio系統。為了在optiSLang中選擇特定的設計，并將參數推送到OpticStudio的光學系統中，我們可以復制靈敏度模塊，并將其起點定義為所需的設計。通過禁用動態采樣，運行該模塊將簡單地從所選設計中讀取參數值，并將相應的數據推送到OpticStudio中。然后，用戶可以手動將新系統保存為其他名稱。在optiSLang中獲取具有任何設計設計的OpticStudio系統的另一種選擇是在python代碼中添加一個命令，以便在optiSLang中運行優化時直接將系統保存為.zmx文件（例如TheSystem.SaveAs（'design_optimized.zmx）。請注意，第二種方法僅在我們在 optiSLang 中運行優化之前在 Python 中進行更改時才有效。

重要模型設置

·由于系統依賴于 Python 代碼，因此假定已安裝 Python 以及腳本中調用的所有其他模塊。

·確保為所有光柵表面選擇了正確版本的動態鏈接。

·在optiSLang中運行任何內容之前，確保“交互式擴展”在OpticStudio（編程選項卡）中處于活動狀態非常重要。

·在本文中，我們演示了optiSlang可用于處理具有許多參數的復雜優化問題，但需要注意的是，在可能的情況下，依靠系統的對稱性始終是簡化優化的最佳方法。

使用參數更新模型

·本例中的光學系統呈現的是具有兩個一維光柵的 EPE，這些光柵分為幾個部分。由用戶自定義光柵的形狀、性質和位置。這些部分的形狀和數量也可以直接在光學系統中定制。

·變量和優化目標在設置 optiSLang 時定義，并且可以自定義。有關如何在optiSLang中設置優化模型的更多詳細信息，請參閱文章《Ansys Lumerical | 采用一維光柵的出瞳擴展器的優化》一文的附錄。

·在本文中，變量是使用函數間接定義的。在示例的 Python 代碼中，它的名稱為“l(fā)insp”。任何自定義函數也可以由用戶使用，定義可以簡單地在Python代碼中更新。

進一步發展模型

·在這個演示中，我們只考慮中心場，即通常入射到波導上的準直光束。為了進行更全面的優化，可以添加更多視場以覆蓋全視場的均勻性。

·同樣，該系統僅針對單個波長而設計。根據系統設計，優化可以包括多個波長。

·一些輻照度分布看起來更均勻，但會導致更高的對比度。可以通過修改 Python 代碼來改進標準。

·另一個需要優化的維度是晶格角。在所展示的系統中，柱子以六邊形結構排列，但Lumerical支持不同的排列，可以帶來更多的可能性。
