如何使用物理光學傳播(POP)工具描述空間電場傳播(一)

概要


本系列文章將介紹如何使物理光學傳播(POP)工具計算電場在自由空間中傳播的狀況。本文主要討論了范例的系統結構并介紹如何使用光束查看器(Beam File Viewer)。

Zemax OpticStudio中有的許多工具往往運用起來非常便捷,只要點擊按鈕,對應結果就會自動計算出來。但是物理光學傳播工具(Physical Optics Propagation,以下簡稱POP)不是那么簡單的。POP利用標量衍射理論計算自由空間的傳播電場,需要使用者給出正確的設置才會有正確的計算結果。

造成POP設置較為復雜的原因主要和Fresnel傳播特性有關,而這一特性又和快速傅立葉轉換(Fast Fourier Transform,簡稱FFT)有關;除此以外,如果要給出準確的計算結果,還需平衡好光束采樣率和采樣區域大小的關系。因此,每一次使用POP 時,使用者都必須仔細的檢查參數的設置。

這一系列的文章一共有三篇,本文為第一篇。三篇文章中,我們只舉一個例子說明如何正確的使用POP。 三篇文章的內容安排如下:

第一篇:討論范例系統,介紹如何使用光束查看器(Beam File Viewer)。

第二篇:介紹如何查看光束強度以及與強度有關的問題。

第三篇:介紹如何查看光束相位以及與相位上有關的問題

本文我們不會過多的討論空間傳播理論和POP算法細節。因此,在閱讀這一系列文章之前,請先閱讀OpticStudio提供的資料(幫助手冊)中有關物理光學傳播的內容。

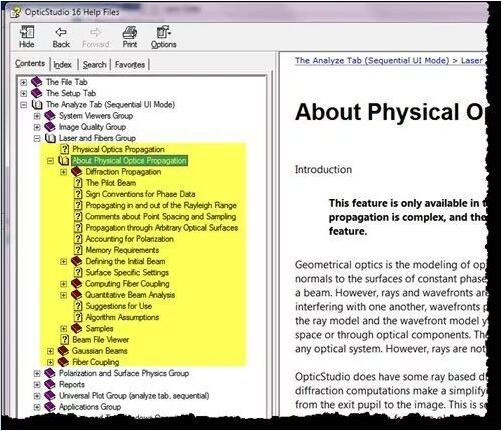

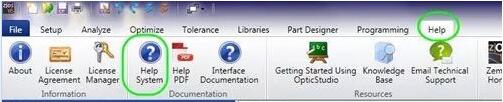

如下圖所示,可以在Help菜單欄中找到"Help System"按鈕,直接搜索“POP”,或者從目錄中選擇“The Analyze Tab \ Laser and Fibers Group \ About Physical Optics Propagation”。


本文范例

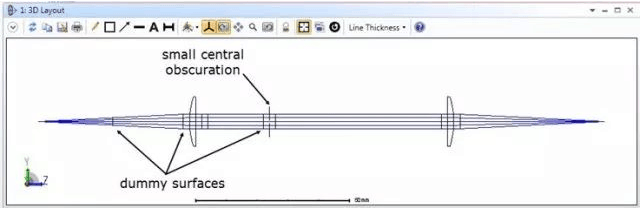

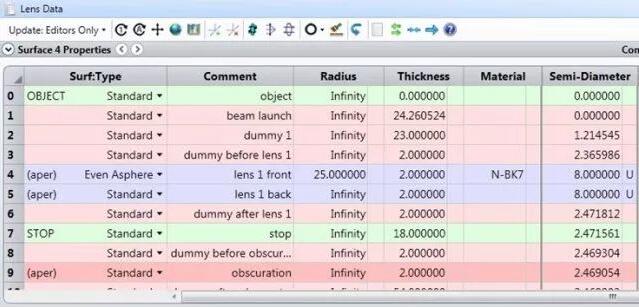

本文的范例結構如圖1和圖2所示:該系統由兩片非球面單透鏡構成。第一片透鏡準直光束,第二片透鏡聚焦光束。其中:兩片透鏡都使用了r4非球面系數來校正球差。

注意:在光束準直區域中有一個遮光的元件,設置系統波長為1mm。

假設系統光源為光纖提供的高斯光束。

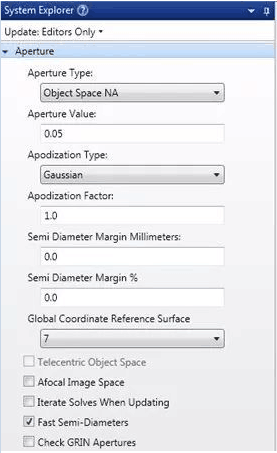

設置系統Aperture Type為Object Space NA,Aperture Value為0.05。由以下公式可以計算出該光束的光束散角2.9°、光腰半徑為6.4 mm。

注意:系統設置的數值孔徑只對幾何光線追跡有效,物理光學傳播分析不使用系統設置的物方數值孔徑。但是對于本文的范例結構,追跡的光線在遠離光束束腰位置時可以很好地描述高斯光束。因此,只要不在焦點附近,我們都可以使用點列圖和其他光線追跡分析工具檢查POP的計算結果。


初步的POP 結果

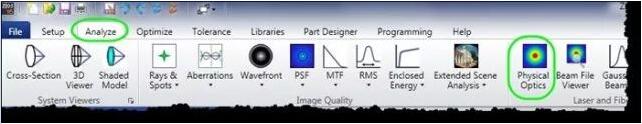

在Analyze菜單欄中找到并點擊POP的按鈕(Physical Optics)。

點一下“Physical Optics”按鈕以開啟POP分析工具

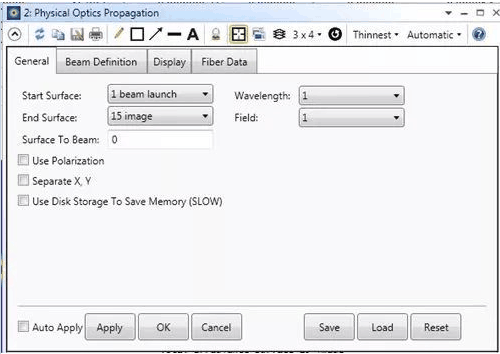

如下圖所示打開POP模擬相關的設定。再次強調:POP分析不會讀取你在System Explorer中設定的Object NA。NA必須在POP里面手動設置。請按照下圖進行設置。

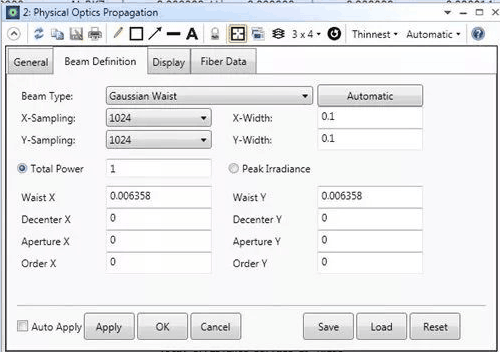

在“Beam Definition”中,我們需要設置一個NA是0.05的入射光線(對應的束腰半徑為6.4 mm)。再設置一個1024 x 1024的采樣網格,X和Y方向的網格寬度為0.1mm。

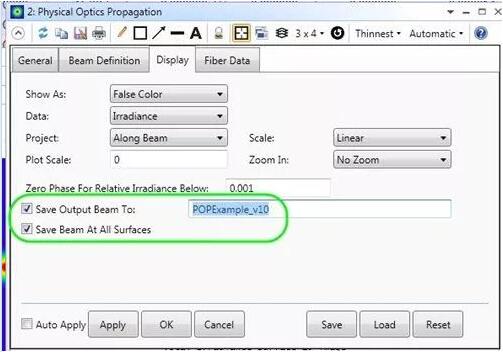

在Display菜單內,勾選“Save Output Beam To:”以及“Save Beam At All Surfaces”。勾選后針對每個表面系統會自動創建和保存一個.ZBL文件,文件里包含了每個表面的電場信息。

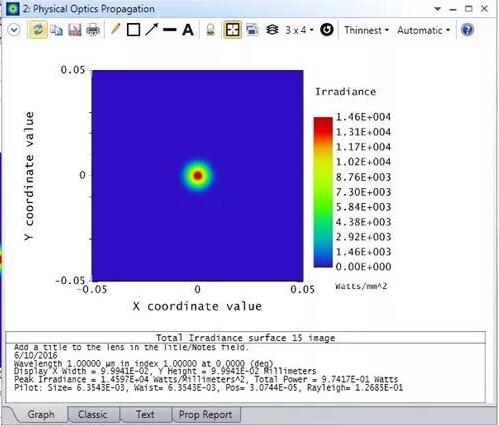

執行POP,可以得到POP的計算結果,如下圖所示:

POP計算的輸出結果

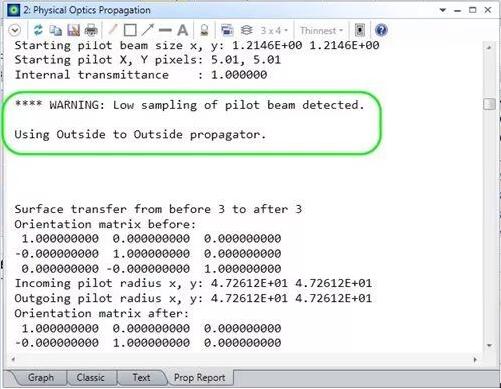

其實,從POP計算輸出的照度分布圖來看并沒有什么問題,輸出光斑沒有出現異樣,感覺上采樣率應該是足夠的。但是,點擊“Prop Report”可以看到軟件提示第二個面出現警告“Low Sampling of pilot beam”,說明第二個面采樣率不夠。

因為POP計算的復雜性,我們必須逐面的檢查整體光束的參數,以確保整個傳播過程中的計算都是正確的。

Prop Report欄里的信息顯示計算很可能是有問題的


檢查光束文件

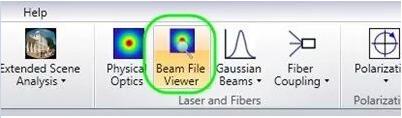

為了解決計算中出現的問題,我們需要查看每個表面保存的文件。打開光束查看器(Beam File Viewer)

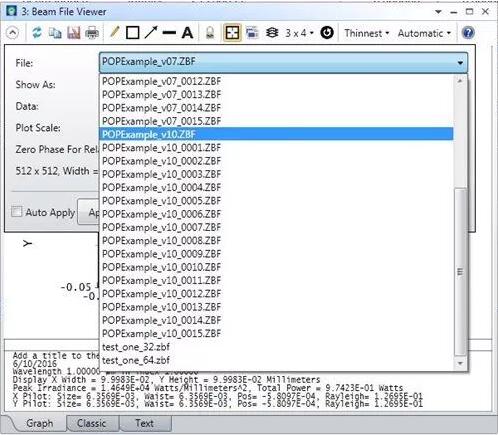

如下圖所示,在Beam File Viewer的設置菜單欄的“File”欄中可以看到我們之前計算保存的所有.ZBF文件。

每個文件最后都有“00XX”表示該文件保存的哪個表面。沒有“00XX”的表示像面,其結果與POP窗口顯示結果一樣。

Beam File Viewer設置中的” File”欄


總結

每次執行POP,都要詳細確認所有設置是否正確,執行結束后也要逐面檢查整個系統傳播過程是否沒問題。

要檢查Prop Report欄是否有顯示計算錯誤。

執行POP時,每一個面上的光束文件(beam file)是否都存儲下來,文件格式為.ZBF。

通過Beam File Viewer,可以檢視系統中每個面上的光束文件。
