本課程提供照明系統中光源的介紹，作為照明系統光源的信息中心。本課是照明學習路徑的第二課。在這一課中，將描述照明系統中的各種光源類型以及如何這些使用光源。光源是照明系統的起點和支點，可以說是照明設計中最關鍵的部分。

簡介：照明系統中光源的剖析

光源有許多不同的形狀、大小和形式，但用于照明設計的數據是：來自光源光線的位置x、 y、 z，光線的方向角l、 m、 n，光線的能量、波長或顏色。
在最簡單的情況下，當光學元件遠離光源時，它可以近似為一個點光源。方向分布的簡化情況可以近似為各向同性分布或朗伯分布。

由于缺乏一個綜合的光源模型，有時照明系統的模擬結果與實驗結果不匹配。對于離光學元件較近的光源，將存在具有表面分布可能性的光收集立體角較大的情況。在這種情況下，一個包含物理尺度上反射和折射的完整光源模型可能更適合于得到與現實生活相符合的實現結果。只能說，當點光源或平行光束等光源足以代表照明系統時，這類簡化模型對照明系統來說并不是一個錯誤的選擇。如果與近似光源相比，更復雜的光源不會改變結果，那么更直接的光源能夠更有效地模擬系統。

不同的光源

雖然光源的數目很多 ，下面我們將介紹我們?cè)谡彰髟O(shè)計中使用的幾個有代表性的光源。
LEDs (發光二極管)，單片機驅動和磷模型
LDs (激光二極管)
白熾光源，如燈泡和太陽
熒光光源，如熒光燈
金屬蒸汽光源，如 金屬鹵化物燈
高壓氣體放電光源

這些光源的建模將包括光譜、輻射、亮度分布信息。
有四種方法可以創建復雜的光源模型。
1.幾何模型：光源的物理模型。二極管、環形反射鏡、焊線、模具和外部包裝均為幾何建模結果。一方面，這種方法給出了一個許多假設符合光源幾何形狀的復雜光源。其優點是無需復雜的光學測量，且物理形狀允許公差分析。另一方面，發射特性是假定的，材料的反射和折射特性是近似的，組件的建模可能比軟件中需要考慮的更復雜。

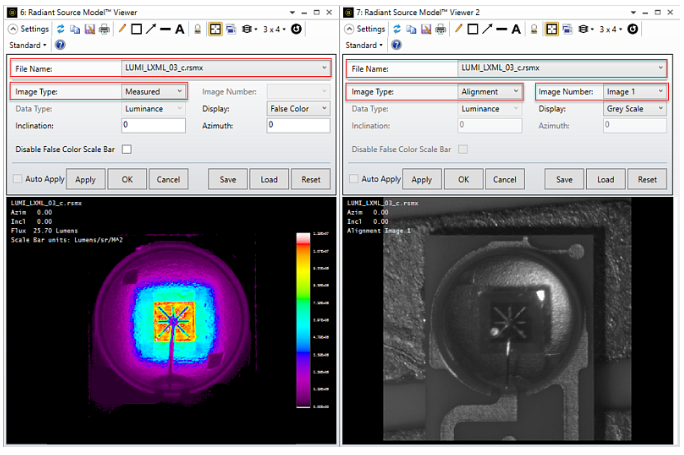

2.輻射模型：測量具有代表性示例的光源輸出。測量是在測角儀上的探測器上進行的，測量光源的方位角和極角 。之后可將該模型導入并用于照明仿真中。一方面，測量是準確的，與它們?cè)谙到y(tǒng)中應有的情況相符。另一方面，這些模型不考慮再次入射的光，它們的數據受限于收集的測量范圍，并不是所有的光源都能被測量且可供訪問，這可能導致只能一次性測量并且成本很高。
3.系統模型：這是幾何模型和輻射模型的結合，利用了兩種系統的優點，消除了每個模型的缺點。該模型的缺點是，這兩個系統的集成并不簡單。
4.物理輻射：光致發光是某些具有旋光性的分子吸收、向下轉換和重新發射較長波長的光的趨勢。在OpticStudio中，可以通過吸收、發射和量子光譜數據來模擬這種現象，這些數據以文本文件的形式提供。該光致發光模型可以選擇性地與Mie體散射模型配對，以便對嵌入在散射主體中的光致發光材料進行建模。另外，有關磷光粉和熒光的討論可以在設置選項卡(The Setup Tab)->編輯器組(Editors Group)(設置選項卡Setup Tab)->非序列組件編輯器(Non-sequential Component Editor)->體散射(Volume Physics)->磷光和熒光(Phosphors & Fluorescence)的幫助文件或PDF幫助文檔：OpticStudio_UserManual_en.pdf中查看。

點光源

有些光源與光學系統相比很小，可以簡化為點光源進行更直接的計算，甚至可以在序列模式中進行模擬。
例如一些小的LED、大多數單模激光二極管(LDs)和一些多模激光二極管均擁有很小的表面積，這些光源可以被看作一個點。

如果光源可以減少到一個點，那么許多計算就會更直接，并且在優化和光線追跡模擬方面涉及的計算機能力需求也會更少。這是在幾個或一些迭代設計之后，檢查系統光源的實際大小的一個很好的做法。只有當鏡頭的優化進展足夠大時，光源的大小才有更顯著的影響。當設計點光源時，我們不考慮光源的大小，所以我們?cè)谶x擇照明方案的近似值時必須謹慎。

已建模的光源：OpticStudio中默認的光源

OpticStudio中非序列光源的完整列表中包括點、橢圓、矩形、體、數據文件和用戶自定義類型的光源。OpticStudio中的默認光源非常方便，而且大多數光源都可以建模。
衍射光源(Source Diffractive)：具有所定義UDA的遠場衍射圖樣的光源。
二極管光源(Source Diode)：具有獨立的X/Y分布的二極管陣列。
DLL光源(Source DLL)：由用戶提供的外部程序定義的光源。
橢圓光源(Source Ellipse)：可以從虛擬光源點發射光線的橢圓形表面。該光源可用于模擬在快、慢軸上具有不同光束發散的激光二極管。
EULUMDAT文件光源(Source EULUMDAT File)：在EULUMDAT格式文件中的燈光數據定義的光源。用法示例請參見文章 "ZEMAX | 如何使用極探測器和 IESNA / EULUMDAT 光源數據"。
燈絲光源(Source Filament)：螺旋燈絲形狀的光源。
文件光源(Source File)：已在文件中列出其光線的用戶自定義光源。LED文件通常是大多數主要的LED制造商分發的。
高斯光源(Source Gaussian)：具有高斯分布的光源。
IESNA 文件光源(Source IESNA File)：由IESNA格式文件中的燈光數據定義的光源。用法示例見文章 "Ansys Zemax | 如何將光線追跡結果導出為IES格式"。
CAD導入光源(Source Imported)：由導入物體的形狀定義的光源。
物體光源(Source Object)：由其它物體的形狀定義的光源。
點光源(Source Point)：輻射成圓錐形的點光源。圓錐可以是零寬度，或擴展到一個完整球面（如果需要）。
徑向光源(Source Radial)：基于任意強度與角度數據的樣條擬合的徑向?qū)ΨQ光源。該光源可用于模擬某些復雜徑向分布LD變體(如VCSELs)。
單光線光源(Source Ray)：與光線方向余弦信息相一致的點光源。
矩形光源(Source Rectangle)：可以從虛擬光源點發射光線的矩形表面。
管光源(Source Tube)：圓柱管形狀的光源。
雙角光源(Source Two Angle)：光線由矩形或橢圓形表面發射到在X和Y方向上具有不同角度的圓錐體區域。
圓柱體光源(Source Volume Cylinder)：形狀為具有橢圓形截面的圓柱體形狀的體光源。
橢球體光源(Source Volume Ellipse)：橢圓體形狀的光源。
矩形體光源(Source Volume Rectangle)：形狀為矩形的體光源。

(光源的完整列表可以在設置選項卡(The Setup Tab)->編輯器組(Editors Group)(Setup選項卡)->非序列組件編輯器(Non-sequential Component Editor)->非序列光源(Non-sequential Sources)的幫助文件或者在PDF幫助文件OpticStudio_UserManual_en.pdf中找到)。

已建模的光源：復雜的光源模型

相比于OpticStudio中的默認光源，對復雜光源也可以進行建模。

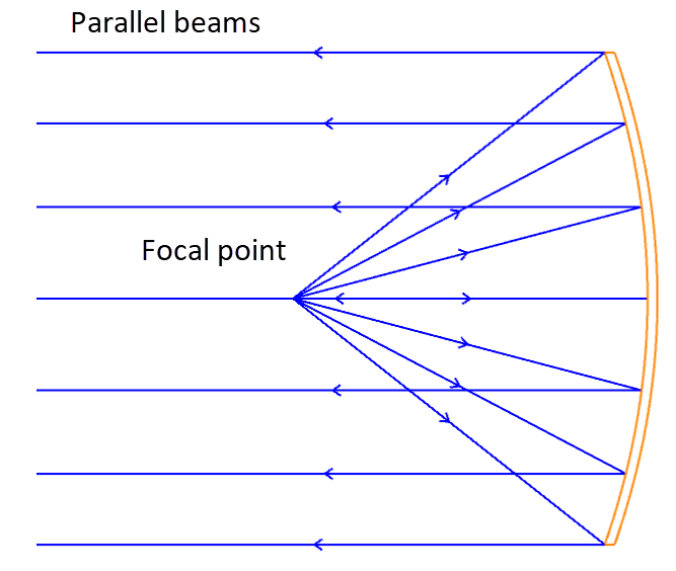

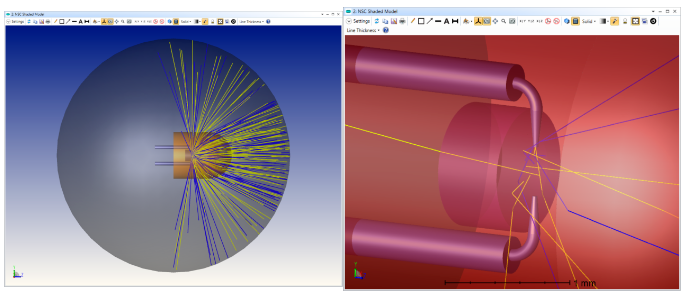

LED的另一種建模方法是對LED的各個組件進行幾何建模。例如，可以使用LED結構進行LED建模，包括發光管芯、透鏡外殼、引線接口、反射拋物面，甚至是電端子。

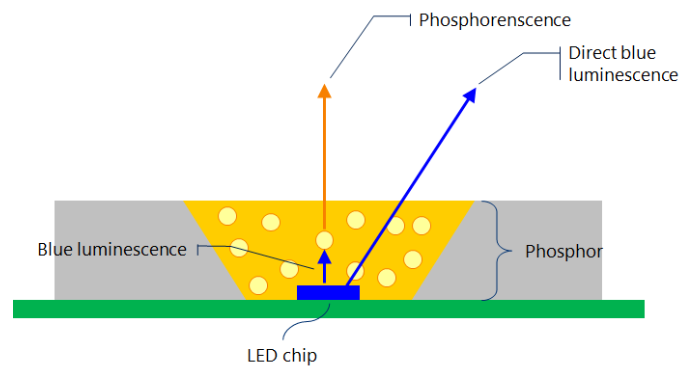

另一種LED光源可以包括磷光效應，把LED芯片上發出的藍光變成黃光，產生混合白光。
使用這些幾何模型將上面的列表中的一種光源模型用LED組件包圍起來，我們可以優化反射拋物面的形狀或透鏡的形狀，以及發光二極管到反射拋物面的位置。上述透鏡的形狀及元件的位置必須得到準確測量，從而通過優化元件的各項參數，使OpticStudio中模擬的光線與實測的發射結果相吻合，從而完成建模。
雖然這種幾何建模是有用的，并很好地代表了LED，但有可能某些形狀和尺寸的組件和透鏡并不存在于產品目錄中，導致無法準確輸入的情況。此外，即使是您自己測量的這些元件也不一定能得到正確的結果，因?yàn)檫@些光源在生產過程中可能會發生很大的變化。上述問題最關鍵的情況發生在靠近發射源的組件上，即對典型LED的管芯和反射器的測量。
此外，利用體物理學，可以描述藍光與黃光的交換量。

這是上面提到的幾何建模的擴展內容，但是在建立LED中管芯的物理模型上進行了更進一步的討論。通過對LED自身的主動發射進行建模，可以更接近地表征LED的發光過程。雖然這個方法很準確，由于顏色交換的統計性質、磷的散射性質、半導體元件(通常是n > 2.5)與磷和鏡頭外殼（通常是n?1.5）相比折射率較高，光線追跡需要更長的時間執行。

導入LED數據文件

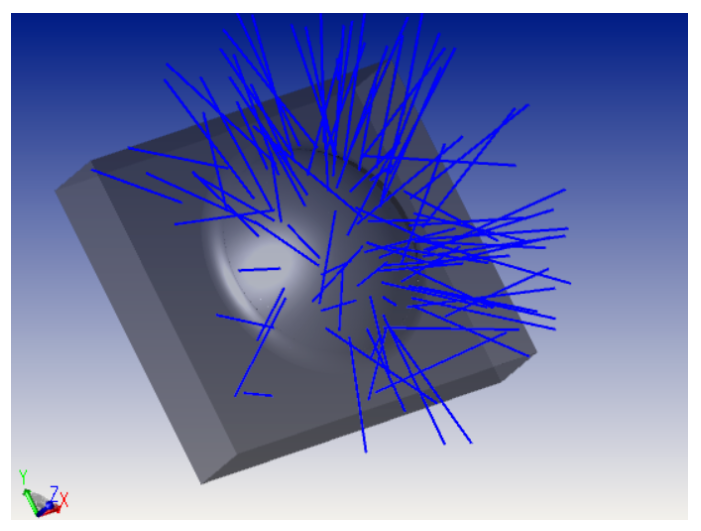

使用制造商提供的光源文件可以很好的表示一個LED真實光源。這個光源文件可以是一個具有強度分布的平面，也可以是一個光線的體分布。平面在一定程度上忽略了輻射的空間變化，而體分布則較好地反映了光線數據的空間分布。
