如何使用Binary2面型設計衍射光學元件
概述
這篇文章介紹了如何在OpticStudio中建立衍射光學表面以及如何使用Binary2(二元面2)模擬衍射光學元件。本文使用的示例文件請從以下鏈接下載:
https://customers.zemax.com/support/knowledgebase/Knowledgebase-Attachments/How-to-Design-Diffractive-Optics-Using-the-Binary/How-to-use-Binary-2.aspx
Binary2面型
Zemax LLC感謝Optics1公司的Robert E.Fischer先生授權使用其著作《Optical System Design》中的圖表。
在OpticStudio中,許多表面除了可以定義折射光焦度以外,還可以定義衍射光焦度。衍射光焦度與材料折射率和表面矢高無關,但可以改變光的相位。有關建立衍射光學表面的詳細信息,請參考我們的往期文章“OpticStudio建模衍射表面”。
Binary2中的衍射光焦度會在光學表面的截面上引入連續的相位變化:

其中系數Ai的單位為弧度。
由于相位變化在表面的截面上是連續的,因此Binary2面型模擬的是一個理想的二元衍射元件,其二元面的臺階尺寸趨近于無窮小或小于光的波長。

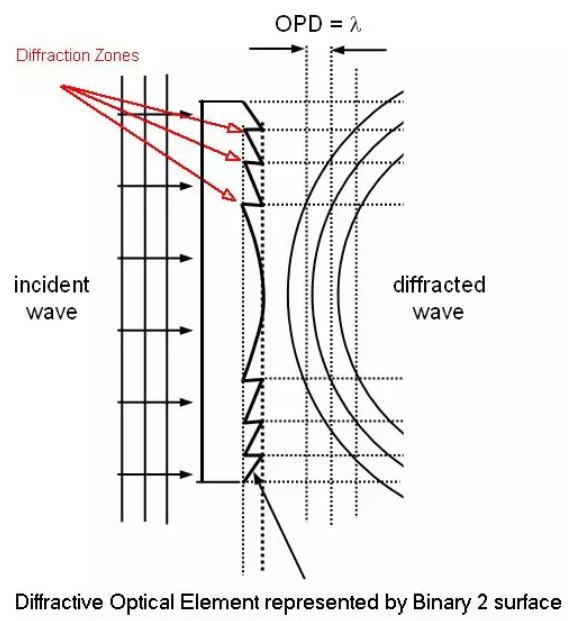

通常來講,Binary2面型模擬衍射光學元件的環形衍射區 (Diffraction Zones) 的尺寸與該區域到表面頂點的徑向距離有關,如下圖所示。OpticStudio可以自動計算每個環形衍射區的徑向坐標使相鄰區域的相位差為2π。

Figure 13.5 from Optical System Design
Binary2面型在固定徑向坐標處所引入的附加相位與波長無關。與波長相關的光程由下式給出:

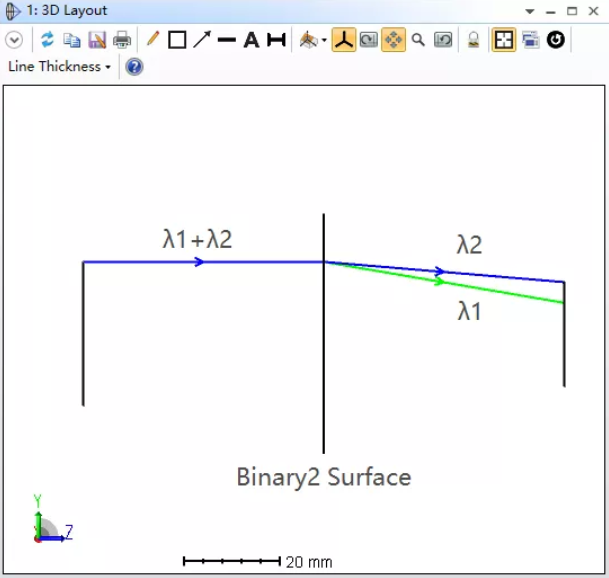

下圖布局圖所示為Binary2的色差:

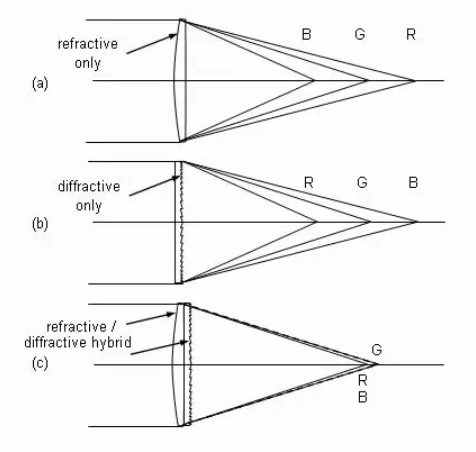

Binary2面型經常用來矯正色差。在一個簡單的單透鏡中,長波長光的焦距相比短波長的光更長,如下圖。此時我們可以使用一個旋轉對稱的衍射光學元件,例如Binary2面型,如下圖,來減小軸向色差,如下圖:

Figure 13.11 from Optical System Design
接下來讓我們詳細了解一下該單透鏡的設計過程。如果您并不熟悉如何在OpticStudio中建立單透鏡,請參考知識庫文章“Designing a Singlet in Zemax”。
我們將設計一個衍射級次m=1的Binary2面型來矯正軸向色差。完整的系統設計請見示例文件。
首先設置系統長度單位為mm(設置Setup > 系統選項System Explorer > 單位Units)
設置系統孔徑類型為入瞳直徑,并設置直徑為30mm
設置系統波長為F,d,C光
設置視場為軸上視場(X=0, Y=0)

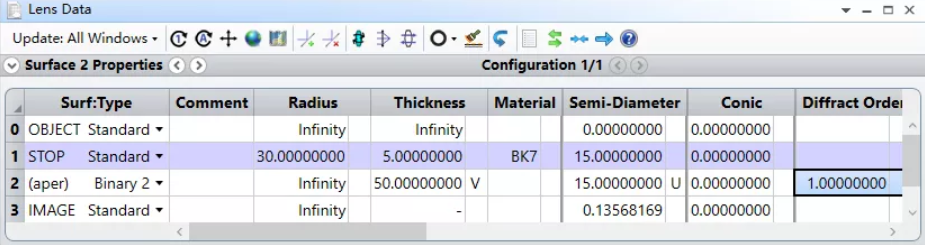

在透鏡編輯器中設置如下參數(將Binary2的厚度設為變量):

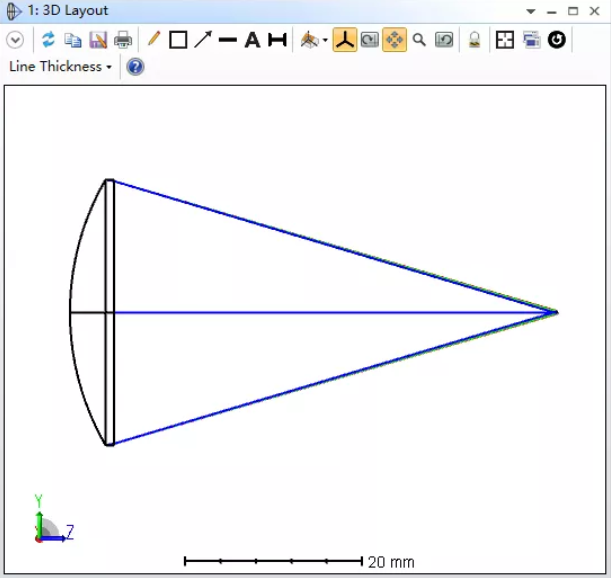

在布局圖中我們會看到:

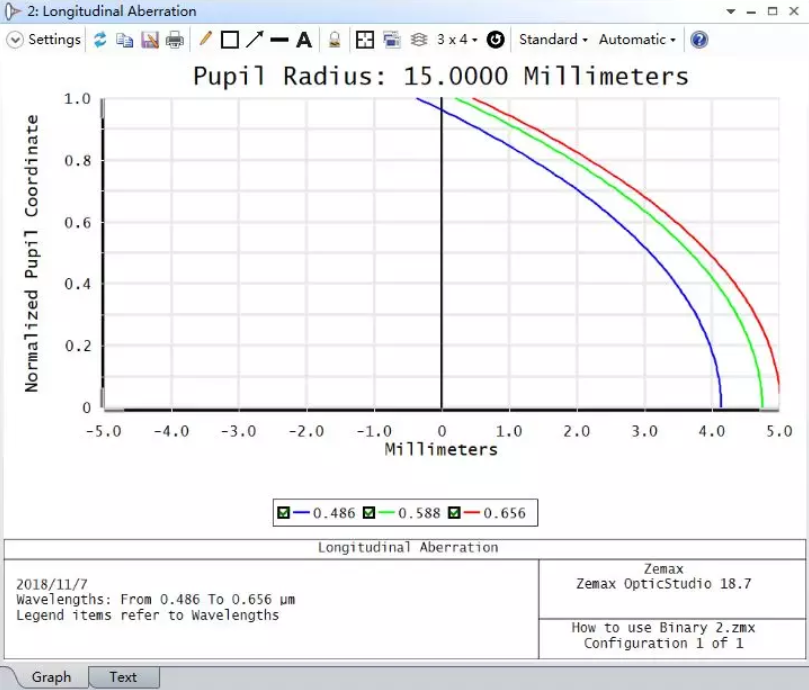

我們可以查看軸向像差 (Longitudinal aberration) 圖表來直觀的觀察軸向色差,該工具位于分析 (Analysis) 選項卡 > 像差 (Aberration) 工具欄中,當前初始結構的軸向色差如下圖所示:

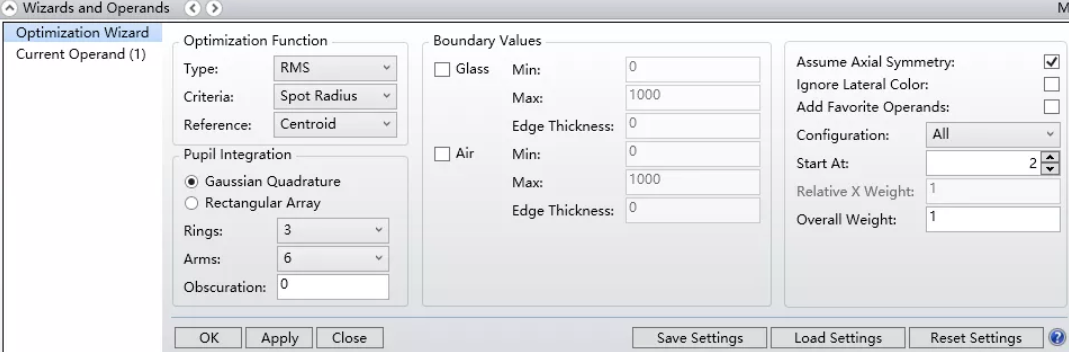

在評價函數編輯器中以均方根光斑半徑 (RMS Spot Size) 為標準,設置默認評價函數進行優化:

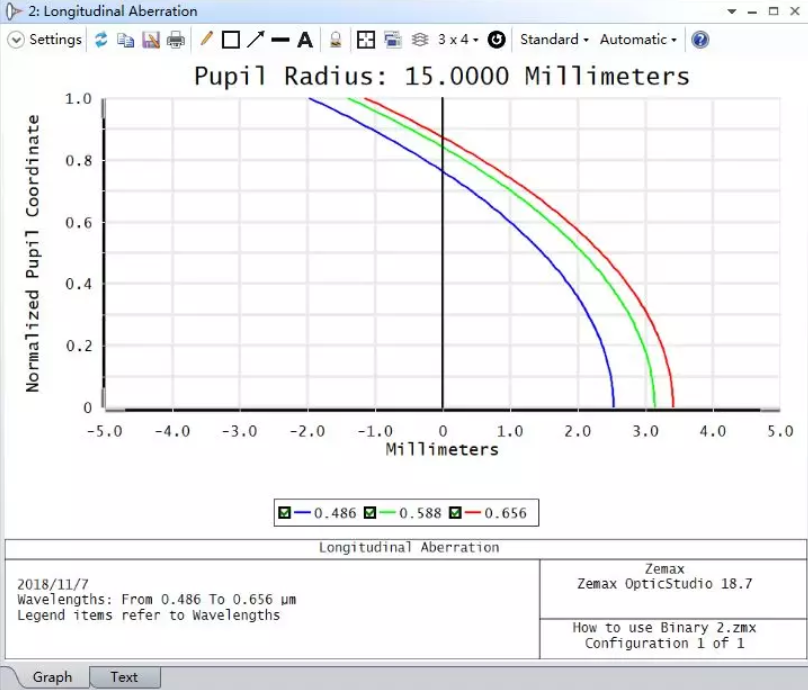

將焦點優化至最小,此時Binary2面的厚度約為51.608mm左右,此時的軸向色差如下圖所示:

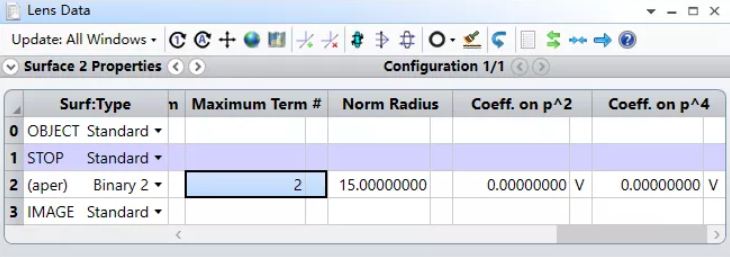

可以看到系統的色差并沒有變化,讓我們在Binary2面上加入一些衍射光焦度對軸向色差進行控制。在透鏡數據編輯器里Binary2面型的附加數據中設置衍射相位系數的最大項數 (Maximum Term) 為2,并設置ρ^2項和ρ^4項系數為變量,如下圖所示:

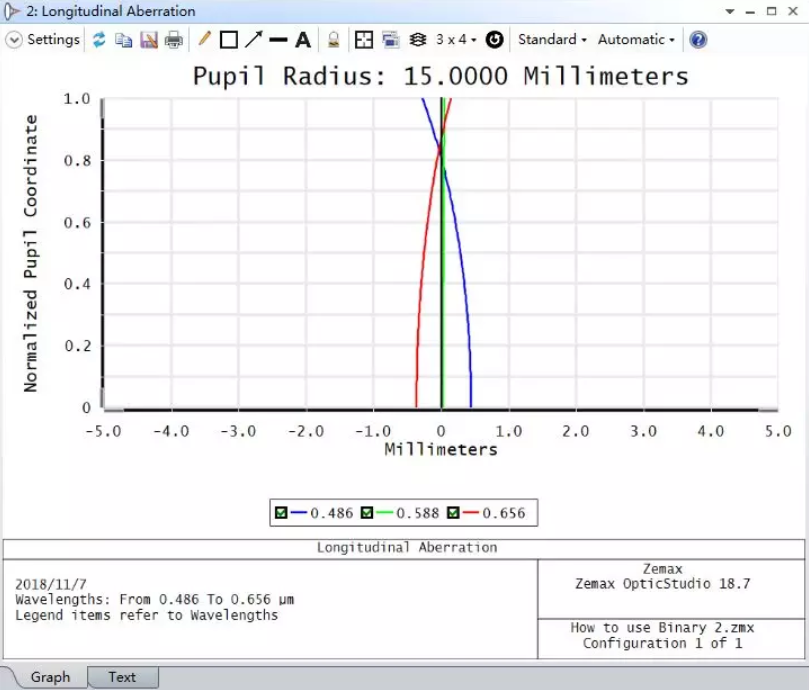

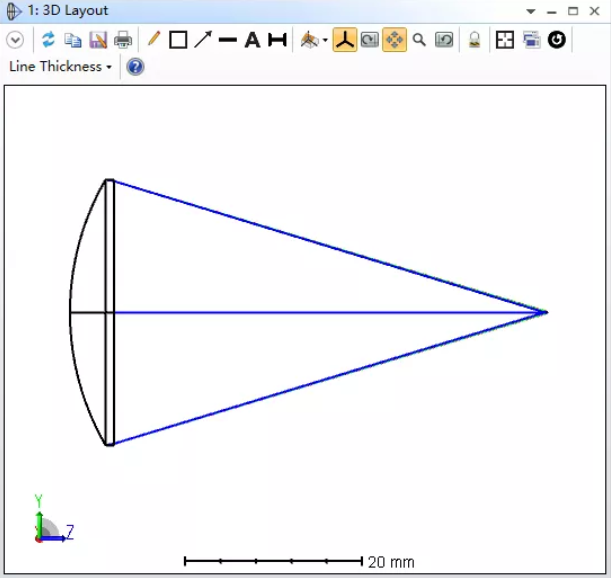

重新優化系統,我們可以看到系統的軸向色差相比之前變小了很多,其軸向像差圖和布局圖如下所示:

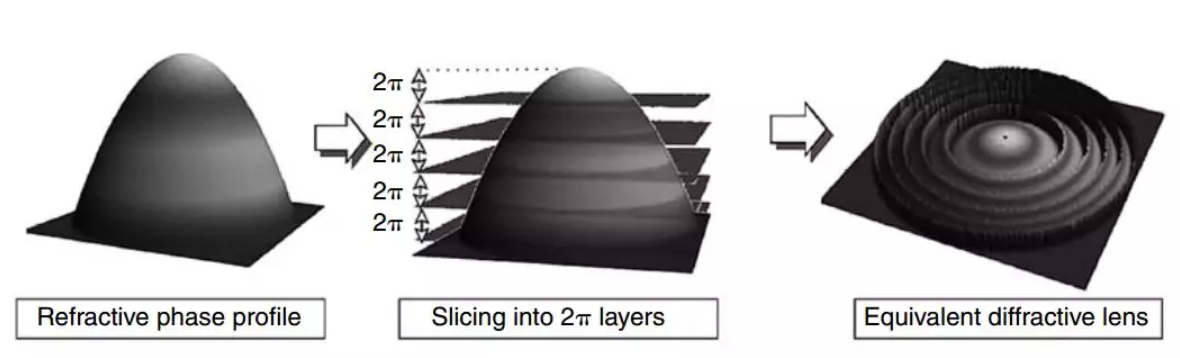

現在我們得到了消色差的Binary2面的附加相位系數和相位分布,為了實現二元面的加工,我們還需要計算每個2π*m衍射區域的徑向坐標。每個相鄰衍射區域的相位差都是準確的+2π或-2π,如下圖所示:

Figure 13.8 from Optical System Design

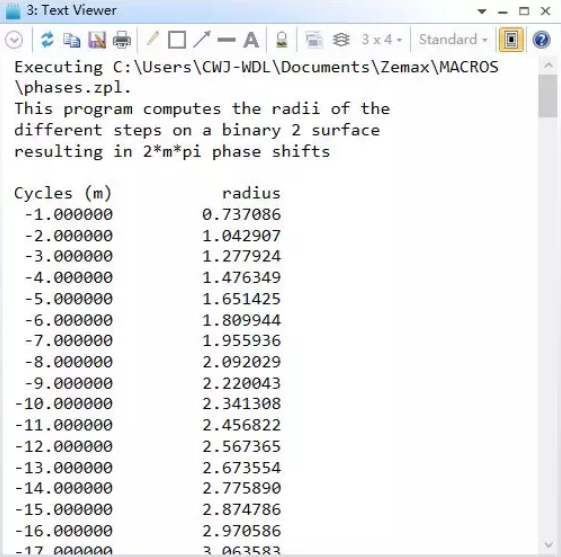

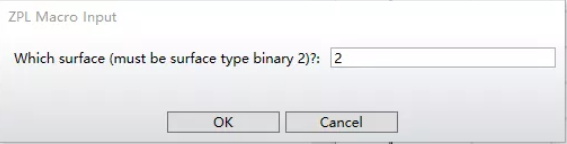

此時我們可以運行OpticStudio內置的宏程序“Phases.ZPL”來計算該相位分布,該宏程序可在編程 (Programming)選項卡 > 編輯/執行 (Edit/Run)中調用,其計算結果如下所示:


最終,宏程序計算出一共需要246個環形衍射區,最后一個環形區距離表面頂點的徑向距離約為14.94mm。
小結
這篇文章通過一個消色差單透鏡的示例演示了如何使用Binary2面型,同時OpticStudio還可以計算出Binary2表面上每個2mπ環形衍射區域的坐標。
