通常需要在設計中表示光學系統，即使您沒有詳細的處方數據，如曲率半徑、眼鏡等。本文展示了如何使用 Zernike 系數來描述系統的波前像差，并在無法使用 Zemax 黑匣子表面文件的情況下生成光學系統的簡單但準確的表示。如果您依賴于使用光學系統測量的實驗數據，但您無法獲得其處方數據，則通常會出現這種情況。

下載

聯系工作人員獲取附件

介紹

有時需要表示光學子系統，而不詳細了解其處方。對于一階計算，近軸透鏡就足夠了，但是當也需要波前像差時，可以使用Zernike相位系數來提供光學系統產生的波前的精確模型。

OpticStudio支持全面的黑盒功能，建議用于此目的。但是，如果無法提供 Zemax 黑匣子文件，則可以使用以下過程。

澤尼克相位數據

如果您想在不透露處方數據的情況下將像差數據分發給客戶，則可以由 OpticStudio 生成這些 Zernike 相位系數，或者如果您正在測量沒有處方數據的鏡頭，則可以通過干涉儀生成。根據您的干涉儀軟件，您可能已經擁有OpticStudio Zernike格式的數據，網格相位數據或.INT文件。OpticStudio可以處理所有這些，但在本文中，我們將僅使用Zernike數據。

Zernike相位數據表示光學系統在特定場和特定波長下性能的測量。因為有關玻璃、曲率半徑、非球面系數等的信息。不是 Zernike 數據的一部分，無法將 Zernike 數據縮放到不同的場或波長。因此，對于要模擬性能的每個（場、波長）對，您將需要一組 Zernike 相位數據。這些可以通過為每個（場，波長）組合提供一個單獨的文件或（更有可能）為每個（場，波長）對提供單獨的配置來輸入OpticStudio。

有一個重要的例外：當被建模的系統是全反射系統時，可以使用Zernike標準SAG表面來模擬給定場點的所有波長下的性能。下一期將詳細介紹此特殊情況。

起始設計

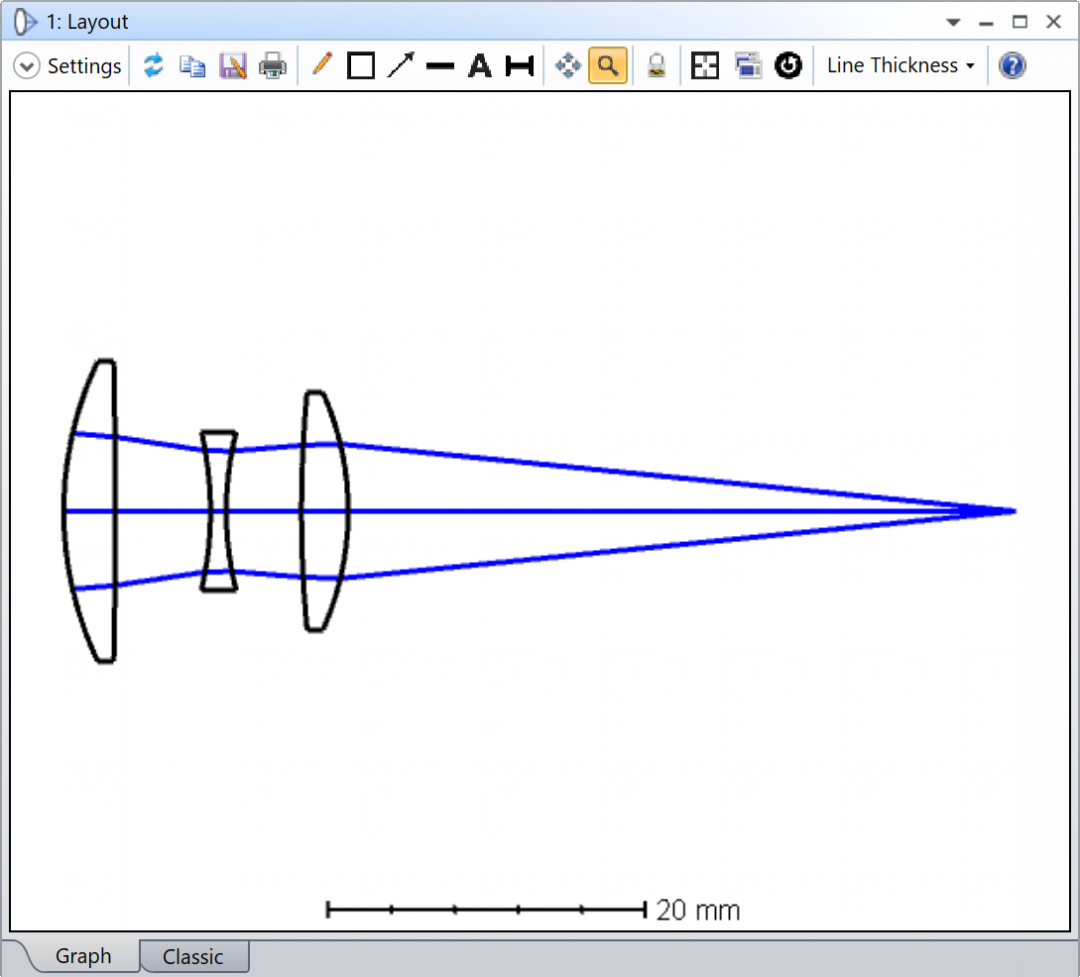

本文中使用的所有示例文件都包含在一個 zip 文件中，可以從本文頂部的鏈接下載該文件。我們將要看的第一個文件是“Cooke one field， one wavelength.zmx”，它基于 OpticStudio 分發的 Cooke 三元組示例文件。顧名思義，此文件基于單個（場，波長）對。

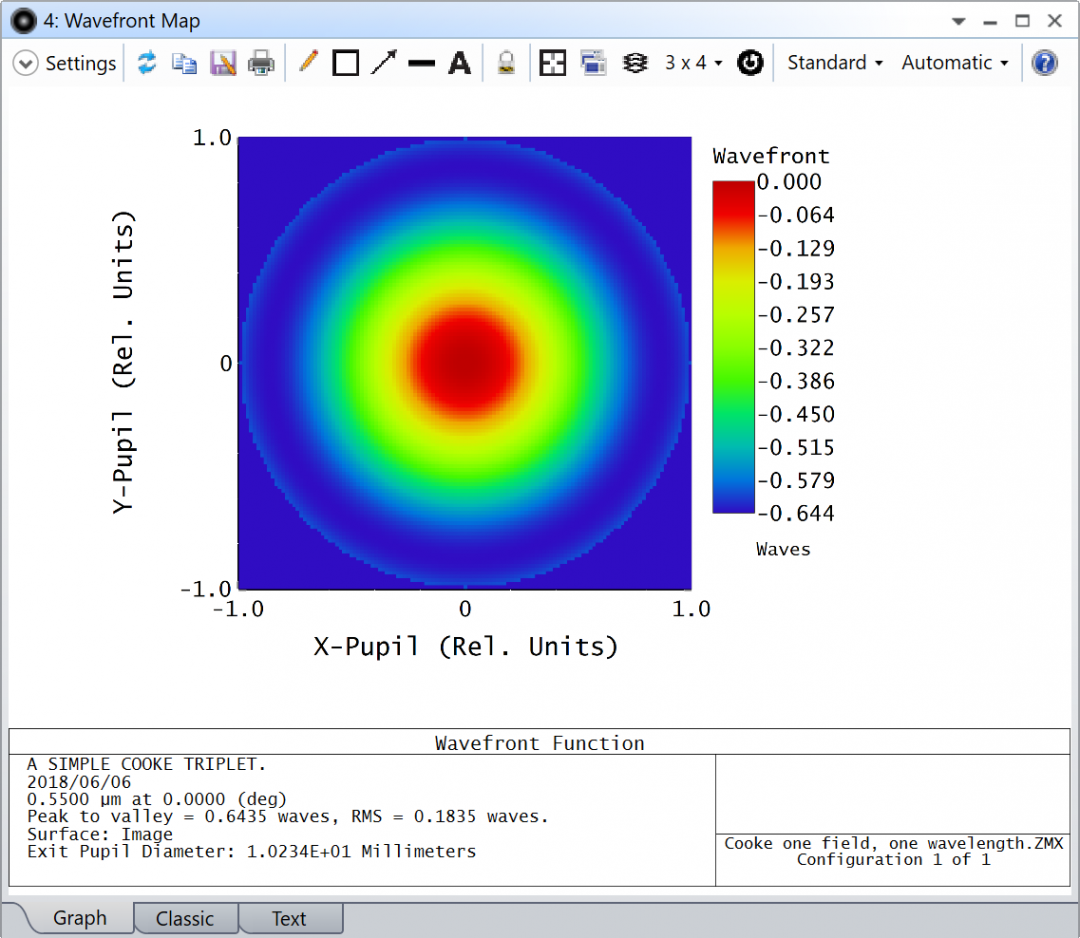

它的波前看起來像這樣：

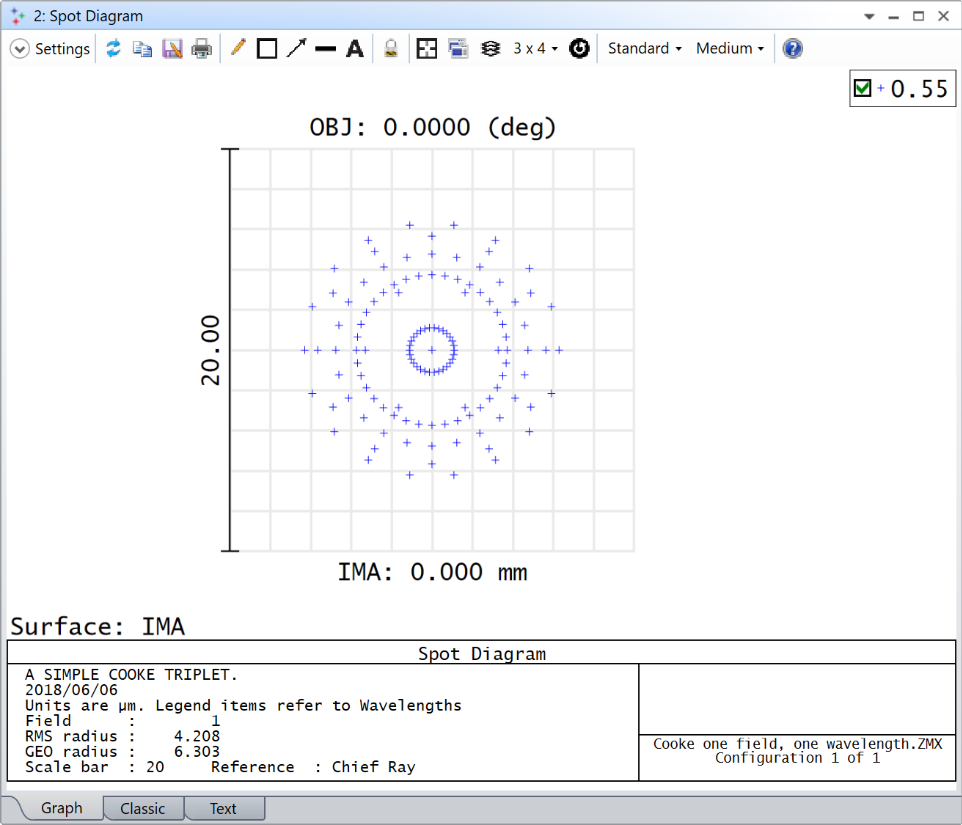

它的光斑大小是這樣的：

現在，澤尼克系數是描述光學系統產生的波前誤差的緊湊方法。為了產生“黑匣子”模型，我們必須首先生成具有相同一階特性的近軸光學系統，然后用Zernike數據像差該近軸系統產生的波前。

我們需要的關鍵近軸數據是出口瞳孔位置和出口瞳孔直徑。所有波前數據都是在出射瞳孔中測量的，因此我們的黑匣子系統必須具有相同的瞳孔數據。對于此文件，瞳孔數據如下所示：

出口瞳孔直徑 = 10.2337 mm

出口瞳孔位置 = -50.9613 mm

近軸當量

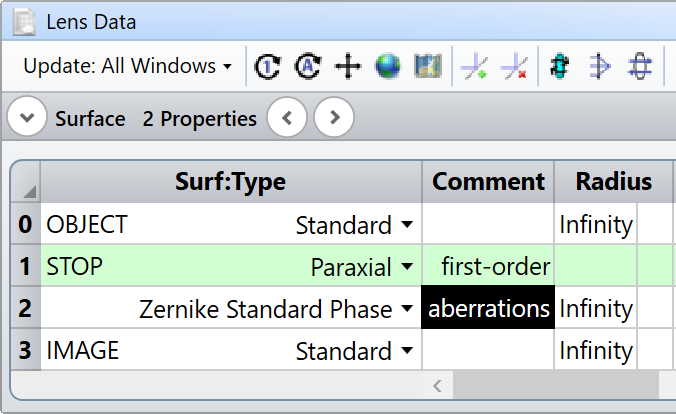

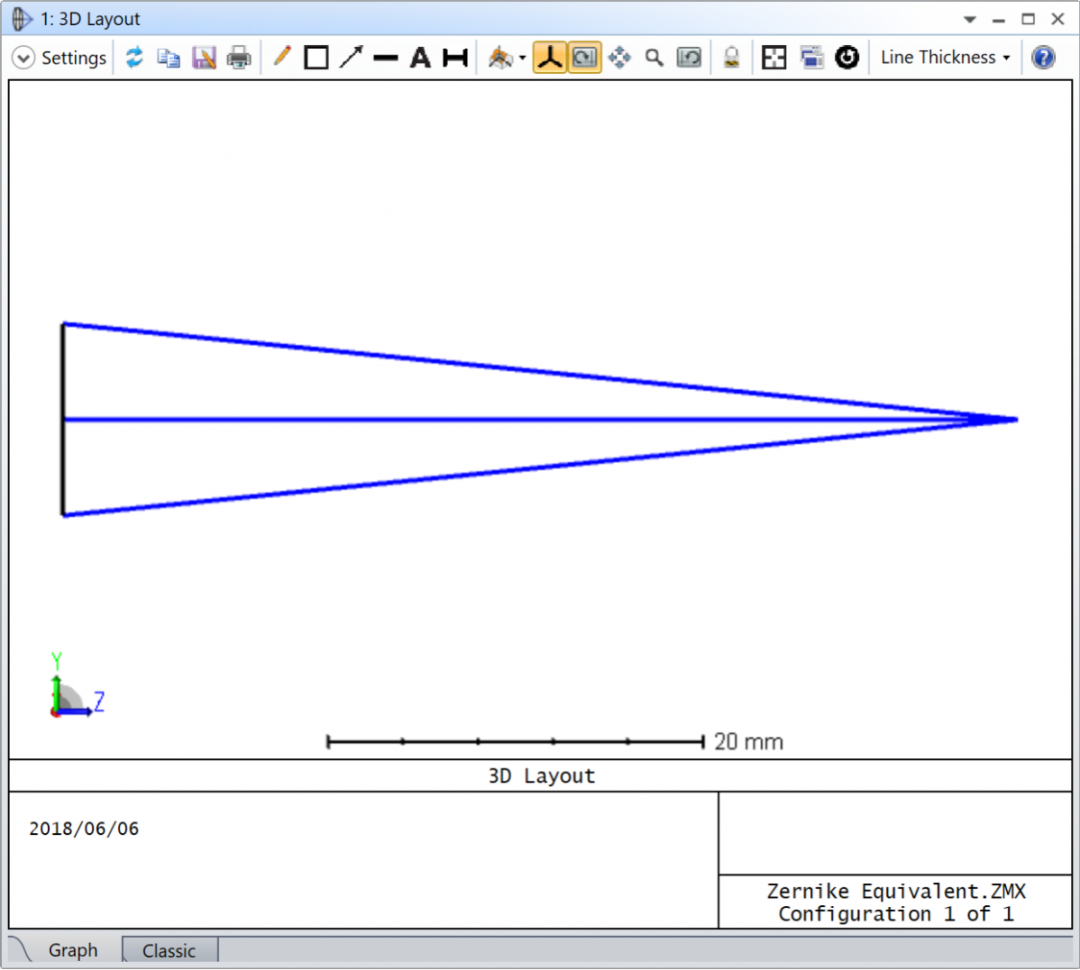

打開文件“Paraxis Equivalent.zmx”。它模擬了相同的系統，只有一個近軸透鏡表面：

請注意以下幾點：

·它使用與原始設計相同的場和波長。

·其入射瞳孔直徑設置為與原始系統的出射瞳孔直徑相同的值。在此文件中，入射瞳孔、停止曲面和出射瞳孔都位于同一位置。

·近軸透鏡的焦距和到圖像表面的厚度均設置為等于原始文件的-1*出瞳位置。-1因子是因為EXPP是從圖像到瞳孔測量的，但表面厚度是從瞳孔到圖像的距離，因此需要改變符號。

·系統具有與原始系統相同的一階屬性。

該系統的出瞳與原始系統的出瞳大小完全相同，位置相同。為了在近軸透鏡輸出上添加像差，我們在近軸透鏡之后使用Zernike標準相位表面。我們的目標是獲取原始透鏡的澤尼克系數，并將它們添加到近軸等效透鏡的澤尼克表面上。

在鏡頭之間復制澤尼克數據

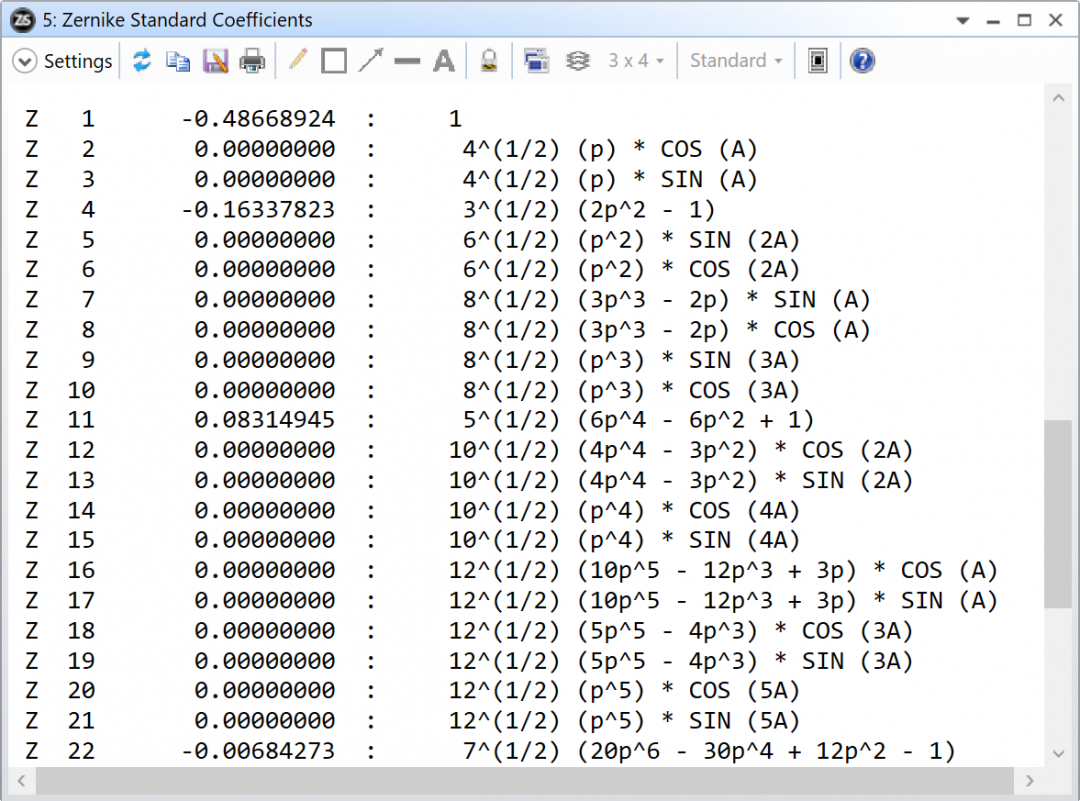

返回“Cooke One Field One Wavelength.zmx”文件，然后單擊“分析...波...澤尼克標準系數”。OpticStudio計算系統的波前，然后擬合一系列Zernike多項式。

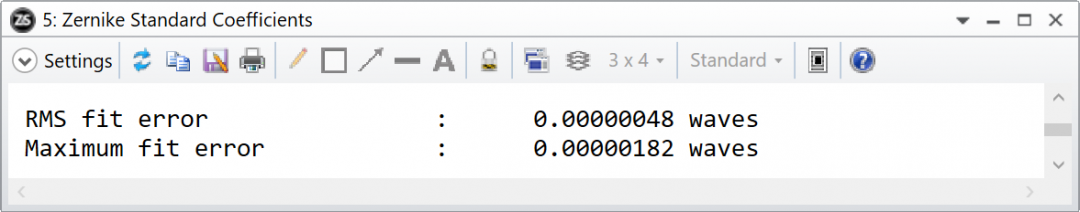

波前的采樣和Zernike項的數量都可以由用戶通過“設置”對話框定義。確定波前是否充分采樣或澤尼克項數量的關鍵參數是RMS擬合誤差和最大擬合誤差。此設計使用采樣和項數的默認參數，可提供

這意味著，當我們從從澤尼克系數重建的波前中減去真實的波前時，誤差是百萬分之一波的數量級。這已經足夠接近了！但是，一般來說，您可能需要調整波前采樣和最大 Zernike 項才能達到可接受的擬合。

我們現在需要將澤尼克系數數據從這個設計轉移到近軸等效設計中。這可以通過打印出 Zernike 數據并重新鍵入來完成，但這很乏味。對于宏來說，這是一個很好的工作。

以下宏（也包含在文章附件中），稱為Zernike Readout.zpl，從此鏡頭獲取Zernike數據，并將其以Tools...在額外數據編輯器上導入數據可以讀取。它經歷的步驟如下：

首先，它定義了它需要的所有變量（L1-19）。

! This macro writes out the Zernike standard coefficients

! of a lens file in a format that can be directly imported

! into the Extra data Parameters of a Zernike Standard Phase surface

! First define the variables we need

! Enter whatever values are appropriate

! Use INPUT statements if you prefer

max_order = 37 # can be up to 231

sampling = 2 #sampling is 1 for 32x32, 2 for 64x64 etc

field = 1

wavelength = 1

zerntype = 1 # Get standard, not fringe or Annular coefficients

epsilon = 0 # only used for Annular Zernike coefficients

reference = 0 # reference to the chief ray

vector = 1 # use the built-in VEC1 array to store the data

output$ = "zernike.dat"

path$ = $PATHNAME() # save the data in the same location as the file we are using

file$ = path$ + "\" + output$

PRINT " Writing data to ", file$

（請注意，采樣和最大 Zernike 項應設置為您用于上述 Zernike 分析的值。然后，宏獲取出口瞳孔直徑和 Zernike 數據 （L21-27）：

! Then get the Exit Pupil Diameter. Use VEC1 to store the data

GETSYSTEMDATA 1

EXPD = VEC1(13) # see the manual for the data structure

normalization_radius = EXPD/2

! Then get the Zernike coefficients up to the maximum required order

GETZERNIKE max_order, wavelength, field, sampling, vector, zerntype, epsilon, reference

請注意，澤尼克曲面的歸一化半徑是出口瞳孔直徑的一半。然后，宏將數據打印到 .DAT 文件的正確格式，以便 Zernike 標準相表面讀取它 （L29-43）：

! Then write them out to file in the format needed for the Import Tool

OUTPUT file$

FORMAT 1 INT

PRINT max_order

FOR order = 1, max_order, 1 z_term = order + 8 # offset to the correct location in the data structure, see manual! PRINT VEC1(z_term)

NEXT order

OUTPUT SCREEN

! End

PRINT "Program End"

END

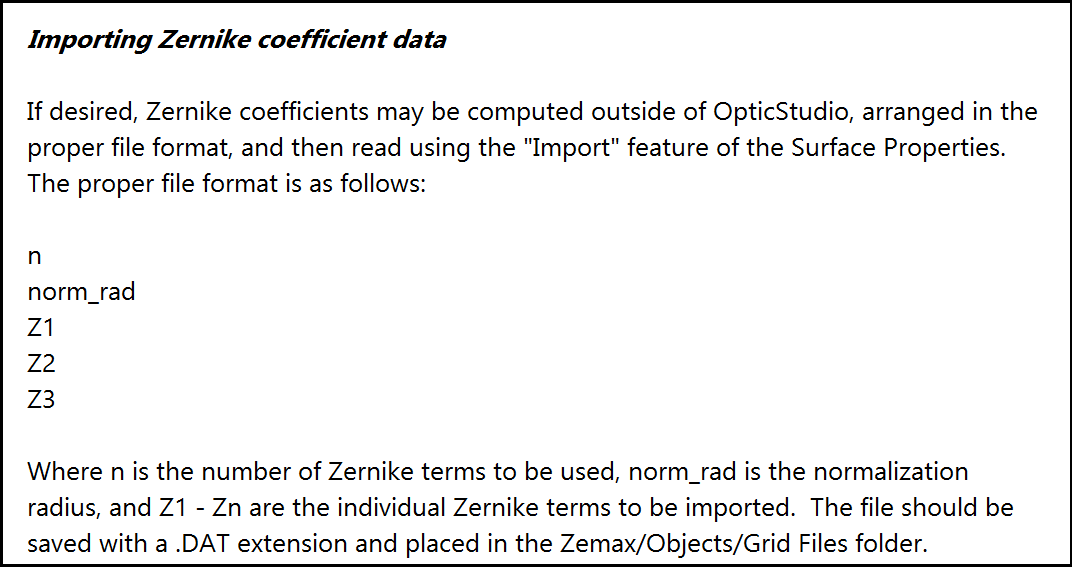

Zernike 數據輸入到“Zernike 標準相”曲面的“參數”列中，如下所示：

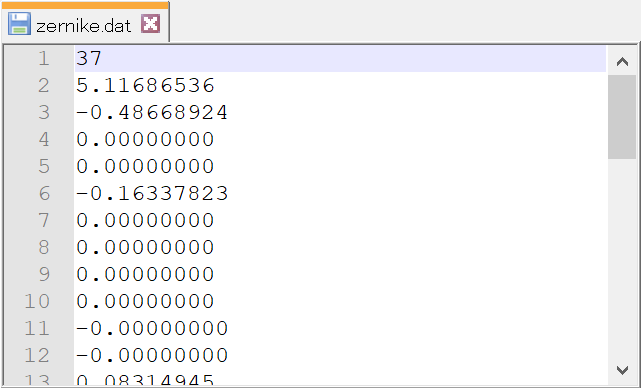

將此宏放入 {Zemax}/宏文件夾中，單擊編程...ZPL宏...刷新列表，以便宏顯示在菜單列表中，然后運行它。它將在與原始OpticStudio文件相同的文件夾中創建一個名為“zernike.dat”的文件。如果在記事本中打開此文件，您將看到：

此文件包含澤尼克標準相表面所需的所有數據。第一個數字是 Zernike 項的數量，然后是歸一化半徑，然后是每個 Zernike 項。額外數據編輯器的導入工具可以直接讀取此文件。

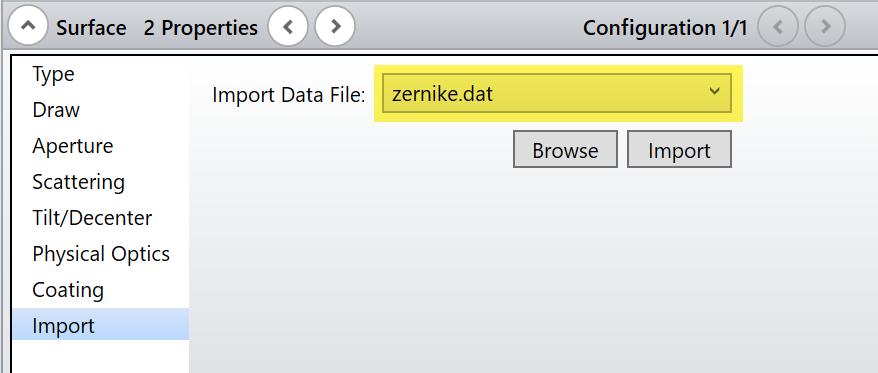

返回到近軸等效透鏡文件。在 Surface 2 屬性的“導入”選項卡中瀏覽并打開 zernike.dat 文件：

?按“導入”按鈕，成功導入數據后將出現Zemax消息框：

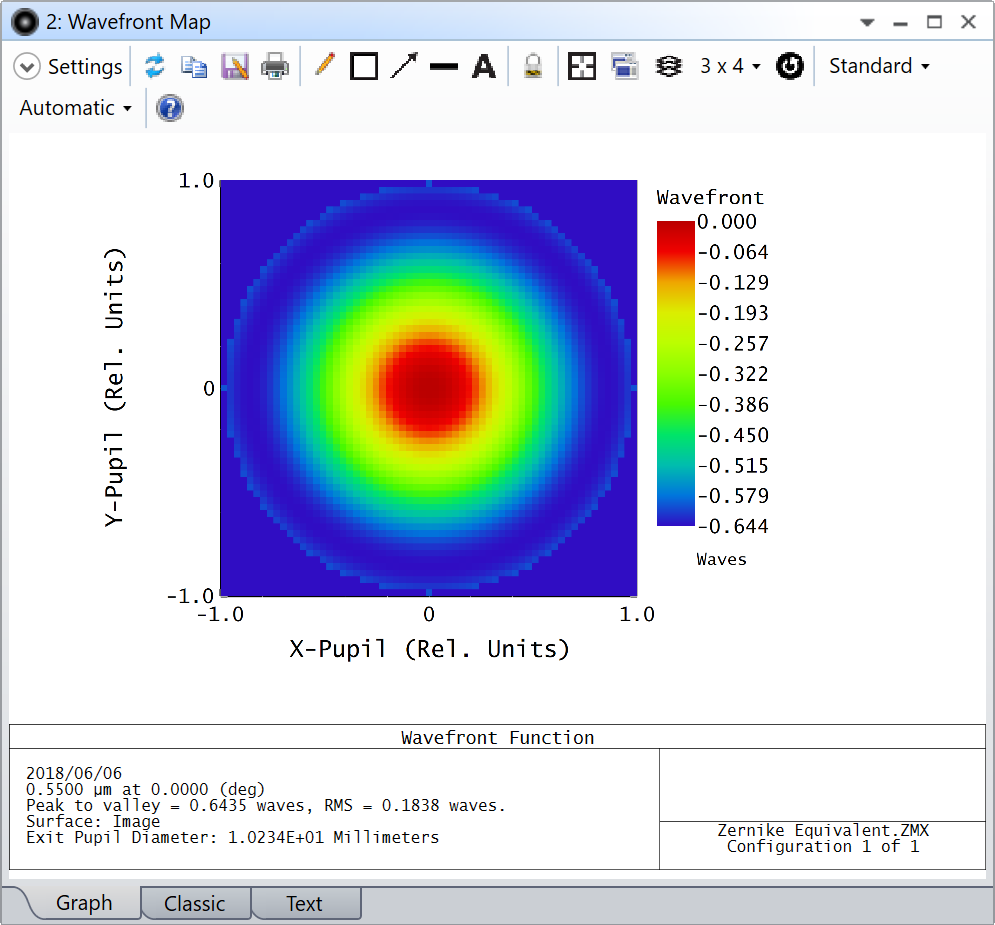

波前錯誤現在顯示：

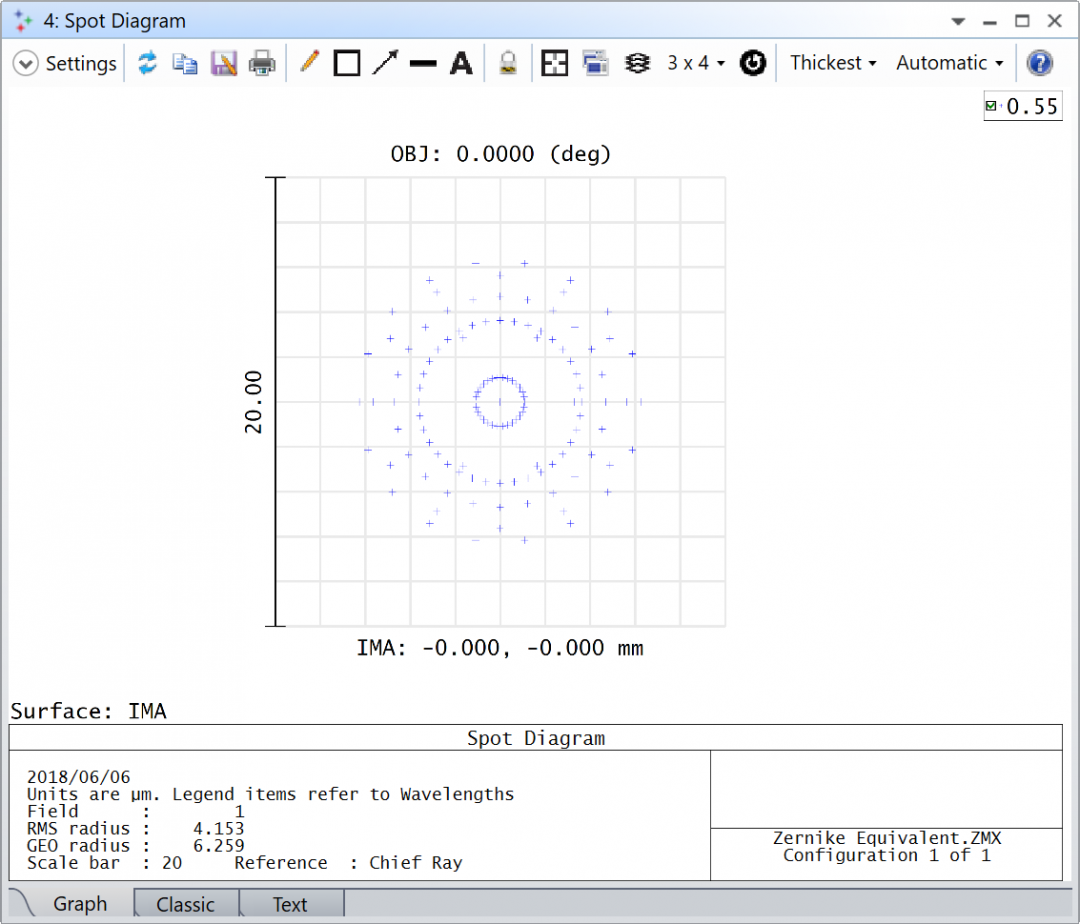

和點圖顯示

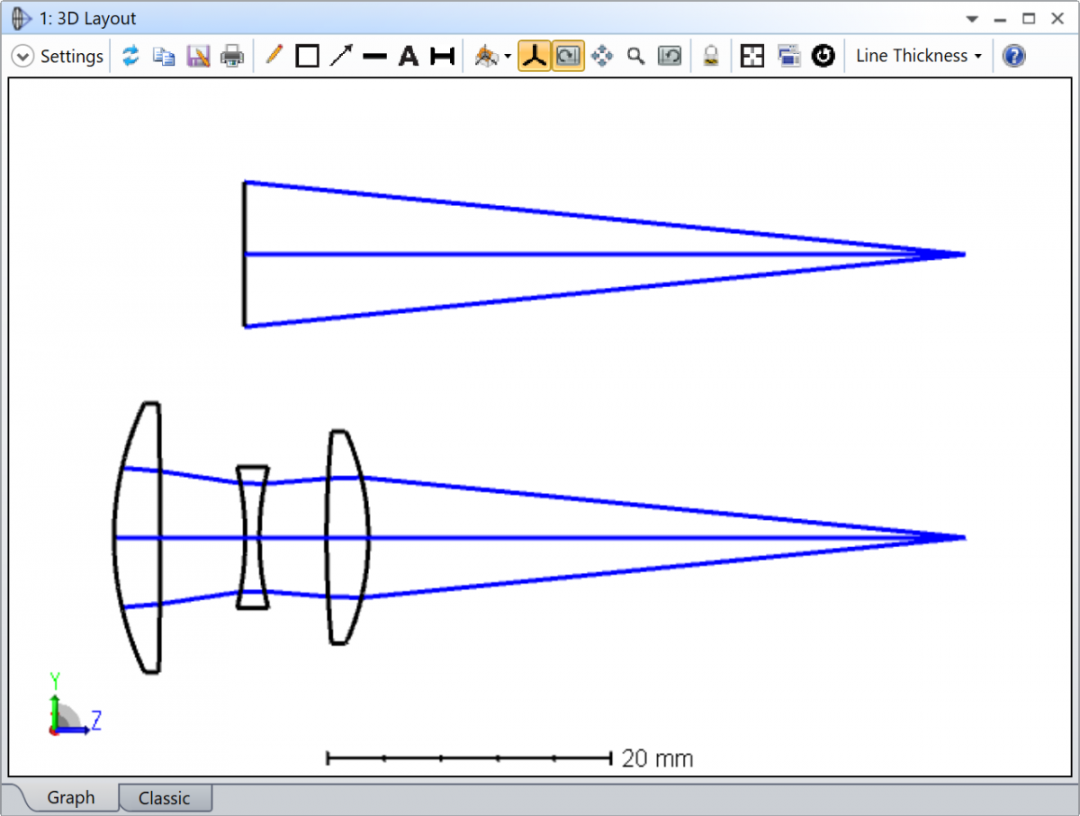

此文件生成與原始文件相同的光線追蹤結果！在隨附的zip中，文件“Zernike Equivalent.zmx”顯示了完成的系統。此外，文件“Direct Comparison.zmx”將同一文件的原始版本和Zernike版本顯示為兩種不同的配置。這允許在文件的兩個版本之間輕松進行比較。
