Ansys Zemax | 如何建模離軸拋物面鏡

離軸拋物面反射鏡是光學工業中一種重要的設計類型。本文演示了如何根據制造商給出的規格設計一個離軸拋物面反射鏡,并演示如何使用主光線求解將像面中心與主光線路徑對齊。

下載

聯系工作人員獲取附件

簡介

離軸拋物面反射鏡的優點是光束通過反射到達像面途中將不會受到遮擋。使用 OpticStudio 可以很簡單地建模一個表面的任何離軸部分,不管其是否為拋物面。本教程將向您展示如何建模一個離軸拋物面反射鏡。這里所示的概念適用于任何偏心表面,并不局限于離軸拋物面反射鏡。

離軸拋物面鏡設計參數

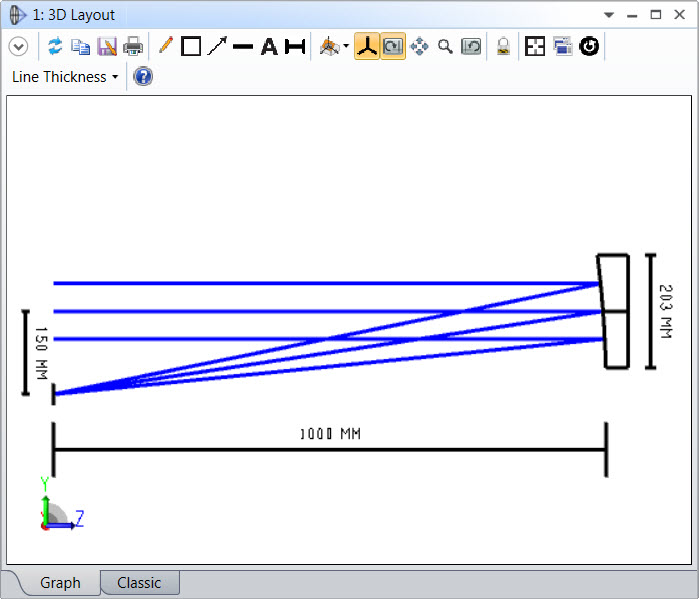

我們將制作一個商用的離軸拋物面反射鏡。這個設計練習的目標是能夠使反射鏡在光軸(Z軸)上的任意一點繞X軸傾斜。反射鏡的規格如下:


?離軸距離:150mm


焦距:1000mm


元件物理直徑:203mm


反射鏡背面的基底垂直于光軸。


如果您不熟悉任何在本教程中使用的步驟,請先參考 “如何使序列光學元件傾斜和偏心” 文章后,再嘗試本文內的詳細步驟。

輸入基礎幾何結構

設計開始時,我們將首先定義系統設置。在系統資源管理器中進行以下調整:

·設置 系統孔徑 (Aperture)...孔徑類型 (Aperture Type) :入瞳直徑 (Entrance Pupil Diameter) 和孔徑值 (Aperture Value) :100

·設置 單位 (Units) ...鏡頭單位 (Lens Units):毫米 (Millimeters)

·設置 波長 (Wavelengths) ...波長1 (Wavelength 1) : 0.550 um

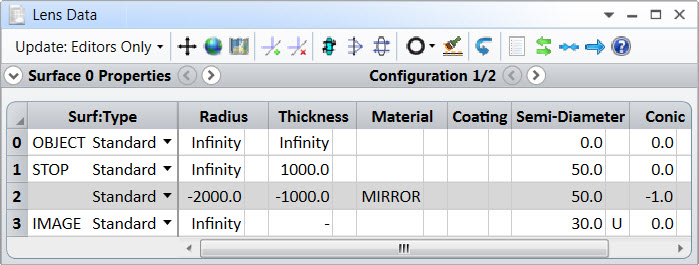

接下來我們可以開始定義系統的幾何結構。在鏡頭數據編輯器中的光闌面后添加一個表面,然后在表面1-3上輸入以下參數。請注意,像面上有一個用戶定義的30 mm 的半直徑,如求解欄中所顯示。


標準面的矢高值或Z坐標定義為:


其中 c 是曲率(曲率半徑的倒數),r 是鏡頭單位下的徑向坐標,k 是圓錐系數。定義中,雙曲線的圓錐系數小于 -1,拋物線的圓錐系數等于 -1,橢圓的圓錐系數在 -1 和 0 之間,球面的圓錐系數為 0,扁橢球的圓錐系數大于0。要使鏡面呈拋物線形式,輸入圓錐系數為 -1。

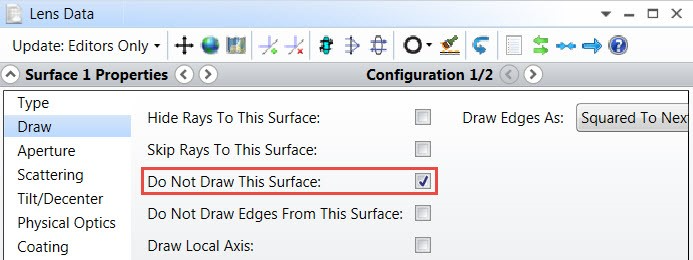

因為鏡面的焦距是曲率半徑的一半,所以輸入曲率半徑為 -2000 mm 。曲率半徑的符號是負的,因為曲率中心在鏡子的左邊(沿- Z軸方向)。另外,因為表面1和像面在同一位置,所以我們將選擇不在視圖中繪制表面1,以便我們只能看到該位置的像面。在表面屬性中設置以下屬性:

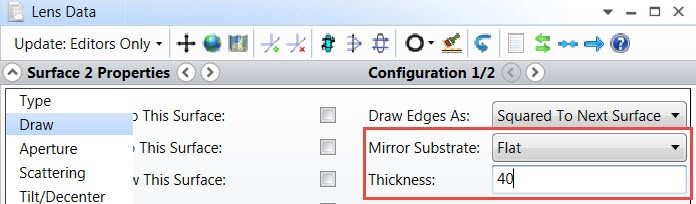

要使反射基底平坦且與光軸正交,請在表面屬性對話框中選擇以下選項。因為制造商沒有在他們的網站上指定基底的厚度,我們將設置厚度 (Thickness) :40mm。

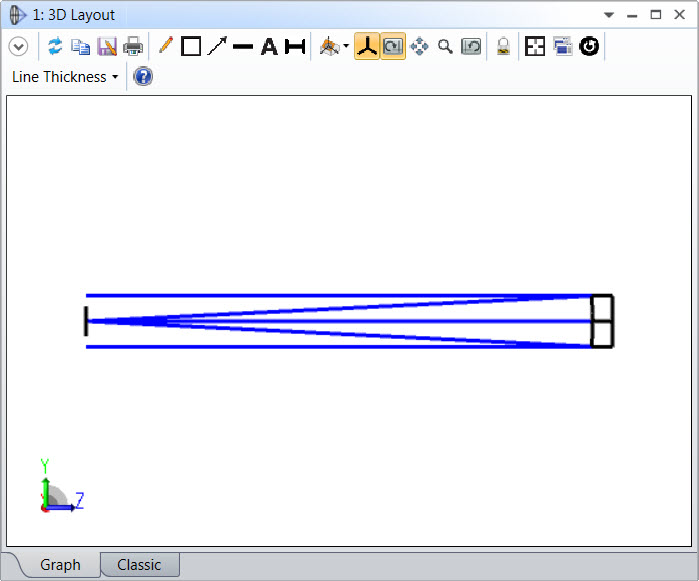

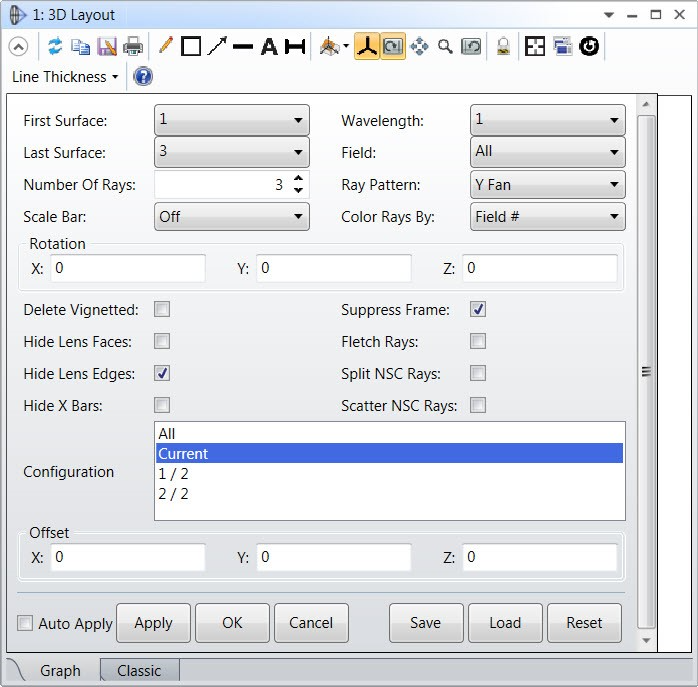

使用以下設置打開3D布局圖。


增加離軸距離

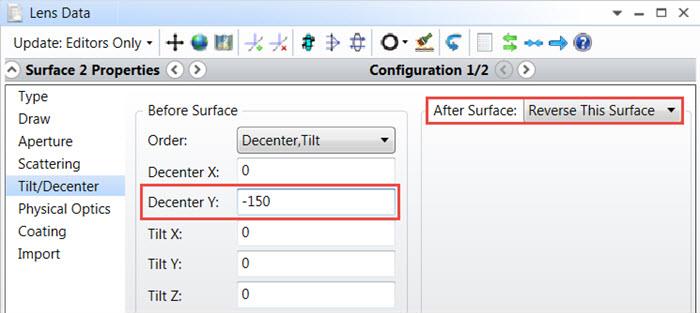

在表面2的表面屬性的傾斜/偏心選項中,設置Y 偏心:- 150mm。

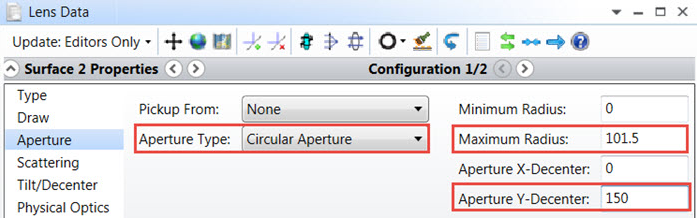

根據制造商的規格,離軸距離是150 mm,鏡子的物理直徑是203 mm。在表面屬性 (Surface Properties) 菜單的孔徑 (Aperture) 選項中指定正確的孔徑大小和位置。

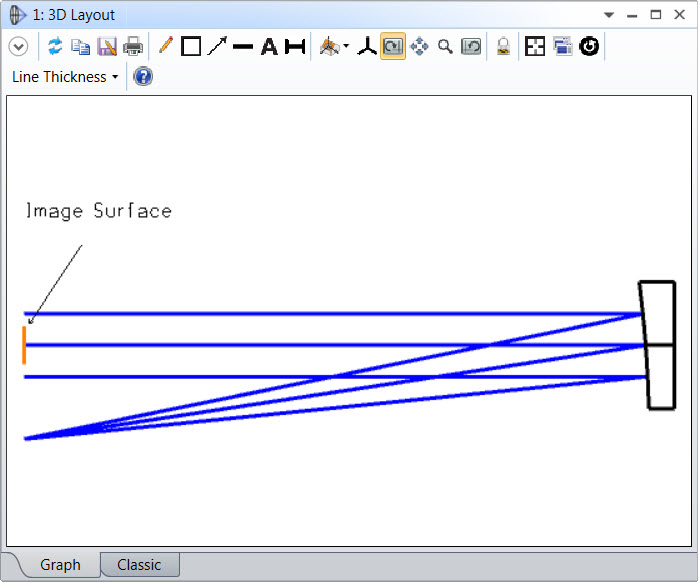

打開3D布局圖。

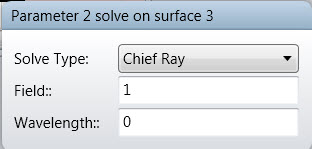

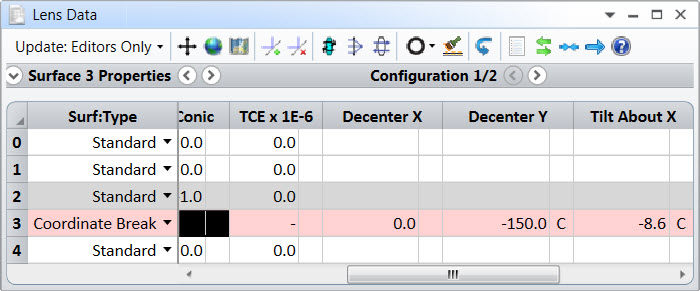

注意光線的趨勢是遠離坐標系的。為了使像面居中并使其與主光線正交,需在像面前插入一個坐標間斷面,并將主光線求解放置在 Y 偏心和 X 傾斜的參數上。OpticStudio 會自動計算使主光線在正入射情況下?lián)糁性摫砻嬷行乃璧钠暮蛢A斜數值。

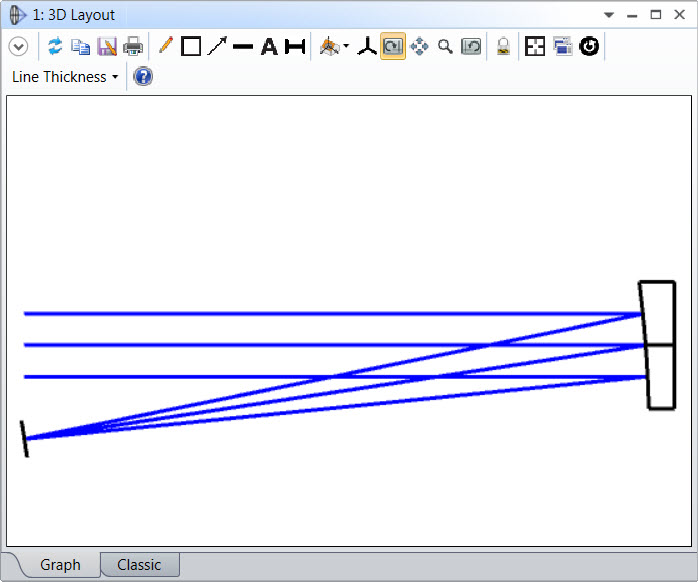

刷新3D布局圖。



結果完美!
