在光機系統的創建過程中，光學工程師需要將最終完成的光學設計與機械工程師共享，這樣才能構建滿足裝配需要的機械幾何結構，并創建完整的光機設計虛擬原型樣機。

在本文將展示如何將導出CAD文件 (Export CAD File) 工具用于單透鏡示例，并解釋一些導出設置和該工具的限制性。

聯系工作人員獲取附件

簡介

導出CAD文件 (Export CAD Files) 具可用于將序列或非序列元件輸出為常見的CAD文件格式，如IGES、STEP、SAT等。這對于從OpticStudio中將光學設計遷移到機械設計軟件（SOLIDWORKS或CREO等，可用于建模必要的機械部件并創建完整光機設計的虛擬原型樣機）中是非常方便的。導出CAD文件工具也可以用來導出整個系統的光路，為機械工程師提供實用的指南以避免光束遮擋。

導出單透鏡

本文附件中包含序列 (Sequential) 模式下搭建的單透鏡。打開該文件之后，你可以通過點擊：文件 (File )> CAD文件 (CAD Files) 打開導出CAD文件工具，此操作將打開一個獨立窗口，該窗口包含控制導出選項的若干不同設置。以下將簡要描述最常用的設置，可以通過點擊“文件 ( File )選項卡>輸出文件 ( Export )組>CAD文件 (CAD Files)”，在OpticStudio的幫助文件中查看更多細節信息。

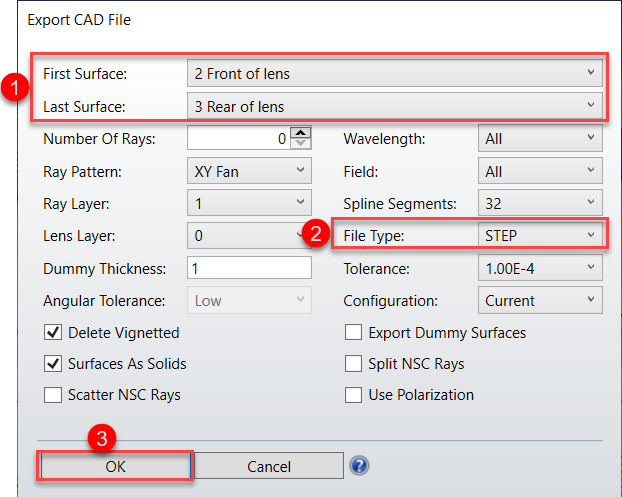

假設您只想導出構成單透鏡的兩個表面，即前表面和后表面，可以通過以下選擇完成：

1.通過輸入起始面 (First Surface) 和 終止面 (Last Surface) 確定要導出的表面范圍；

2.通過選擇文件類型 (File Type) 選擇要導出表面的格式 (OpticStudio支持導出為：STEP、IGES、SAT和STL格式)；

3.點擊“OK”。

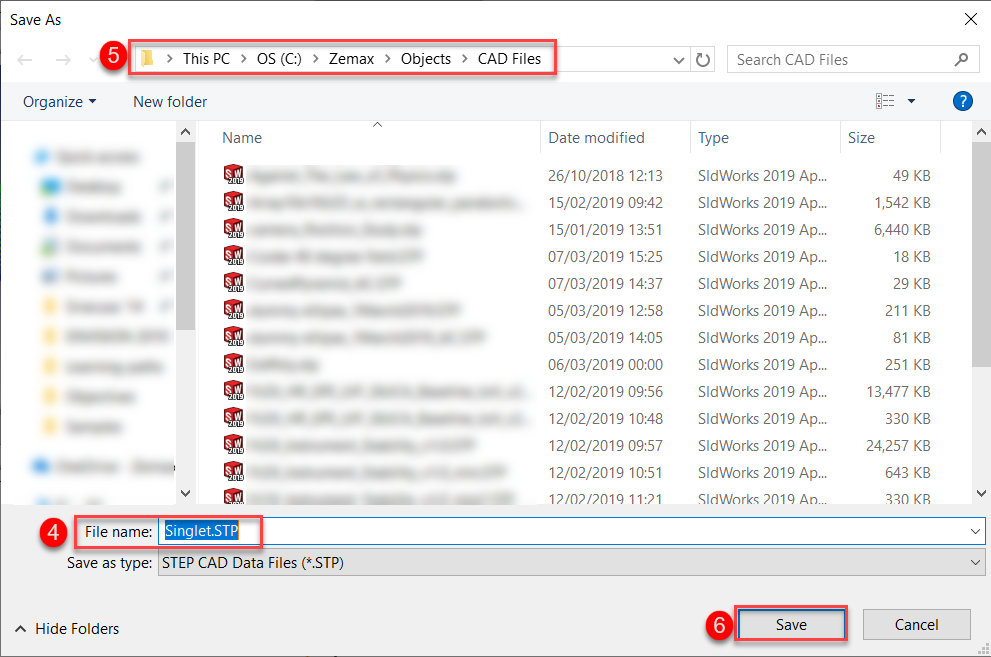

單擊“OK”打開標準文件資源管理器窗口，在此窗口進行如下操作：

4.輸入文件名稱 (File name);

5.選擇文件位置；

6.選擇“保存 (Save) ”運行導出CAD文件工具，導出所需的表面。

如何導出光線

導出CAD文件工具也可用于將光線信息導出為IGES、STEP和SAT格式。注意，STL格式不支持直線實體，因此在導出為STL格式時，不能導出光線。

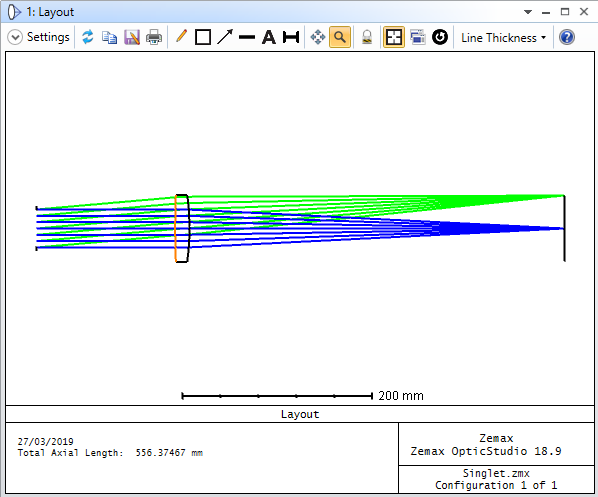

假設您希望使用與上述示例類似的設置導出完整系統，但是此設置下OpticStudio布局圖 (Layout) 中只顯示兩個視場點的光線。

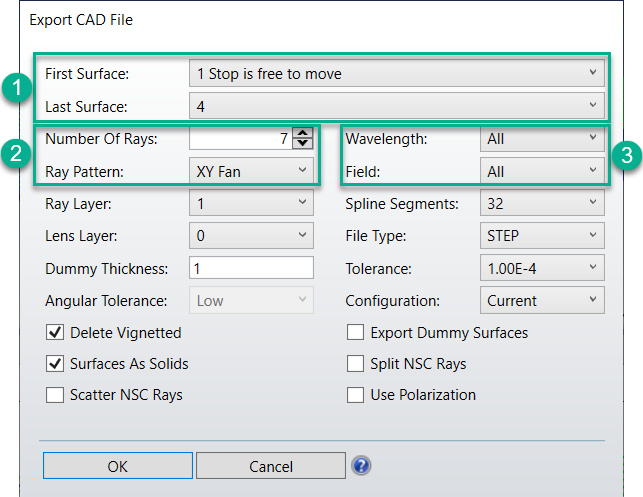

為導出光線，打開文件 (File) >CAD文件 (CAD Files)，并進行如下操作：

1.選擇起始面：1光闌自由移動，終止面：4，確定表面范圍；

2.通過選擇光線樣式 (Ray Pattern)：XY扇形 (XY Fan)，光線數量 (Number Of Rays)：7，輸出光線樣式和密度；

3.波長 (Wavelength)：所有 (All)，視場 (Field) ：所有 (All) ，輸出所有光線。

最后，完成上述設置后運行導出CAD文件工具。

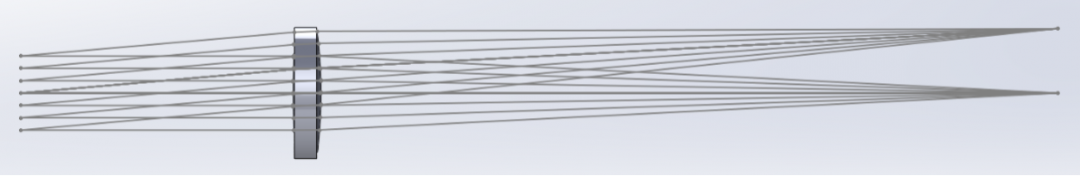

創建的STEP文件可以在CAD軟件中打開，如下圖所示：SolidWorks生成的光線分布與OpticStudio中顯示的相同。

導出CAD文件工具也可以在非序列模式 (Non-Sequential Mode) 下使用。與序列模式的主要的區別是：非序列模式下的光線數量和光線樣式選項是灰色的，這是因?yàn)橐獙?dǎo)出的光線數量和分布由要導出的光源物體 (Source Objects)及非序列元件編輯器 (Non-Sequential Component Editor) 中的#陳列光線條數(# Layout Rays)控制。

導出數據的限制

OpticStudio支持多種類型的復雜表面和物體形狀的建立，在OpticStudio中可以精確地建立這些形狀的模型，并滿足光學光線追跡分析所需的非常高的數值精度。然而，OpticStudio支持的大多數復雜光學形狀在常用的CAD程序中沒有類似的模型，在一般CAD文件格式（如IGES、STEP和SAT）中也沒有精確的代表物體。

因此，OpticStudio必須使用最接近的CAD格式來模擬近似精確的表面形狀。這種近似通常是很實用的，但是對于一些非常精確的非球面形狀，這種近似對于其光線追跡來說仍不夠精確。這不是OpticStudio產生的限制，而是CAD數據交換格式的限制，OpticStudio需要將數據導出到CAD程序。在一些罕見情況下，可能需要在CAD程序中直接重新創建復雜的幾何物體，而不是使用OpticStudio的導出功能。
