提問：

最近在用Zemax進行光束整形的時候發現POP物理光學仿真會提示光束束腰尺寸小于探測波長，這樣的警告該如何處理？以下有關于我建立的仿真模型，請幫忙看下是否是哪里設置錯誤導致的。

（1）文件1參數設置時，光源束腰按照為FWHM半角4°、15.5°進行計算（看zemax手冊中指光束束腰計算對應的是遠場發散角-半角計算得到），此時仿真無任何報錯，但像面上仿真得到的光斑尺寸還是相差很多（實測束腰Y6.5um，X160um），查過很多廠家的發散角定義方式，都是給的全角，若是按照Zemax定義的半角計算為什么會有如此大的差距？

（2）文件2參數設置時，光源束腰按照為FWHM半角8°、31°進行計算，提示有以上報錯，同時最后仿真得到的像面處的光斑垂直方向尺寸為8um左右，與實測束腰6.5um左右還是有一定差距；

回答：

您好，幾個問題說明一下：

1）?Zemax確實是半角定義

2）?發散角與束腰轉化公式。我算了以下，和您系統里的值略有差距

3）?此處實測束腰指的是束腰直徑還是半徑？我們軟件匯報的是半徑。以及這個光束大小是怎么定義的？1/e^2大小嗎？軟件里給出的Width POPD 23 24是根據二階矩（second moment）定義的，當且僅當光斑是Gaussian分布時與1/e^2大小相等。由于像差存在，在像面上可能略有差距也是正常。如果要獲取1/e^2光斑大小，得從POP的text復制出數據后自行處理了。

4）?光束束腰尺寸小于探測波長——這個報錯沒辦法。出現這個錯誤說明了發散角比較大了標量衍射理論應付不過來，此時POP就不準了。不過當發散角較大標量衍射理論失效時，用幾何光線倒是可以做一定程度上的逼近，可以也用幾何光線看看結果。

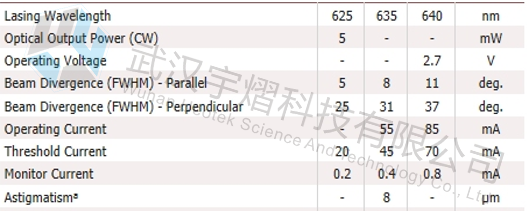

5）?您的激光器型號時635對吧？看到參數表里有個astigmatism = 8um的數據。這個值不可忽略。它指的是X和Y方向是的束腰位置，前后有差8um。不清楚您此處的astigmatism定義具體怎么樣的，是X在Y前8um還是反之。這個信息最好跟供應商確認一下。

如有進一步問題，歡迎繼續討論。
