在Zemax OpticStudio中，當我們從子午和弧矢兩個方向分析系統像差時，正確的理解子午和弧矢方向就會顯得尤為重要，例如波前(Wavefront)、光程差(Optical Path Difference)、調制傳遞函數(MTF)等等。

本文主要說明了：

1、常規的子午面和弧矢面；

2、OpticStudio中的子午面和弧矢面；

3、子午面和弧矢面的旋轉；

4、MTF(調制傳遞函數)對旋轉的響應。

離軸物方視場的子午面和弧矢面

軸外物點的主光線與光學系統主軸(Z軸)所構成的平面為子午面，過軸外物點的主光線并與子午面垂直的平面為弧矢面。對于一個旋轉對稱系統，物點沿Y軸分布，不同的物點代表了不同的視場，因此可以用來評價系統的成像特性。在本例中：子午面是YZ平面，弧矢面就是包含主光線和光瞳面(Pupil)X軸的平面

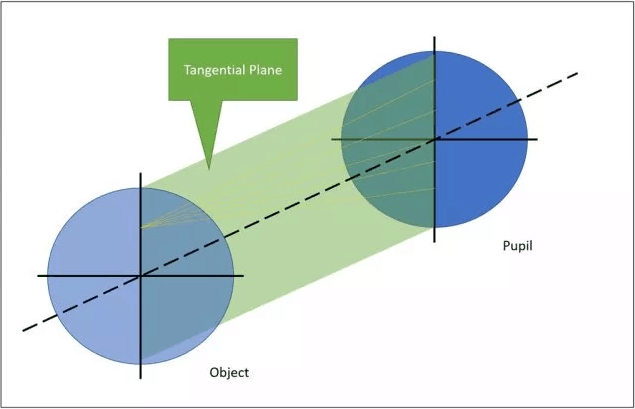

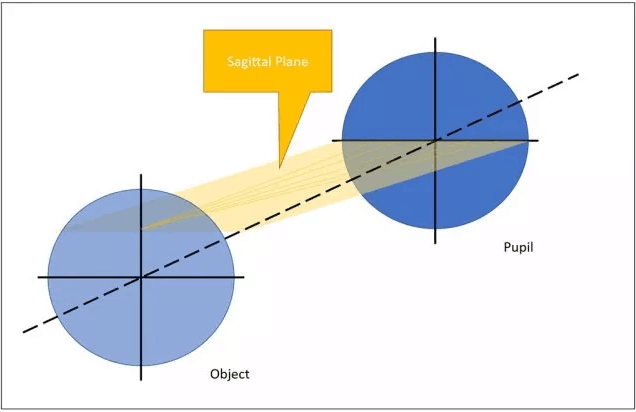

圖1：旋轉對稱系統的子午面和弧矢面

然而，對于一個非旋轉對稱的系統，上面的結論就不再適用。在Zemax OpticStudio中，子午面總是包含光瞳面坐標系Y軸(即子午面始終為YZ平面，由物點和Z軸決定；弧矢面為過入瞳中心與子午面垂直的平面)，需要注意的是該定義與一般教科書中的定義有所不同。對于離軸物點，教科書中定義的子午面為包含物點和物空間中Z軸的平面，如下圖中所示：

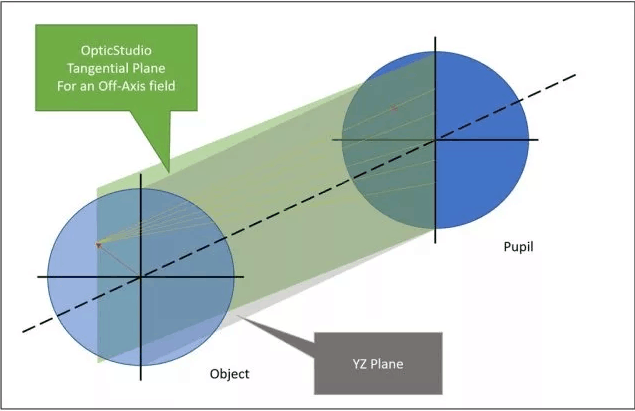

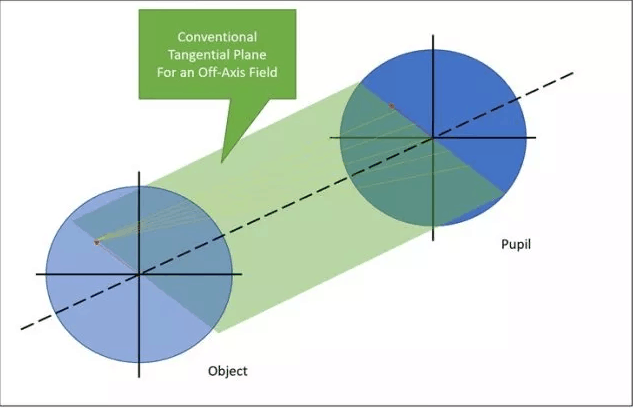

圖2：離軸視場中，常規的子午面(上)和Zemax OpticStudio子午面(下)

Zemax OpticStudio中有些算法，比如POWF和快速半直徑計算(Fast Semi-Diameter computation)是根據教科書中子午/弧矢方向定義計算的，而不是用OpticStudio中的定義。可以查看幫助文檔(Help Files)來獲得更詳細的信息。

本文討論的子午/弧矢面，都是基于上文Zemax OpticStudio中的定義，而不是教科書中的定義。

光程差和子午角

如前文所述，在Zemax OpticStudio中，無論物點在物空間的什么位置，子午/弧矢面總是分別包含光瞳坐標系Y/X軸。

在Zemax OpticStudio子午/弧矢面可以利用參數子午角(Tangential Angle, TAN)或者漸暈角(Vignetting Angle, VAN)實現其子午/弧矢面沿著光瞳坐標系Z軸旋轉。在這里，TAN與VAN是同一個概念.

Zemax OpticStudio 16.5之后，我們把VAN的命名改成了更易理解的TAN。

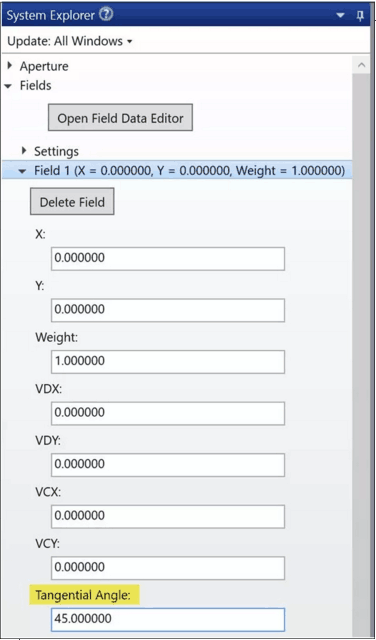

圖3 System Explore中的TAN

子午角定義的旋轉本質上跟光瞳坐標的旋轉是一樣的。在波前圖中可以輕松地觀察到。

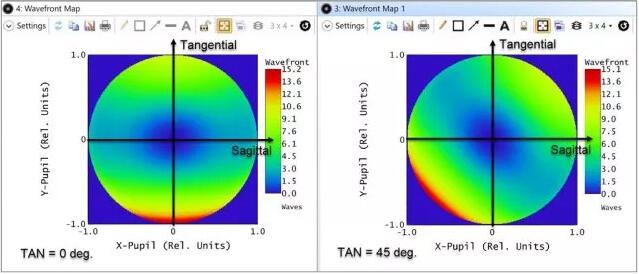

圖4 波前圖中，使用TAN參數旋轉光瞳坐標

左邊的波前圖TAN = 0°。右邊波前圖中，通過設置TAN=45°，子午/弧矢方向被旋轉45°。在基于光瞳坐標的分析中，改變子午角可以提供更多信息，例如光程差和光扇圖。

需要特別指出的是，子午面和弧矢面的旋轉是在光瞳坐標系下發生的旋轉，而不是物空間或像空間。理解上面的區別是非常重要的，有利于理解下文子午角對調制傳遞函數的影響。

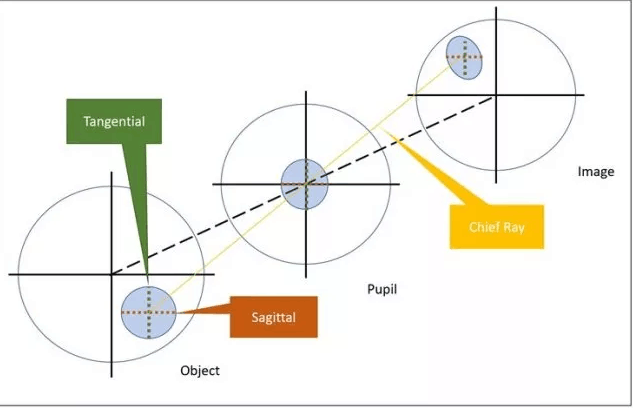

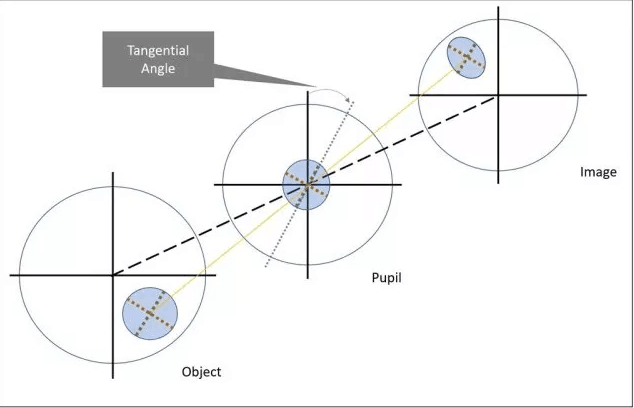

圖5 旋轉之前的子午面和弧矢面(上)和旋轉之后的(下)

快速傅里葉變換調制傳遞函數（FFT MTF）和視場旋轉

在分析FFT MTF過程中，子午角旋轉是非常有利的工具。FFT MTF會計算光瞳坐標系下，子午/弧矢方向的結果，并且在非旋轉對稱系統中，為了充分分析FFT MTF，子午角旋轉是必需的。

子午角在FFT MTF分析中一些特點：

1、對于旋轉對稱系統，定義子午角參數的值和旋轉物方視場是一樣的效果。相比精確計算旋轉后視場點的坐標來說，定義子午角進行旋轉會更容易實現。

2、對于非旋轉對稱系統，子午角旋轉和視場旋轉會產生不同的MTF。相反，對于一個確定旋轉角度的視場，子午面的結果是根據子午角定義的子午面來計算的，并且視場旋轉和子午角旋轉都是全面分析系統的必要的互相獨立的步驟。

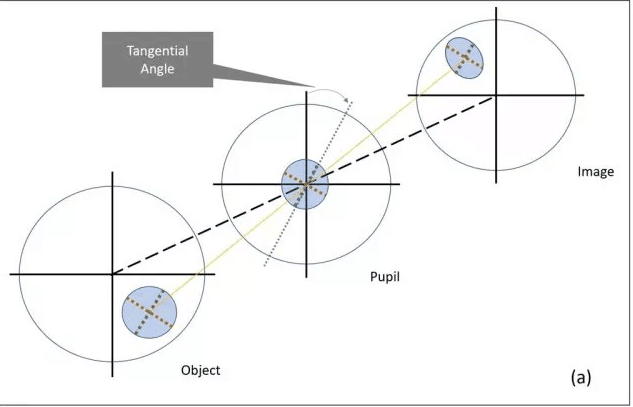

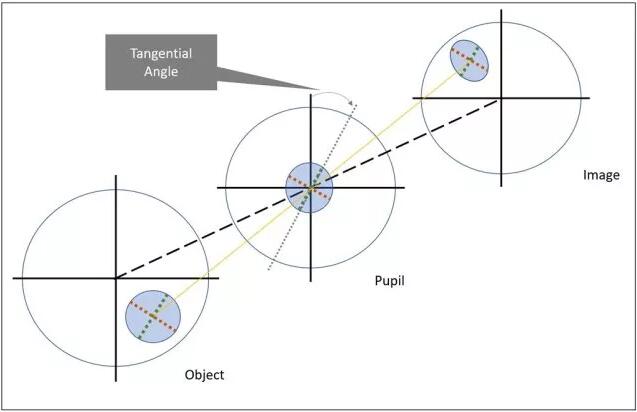

圖6 旋轉對稱和非旋轉對稱系統午角旋轉

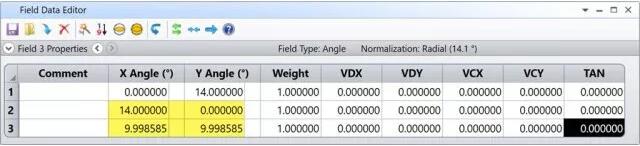

讓我們以28°雙高斯鏡頭(Zemax/Samples/Sequential/Objective/Double Gauss 28 degree.zmx.)為例來進一步說明。打開示例文件，刪除視場1和視場2，同時添加兩個的新場：(14, 0)和(9.998585, 9.998585)。這三個視場的視場角均為14°。

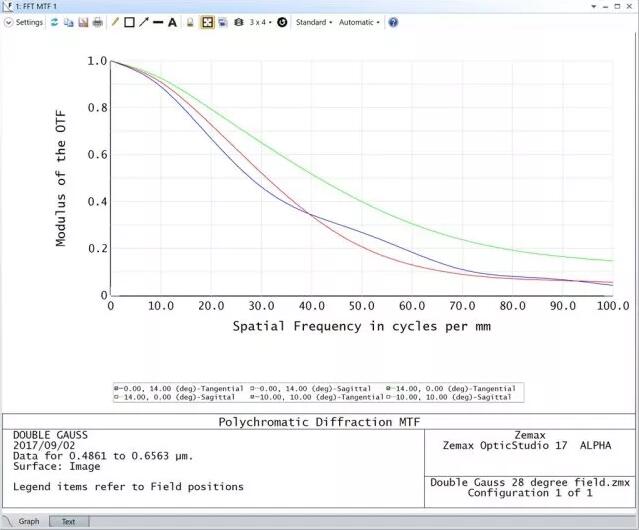

在FFT MTF分析中，三個視場的子午方向結果圖如下所示：

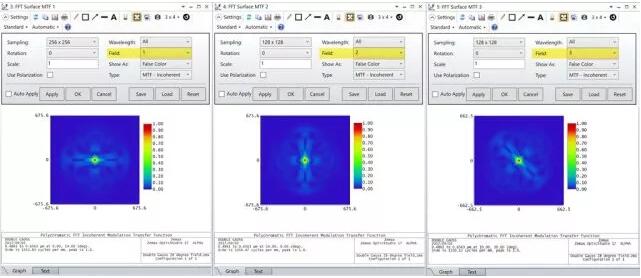

出乎我們意料的是對于視場都為14°的旋轉對稱28°雙高斯鏡頭組，其計算出來的 MTF卻是不同的。通過圖6(b)，我們可以看出：不管視場旋轉了多少度，子午/弧矢方向的結果都是沿Y/X軸方向進行計算的，這就導致MTF結果的不同。使用FFT計算二維視場MTF(FFT Surface MTF)可以更加直觀的說明這一點:

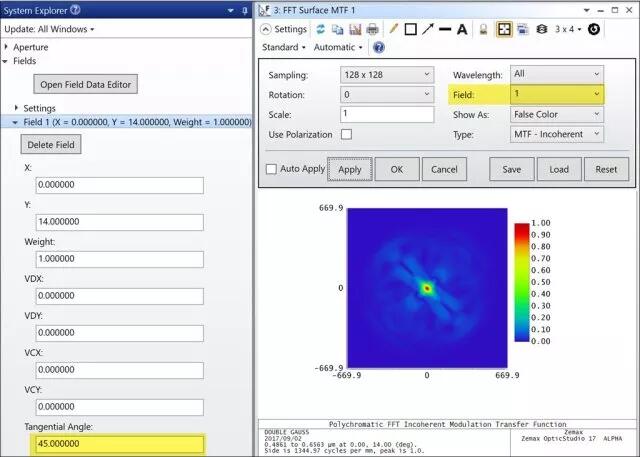

現在，讓我們旋轉子午面。對場1定義TAN=45度，將會產生下面的MTF面。

從圖中可以看出，子午/弧矢面沿著光瞳的z軸發生旋轉，其結果和之前的視場3的MTF結果相同，也就是視場1被旋轉了45°。然而對于非旋轉對稱系統，這些結論不一定是一致的；我們需要同時使用視場旋轉和子午角旋轉來全面分析一個成像系統的MTF。

惠更斯/幾何調制傳遞函數(Huygens/Geometric MTF)和視場旋轉

需要注意的是，對于沒有漸暈的視場，子午角不會對惠更斯MTF/幾何MTF產生任何影響。因?yàn)榛莞?幾何MTF的計算是在像空間的坐標下進行的。在惠更斯/幾何MTF分析中，子午方向的MTF結果相當于對像面上平行于X方向的線對的響應，弧失方向的MTF結果相當于對像面上平行于Y方向的線對的響應?；莞?幾何 MTF分析與光瞳空間坐標的任何改變無關，就如圖6(a)所示，不管子午角是多少，子午/弧矢的方向總是圖像空間的Y/X軸方向。這點與FFT MTF不同，F(xiàn)FT MTF的子午/弧矢結果是在光瞳面上計算的。

在惠更斯/幾何 MTF中，可以簡單地通過在鏡頭數據編輯器中旋轉像平面來實現子午/弧矢面旋轉（利用Coordinate Break）。這和在FFT MTF中利用子午角的原理是一樣的。
