Ansys Meshing 是 Ansys Workbench 中的應用軟件，能夠根據不同的仿真對象和仿真域，提供相應的網格生成解決方案， 將 Ansys 擁有的網格技術集成在統一的設計環境中，自動生成用于流體、結構、電磁場仿真的網格。

網格生成方面

多種網格類型：Ansys Meshing 確實支持生成四面體網格、六面體網格、棱柱體網格等多種類型，在實際應用中，如對復雜形狀的機械零件進行結構分析時，四面體網格可很好地貼合其不規則外形；對于一些規則的流體管道，六面體網格則能更準確地模擬流體流動 。

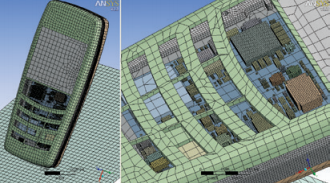

多種生成方法：Patch Conforming 方法在處理大多數常規幾何模型時，能自動生成質量較高的四面體網格，是較為常用的方法之一 。而 Patch Independent 方法對于具有大量小特征的復雜模型，通過抑制小特征來實現快速網格劃分，在處理如具有精細紋理的電子產品外殼模型時較為實用 。

網格控制與優化方面

全局尺寸控制：軟件可以基于幾何特征尺度自動計算全局網格尺寸，同時用戶可通過尺寸函數，如基于曲率、臨近特征等因素實現自適應的網格加密，在對汽車發動機缸體進行網格劃分時，可通過這種方式確保關鍵部位如活塞與缸壁接觸處的網格足夠精細，以準確模擬其工作時的受力和熱傳遞情況 。

局部尺寸控制：能夠?qū)μ囟ǖ膸缀螀^(qū)域進行局部的網格尺寸設置，比如在對飛機機翼進行網格劃分時，可對機翼前緣和后緣等關鍵部位進行局部加密，提高模擬的準確性 。

模型處理與設置方面

多部件網格劃分：對于由多個部件構成的復雜模型，如大型機械裝備中的多個連接部件，Ansys Meshing 能自動為重疊面建立 “Contact Region” 并獨立劃分網格，也可在 SpaceClaim 中實現實體共享拓?fù)?，形成共同?jié)點網格，確保各部件之間的連接和相互作用在仿真中得到準確體現 。

編組與命名選擇：用戶可以將幾何或者單元進行編組，方便對特定的幾何或網格特征進行選擇和操作，例如在對建筑結構中的梁、柱等不同構件進行分析時，可通過編組快速選擇并設置不同的材料屬性和邊界條件 。

與其他軟件集成方面

求解器集成：Ansys Meshing 能匹配不同求解器對網格的輸入要求，無論是 CFD 求解器中的 Fluent、CFX，還是 Mechanical 求解器中的 Explicit Dynamics、Implicit 等，都能確保生成的網格可直接用于相應的仿真分析，在多物理場耦合仿真中發揮著重要作用，如對流體 - 結構相互作用問題的模擬 。

CAD 軟件集成：與常見的 CAD 軟件具有良好的兼容性，可直接導入 STEP、IGES 等格式的 CAD 模型進行網格劃分，在產品設計和仿真一體化流程中，設計師可在完成 CAD 設計后，無縫切換到 Ansys Meshing 進行網格劃分和仿真分析，提高工作效率 。

輔助分析功能方面

網格質量檢查：可以按照網格質量渲染模型，突出顯示模型中網格質量差的區域，還能生成網格質量柱狀圖，展示網格在不同質量范圍的數量分布，幫助用戶直觀了解網格質量狀況，以便及時發現并修復可能影響仿真結果的網格問題，如在對電子芯片進行熱分析時，通過網格質量檢查可確保芯片內部的網格質量，提高熱仿真的準確性 。

網格剖面顯示：可顯示模型的網格剖面，展示兩側的單元，能在切割面上顯示完整或切割的單元，并且可以進行拖拽，也可創建多個切割面，便于用戶觀察模型內部的網格情況，在對復雜的地質結構模型進行分析時，通過網格剖面顯示可更好地了解不同地層之間的網格分布和連接情況 。

參數化與自動化方面

參數化輸入設置：支持參數化輸入，方便后期修改模型的幾何參數、網格參數等，實現快速更改仿真模型設置，在對不同設計方案下的產品性能進行研究和優化時，可通過修改參數快速生成新的網格模型并進行仿真分析，提高設計效率 。

自動化處理：高度自動化，自動記錄設置過程，最小化用戶輸入，在處理大規模復雜模型的網格劃分時，能顯著節省時間和精力，如對大型橋梁結構進行網格劃分時，可快速自動生成高質量的網格 。
