內容簡介

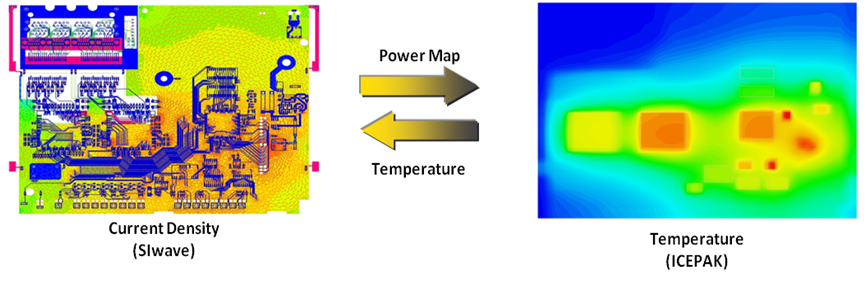

SIwave 是針對 PCB 及 IC 封裝的專用平臺,可以模擬其信號完整性(SI)、電壓衰退( IR drop )、電源完整性( PI )、去耦電容分析、及電磁干擾/電磁相容( EMI / EMC )分析。透過其 ECAD 讀取能力,導入其他布線軟件的電路、幾合、材料及組件進行仿真分析,以 2.5D 全波解協助使用者在短時間內達到高精準度的仿真結果,所計算之損耗參數可以直接耦合至 Icepak 分析其散熱。

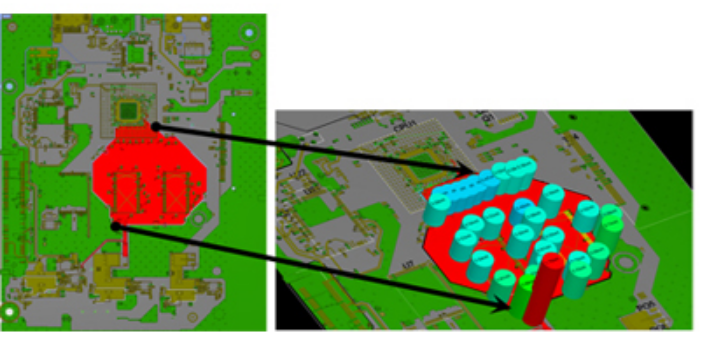

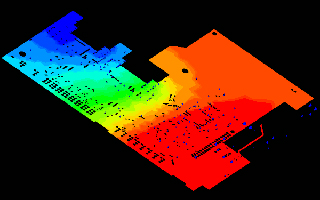

針對低壓大電流之PCB與IC封裝之直流壓降、直流電流及直流損耗等分析,評估容限電壓以確保其配電網路(PDN)之供電可靠度。SIwave-DC 可依據配電網路(PDN)的導孔、腳位與錫球之尺寸及銅重等估算損耗,判別可能導致過電流的區域。



SIwave-PI

SIwave-PI 除了具有 SIwave-DC 的功能外還包括 AC 分析,可精確模擬配電網路( PDN )及 PCB 板上的雜訊傳播、電壓壓降與損耗分析,具有強大的輔助功能可以自動增加所需的去耦電容器。
