Ansys Sherlock是一套針對PCB可靠度仿真分析的軟件，可利用CAE仿真技術（Sherlock）預測PCB可靠度。
當產品在進行功能、特性設計的同時，針對電路產品在以后工作條件和應用環境下，及在規定的工作時間內可能出現的失效模式，所采取相應的設計技術，使這些失效模式能得到控制或消除，以減小或消除這些失效模式所帶來的影響。
利用Ansys Sherlock 的CAE仿真技術，能夠預測電路系統可靠度的層次包含：
1.組件的可靠度設計
2.電路系統的可靠度設計
3.PCB的可靠度設計
Ansys Sherlock數據接口及功能描述：
基于現有的PCB設計軟件（如：Cadence Allegro PCB，Mentor PADS/Expedition/Boardstation/Zuken/Altium/Protel等)輸出具有工業標準的ODB++資料文件，Sherlock可以直接輸入該數據文件，并配置PCB可靠度分析所需要的數據數據，Sherlock分析該P(yáng)CB在工作過程中所受各種應力作用下的工作壽命及失效率。
Sherlock運行的軟件平臺：
1.Windows .NET Framework 3.5 SP1 ；
2.Java 1.7+ Runtime Environment (64-bit版本)；
3.Adobe Reader 8.x 以上 (或者 PDF viewer)
Sherlock采用的Project管理模式，包含四方面內容：
1.PCB設計檔 ；
2.環境及應力設置 ；
3.可靠度分析任務要求；
4.模擬結果輸出
Ansys Sherlock的可靠度仿真分析功能：
1.導電通孔 (PTH：Plated through hole ) 壽命/失效概率
2.導電陽極絲 (CAF：conductive anodic filament )導致的失
3.熱循環導致的焊點壽命/失效概率
4.振動導致的焊點壽命/失效概率
5.機械沖擊導致的組件連接壽命/失效概率
6.PCB中組件失效率（基于溫度對組件失效率的影響模型）
7.PCB板的壽命/失效概率
8.設計失效模式及影響分析 (DFMEA：Design Failure Mode and Effects Analysis)

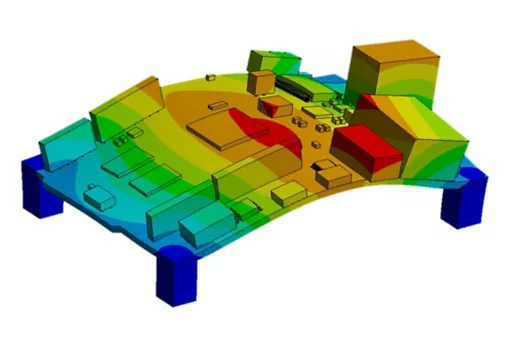

Sherlock能夠計算個別問題產生可能產生的疲勞問題以及其生命周期，包括振動、熱應力周期變化、PTH失效等，并且能夠?qū)⑺袉?wèn)題整體計算，得到整體組件疲勞的趨勢。
PCB疲勞曲線圖
Sherlock提供完整的材料/封裝方式的數據庫，供用戶直接選用
Sherlock之所以能夠準確評估各種組件在PCB的疲勞壽命的原因在于，其建構超過三萬種更新的材料數據庫，包含：Embedded / Populated / Modifiable Libraries (Local & Global) Parts/Package/Laminates/Materials/Solder。因此能夠準確且快速的評估任何一種PCB的可靠度問題。
Sherlock讀取ODB++(Gerber) 圖后，自動帶入相對應組件與材料
Sherlock讀取ODB++(Gerber) 圖后，每組件會自動帶入相關封裝參數
Sherlock提供完整的材料/封裝方式的數據庫，供用戶直接選用。
聯系電話：027-87878386
郵箱：market@ueotek.com
關注武漢宇熠、UEOTEK公眾號
優化和預測電子產品可靠性
確保并預測可靠性的最佳實踐需要綜合全面的多物理場仿真。Ansys通過開發相關解決方案和工作流程來克服當今最大的仿真和設計挑戰，為可靠性成功保駕護航。
從任何ECAD文件中提取詳細的幾何結構
在制作原型之前預測故障時間
實施自動化與優化
開展復雜的多物理場分析
電子產品可靠性變得更加輕松易行
普及?設計
Ansys電子可靠性解決方案使企業能夠捕獲各種部件、材料、仿真和其他數據，并訪問關鍵的、可用于仿真的材料和組件數據。
穩健的可靠性預測
基于故障物理（POF）原理的可靠性預測是Ansys電子可靠性產品組合的核心所在。通過使用Ansys仿真工具，電子產品制造商可以確定產品發生故障所需的時間以及其原因。
工作流程自動化
Ansys電子產品可靠性工具允許工程師創建綜合全面的仿真工作流程，其中包括高級自動化。
電氣、熱和機械分析
Ansys Sherlock、Icepak、Mechanical、LS-DYNA等產品之間的集成式工作流程，可提供優化產品設計和確保現場可靠性所需的仿真結果。
大陸汽車在制造原型前的一小部分時間內測試其產品可靠性
介紹
汽車電子產品供應商正在采用最先進的半導體技術，以提高計算速度和能力，改善駕駛體驗。這種方法需要熱解決方案，該熱解決方案由于這些設備耗散的功率而利用通過殼體的傳導。這些印刷電路板（PCB）通常通過熱增強粘合劑連接到外殼。雖然這種安排可能有效，但應力傳遞到連接到PCB的焊點中，可能會在電源循環或熱沖擊期間導致早期故障。對于使用球柵陣列（BGA）封裝的設備尤其如此。
大陸汽車（Continental Automotive）的目標是評估三種不同的粘合劑，并確定能夠提供足夠?qū)嵝圆⑹笲GA能夠滿足汽車OEM驗證要求的材料。為了優化設計過程，大陸汽車公司希望在制造物理樣機之前完成此評估，并需要一種能夠在這種復雜情況下準確預測焊點疲勞的工具。大陸汽車公司選擇了安西斯·夏洛克由于其能夠量化由于各種系統級影響（包括這些粘合劑的熱機械影響）而導致的組件可靠性變化。
方法
大陸汽車公司的工程師們?cè)谙穆蹇私ㄔ炝艘粋€(gè)廣泛而詳細的模型。此過程從導入ODB存檔開始，ODB存檔是ECAD軟件的行業標準輸出文件。在不到一分鐘的時間里，夏洛克從檔案中提取了完成印刷電路板組件（PCBA）的全面模擬所需的關鍵信息。Sherlock將這些數據歸類為直觀的類別，為用戶提供了一個直觀的審查。對于大陸汽車公司的分析，準確的部件和堆疊特性至關重要。大陸汽車公司利用Ansys的免費圖書管理員服務，用熱機械分析所需的機械性能填充其組件庫。在建立零部件清單時，大陸汽車幾乎不需要任何工作。對于堆疊材料屬性，審查涉及快速目視檢查，以確認Sherlock正確解析了ODB文件中的信息。

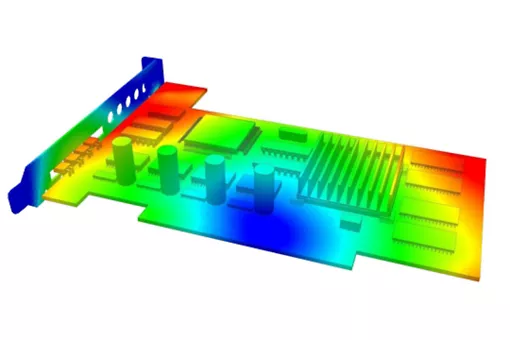

對于任何熱力學研究，邊界條件都是強制性的。Sherlock自動定義了這些約束，并將其顯示在2D或3D查看器中進行驗證。對于所有模擬運行，假設粘合劑材料完全約束PCB。粘合劑材料的特性，包括與溫度相關的模量和熱膨脹系數，被引入夏洛克。通常，用戶可以在夏洛克相當大的圖書館中找到他們的資料。如果有不尋常的材料需要定義，Sherlock的支持團隊會提供幫助。
在成功開發虛擬PCBA之后，大陸汽車公司以熱曲線的形式定義了產品的可靠性度量目標和熱負荷規范，其中包括PCB所經歷的測試和現場環境條件。Sherlock通過建立有限元分析（FEA）模型并根據測試和現場定義對PCBA施加熱負荷，完成了熱機械分析。在幾小時內獲得了準確、詳盡的結果
主要發現
大陸汽車（Continental Automotive）利用夏洛克（Sherlock）完成了在制造原型之前評估和識別優質粘合材料的目標。主要發現包括：
1.與使用其他粘合劑相比，使用這種材料時，BGA的使用壽命更長。
2.增加客戶提供的現場溫度曲線的熱循環頻率會使BGA壽命縮短一半。
3.將BGA溫度升高15°C（由于組件功耗）添加到現場環境曲線中，導致故障時間更短。
利益
為什么Ansys Sherlock是大陸汽車公司的理想解決方案？大陸汽車公司在實驗設計（DOE）階段實施了Ansys Scherlock，以成功確定高效測試所需的參數。這大大縮短了總體測試時間，不僅準確測量了材料在各種熱條件下的可靠性，而且預測了產品的壽命。Sherlock被證明是在測試條件下、現場環境中量化、理解和預測組件壽命曲線的理想解決方案，在比使用任何其他方法更短的時間內經歷各種系統級影響。
