LensMechanix 4.5 正式發布！

LensMechanix 4.5 來啦

全新功能，更好體驗！

LensMechanix 4.5 為機械工程師提供了一款強有力的，可在CAD軟件中組裝光學系統的特色產品。新增添的多項功能，可以幫助你節省時間，更好的協作并且加快產品的上市速度！

反射鏡工具

滿足既定機械封裝的空間要求，

并適應機械封裝的變化

此前，如果一個光學組件不能滿足既定的機械封裝要求，最好的解決方案就是將此光學系統送回至光學工程師修改設計。如今，使用新增了反射鏡工具的 4.5 版 LensMechanix?, 您將可以直接在 CAD 模型里面加設反射鏡以滿足空間封裝要求。

全新多重結構功能

可利用 OpticStudio? 的序列模式文件進行多重結構的光機系統設計

4.5 版本的 LensMechanix? 在 4.0 版本的 LensMechanix? 的基礎上，對已搭載的多重結構功能進行了拓展，確保了可以使用 OpticStudio? 序列模式文件進行多重結構的光機系統設計。這項新的功能對于具有不同光學元件位置、材料類型、掃描鏡位置以及非球面系數的設計都十分有幫助。

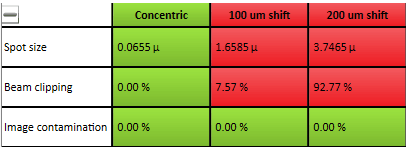

所有結構的性能表現都可以在 4.5 版 LensMechanix? 引入的結構對比表格中找到。 表格內顯示每個不同結構的光斑尺寸、光線遮擋以及像面污染，可以通過表格幫助用戶更好的分離問題以及評估各設計方案。如需要使用此功能，在命令管理器中點擊 Display Outputs（展示輸出） 并選擇 Multi-configurationcomparison（多重結構比較）選項即可完成。

高級公差分析功能

能夠直接從OpticStudio序列模式文件中獲取公差數據，

克服了對機械組件及元件進行公差分析以確保在加工過程中保持系統的光學性能這一關鍵性的設計難題

4.5 版的 LensMechanix? 會在圖形區展示光學元件的公差信息。這些公差信息將會在機械元件設計中十分有用，尤其是在進行微小位移后會顯著影響系統性能的，具有嚴格公差的透鏡系統中。

LensMechanix? 將展示兩種類別的光學公差信息：

?位置公差信息 – 指光學工程師在公差分析中可能遇到的位置上發生的變化。這些位置變化是機械元件在加工過程中的公差或者變化導致的。

?參數公差信息 – 指光學元件發生的變化，例如曲率半徑、厚度以及折射率。這些變化通常源自光學元件加工過程的缺陷。

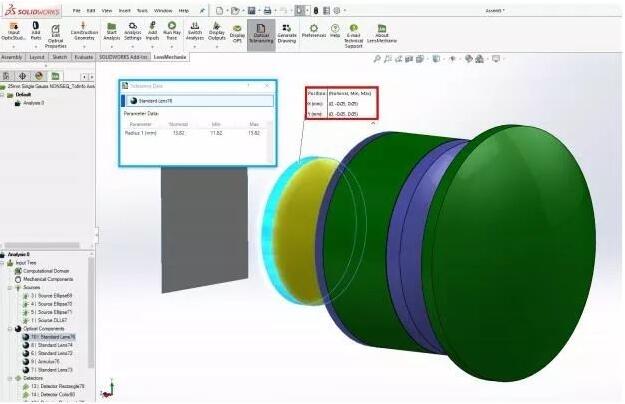

當用戶加載含有公差信息的文件時，具有公差數據的光學元件會呈現綠色或者黃色。如想取得這些光學元件的公差數據，點擊命令管理器中的 Optical Tolerancing （光學公差） 后，再在圖形區點擊這個光學元件即可。
