Zemax 21.2 版本正式發布！最新的 Zemax 版本具有結構、熱流和光學性能 （STOP） 分析的新模組。OpticStudio?21.2 包括一個帶有功能強大的工具的新模組，用于 STOP分析。OpticsBuilder? 21.2為支援 Q- TYPE 表面并簡化光學元件文件管理。

接下來，讓我們來看看新版產品。

Zemax 21.2 新版發布的亮點內容

1、全新 OpticStudio STAR 模塊

· 輕松將來自任意數據包的 FEA 數據導入至 OpticStudio

· 將結構和熱的影響可視化并進行分析

· 通過結合 STAR-API 和 ZOS-API 來自動化工作流

2、OpticStudio 21.2

· 原生非序列模式體全息衍射

· 支持非序列模式 Q 型非球面

· 新的離軸旋轉工具和路徑分析工具

3、OpticsBuilder 21.2

· 支持 Q 型非球面

· 刪除現有光學組件并新建一個 .ZBD 文件的功能得到改善

用于 STOP 分析的 OpticStudio STAR 模組介紹

OpticStudio 21.2 版本包括一個新模組，即 OpticStudio 結構、熱分析和結果（STAR），它簡化和精簡了有限元分析（FEA）套裝軟體和 OpticStudio 之間的工作流程。

STAR 模塊

在設計工作流程中輕松構建 STOP 分析

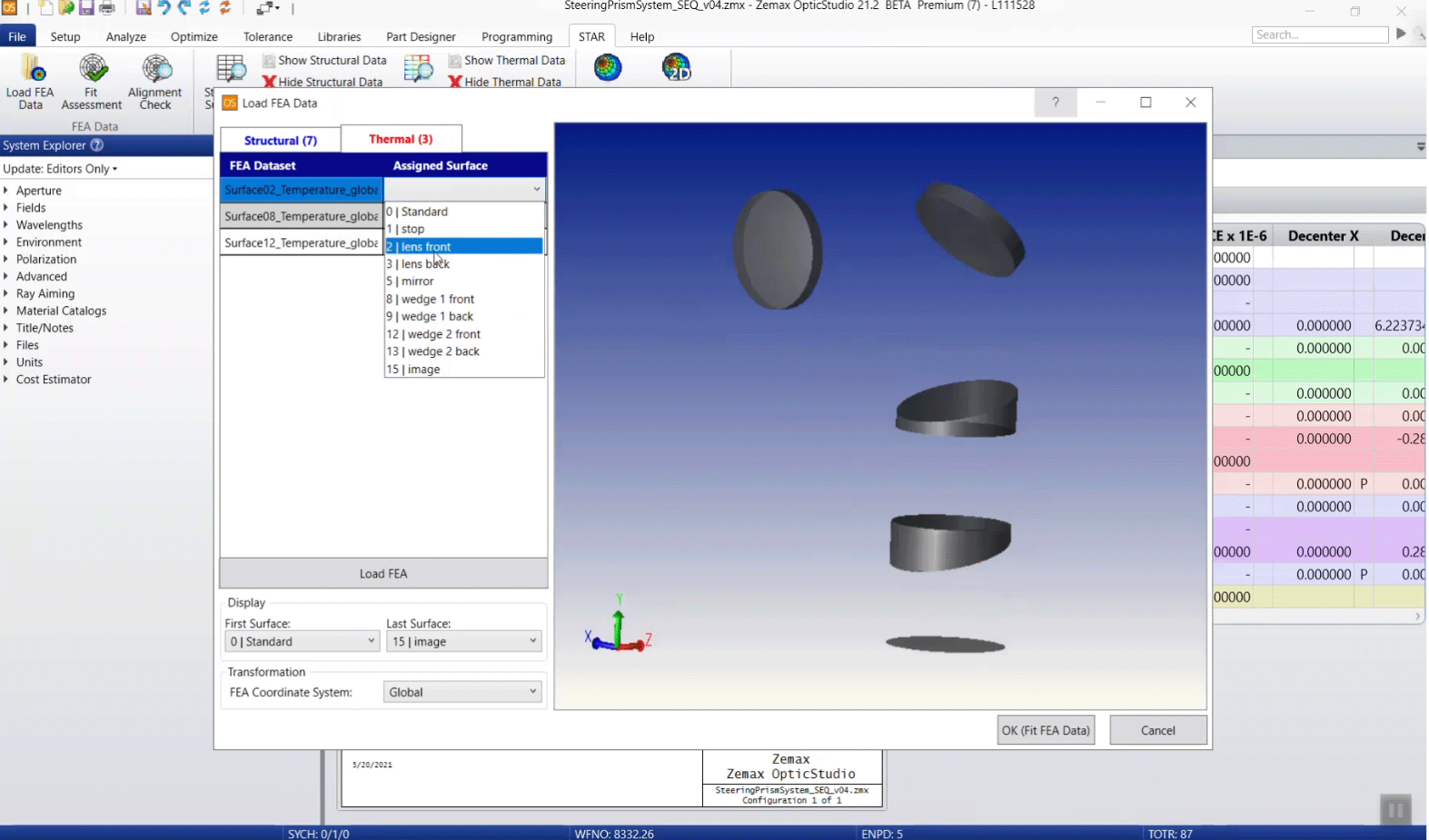

· 從任意 FEA 軟件包導入 FEA 數據

可以將來自任意 FEA 數據包的結構和熱有限元分析數據直接導入至 OpticStudio 并且在你的設計團隊之間無縫地共享這些數據。 校準坐標系讓 FEA 數據集匹配至正確的光學表面。

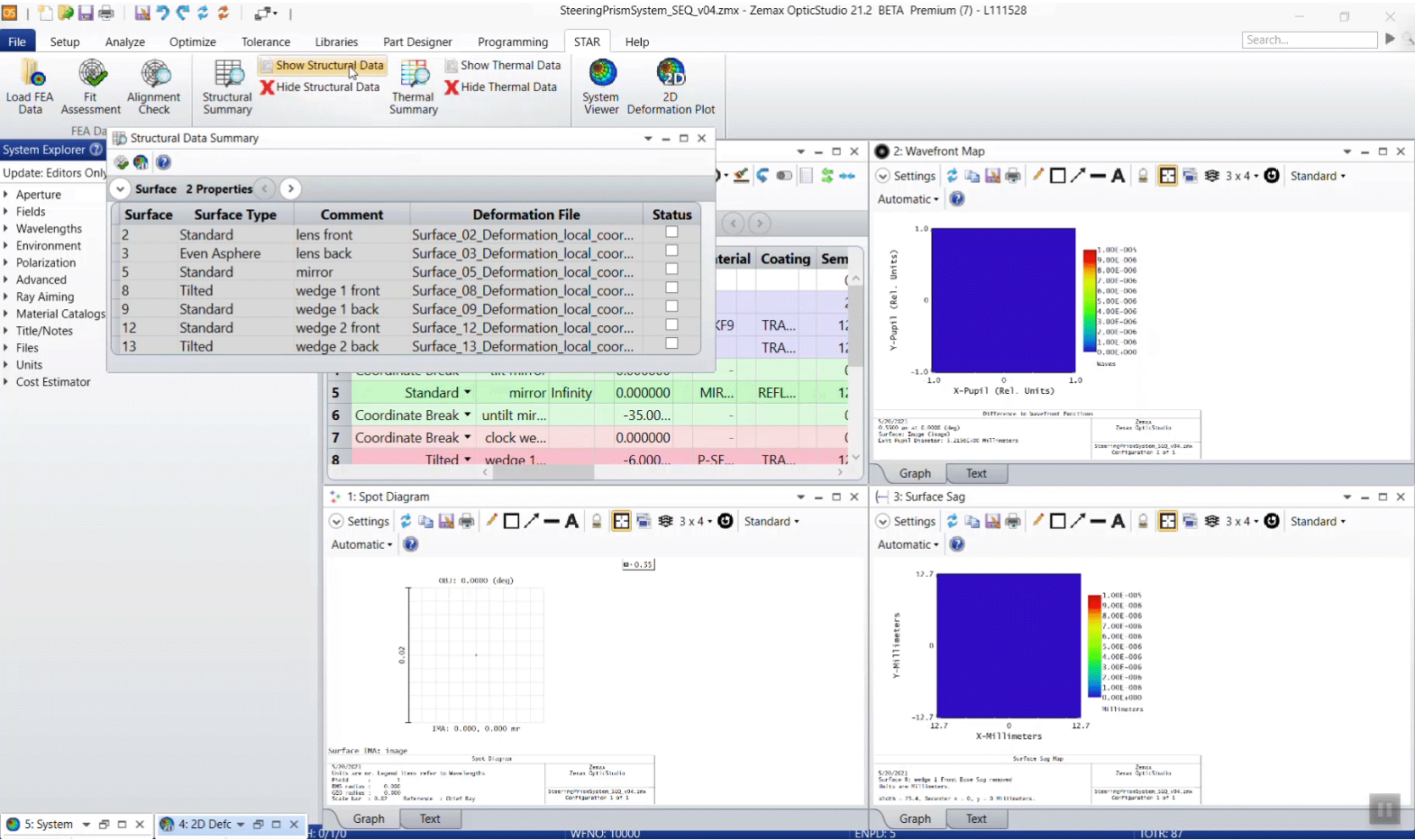

· 分析結構和熱效應

應用強大的數字擬合算法將結構和熱效應對系統性能的影響可視化，并獲得對你的設計更準確、更高層次的見解。

· 使用 Zemax API 自動化

使用 OpticStudio 和 STAR-API 實現工作流自動化并精簡 Zemax 與其他工程仿真工具之間的連接。

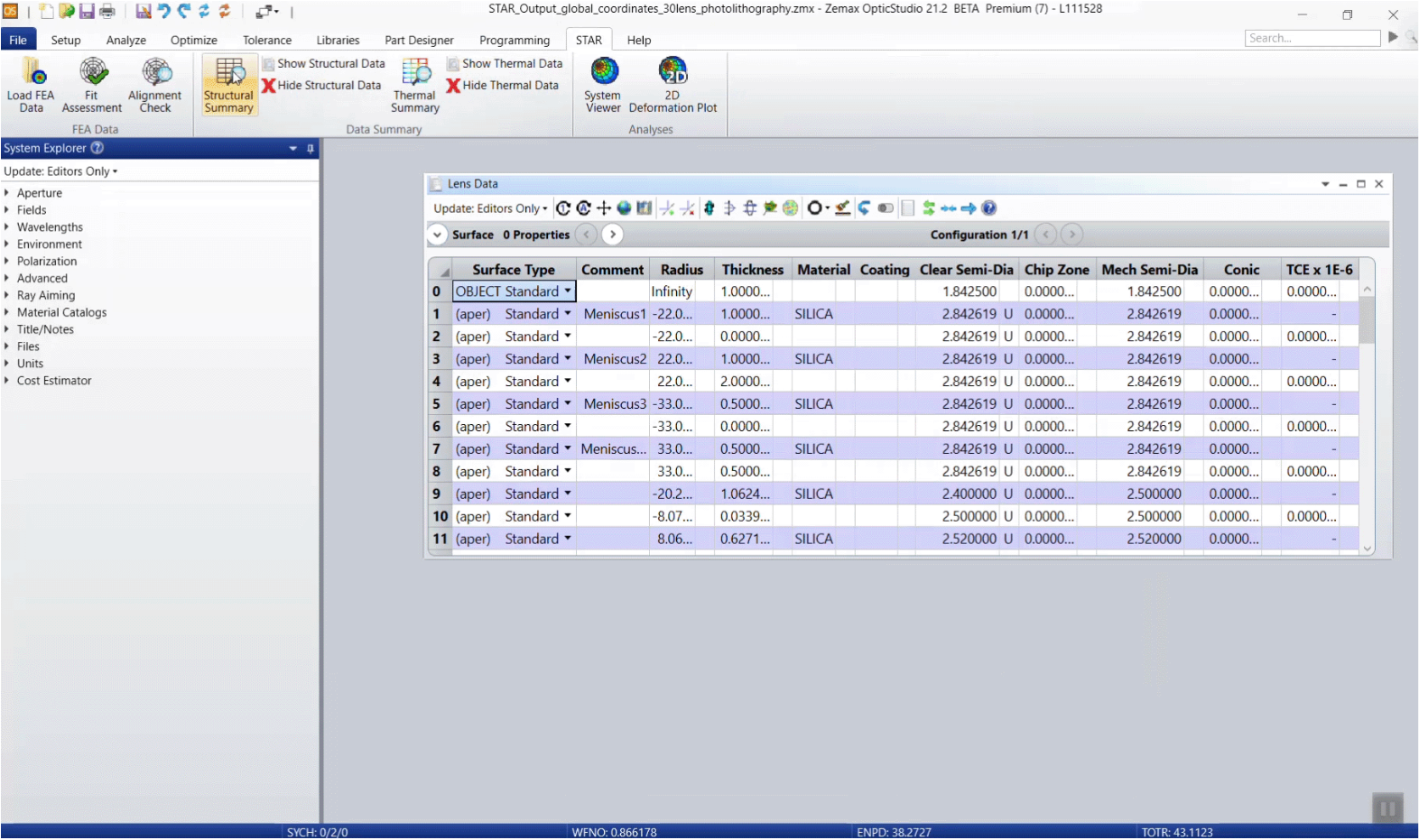

透過將任何類比套裝軟體中的結構和熱 FEA 資料集直接載入到 OpticStudio 中，工程師可以使用 OpticStudio STAR 模組工具來隨時描述和顯示結構和熱負荷對系統性能的影響。STAR 模組具有直觀的使用者介面，而且還支援透過 STAR（STAR-API）和 OpticStudio（ZOS-API）中的應用程式設計介面實現工作流程自動化。這樣，STAR 模組加強了 Zemax 解決方案和其他工程模擬工具之間的聯系。

“當結構和熱負載影響光學性能時，我們的客戶需要分析并解決復雜的多學科影響，” Zemax 技術長 S. Subbiah 博士說?！拔覀儤嫿?STAR 模組，以提供強大，準確的 STOP 分析，并將其設計為易于集成到光學設計和制造工作流程中?！?

Zemax OpticStuido 21.2

產品特點

1、原生非序列模式體全息

OpticStudio 21. 2 引入了可以在非序列模式下使用的體全息表面。和 21.1 中引入的序列模式的體全息相似，該功能允許對體積全息光柵的完全模擬。該體全息功能通過添加新的表面參數支持全息透鏡、全息面和環面全息。全息 1、全息 2、環面全息面通過轉換為 NSC 組工具可以轉換為原生體全息表面。

2、支持非序列模式Q型非球面

Q 型非球面物體對于 Q 型非球面的建模方法與 Q 型非球面序列表面相似。這種在數學上帶有正交項的非球面可以簡化設計和制造。

OpticStudio 21. 2 在轉換為 NSC 組工具中也增加了對 Q 型非球面序列模式表面的支持。

3、新的離軸旋轉工具

傾斜/偏心元件工具現今可以支持圍繞空間任意點進行元件旋轉以及偏心。旋轉點可以在局部或者全局坐標中進行定義。離軸模型更容易設計，不需要手動添加復雜的坐標間斷和拾取到您的系統。

Zemax OpticsBuilder 21.2

OpticsBuilder 21.2 進一步改善了與 OpticStudio 之間的工作流程，并且讓元件以更高的精度載入至 SOLIDWORKS。

產品特點

1、支持原生 Q-type 非球面

OpticsBuilder 21.2 現支持將包含 Q-type 非球面的光學設計作為原生物體導入進 CAD 平臺，該非球面表面類型在設計手機攝像頭的過程中非常實用。在先前的 OpticsBuilder 版本中，Q-type 非球面的導入將在 OpticStudio 序列模式系統轉換至非序列模式系統的過程中被默認轉換為布爾物體。如今全新的功能延伸將使得 OpticStudio 在非序列模式中也支持 Q-type 非球面，并允許 OpticsBuilder 將其作為原生物體進行導入，從此無需再遭遇通過布爾物體導入該表面類型的情況。該全新的物體類型支持將同時搭載于 SOLIDWORKS 和 Creo 兩款 CAD 平臺對應的 OpticsBuilder 內。

2、刪除現有光學裝配體并添加全新光學系統的邏輯功能

新添加的邏輯功能可以使得 OpticsBuilder 用戶在 CAD 內的頂層裝配體內刪除先前載入的光學裝配體，并且載入新的光學設計進入 CAD 平臺中。先前，用戶只能在載入 .ZBD 文件之后對其進行刪除，刪除后邏輯功能將使得“載入 .ZBD 文件 (Load a .ZBD)”按鈕變灰無法使用。如今，我們對這一邏輯功能進行了調整，使得光學裝配體從頂層裝配體中被刪除的時候，允許用戶再度載入新的光學設計 .ZBD 文件。該全新邏輯功能將同時搭載于 SOLIDWORKS 和 Creo 兩款 CAD 平臺對應的 OpticsBuilder 內。

如果您對新產品感興趣，或需要技術支持，歡迎致電垂詢！
