在線研討會主題大綱

1、SolidWorks simulation 參數優化

2、SolidWorks simulation 拓撲優化

3、答疑

時間：2020年4月16日（周四）10：00—11：00（上午）

掃碼添加宇熠工作人員報名參加

在線研討會概述

1、參數優化

尋求結構允許設計變量的最優組合
定義設計目標：質量最小、最小體積或最小頻率、安全系數最大
定義設計變量：定義模型中可以改變的特征尺寸，如壁厚、孔的直徑、長度等
定義約束：定義應力、撓度、頻率、溫度等的合理變化范圍的最大值和最小值

案例：

項目描述：該散熱器用于帶走LED燈具的熱量。安裝好燈之后，里面的部分面向天花板上方的空間，而底部的部分則直接暴露在室內環境中。該散熱器要求可以安裝5個LED燈泡，散熱器設計的最高溫度為76℃；
載荷條件：除了兩個加載熱量的表面之外，所有表面（內部和外部的）都暴露在相同的對流條件中。對流系數為8W/（K.m2），總環境溫度為35℃。加載熱量載荷的兩個內部表面也面對一個對流條件，其中對流系數為4W/（K.m2），總環境溫度為50℃由LED燈泡產生的熱可以表示為等價的熱流量2000W/m2，它們作用在兩個內表面上；
目標：優化散熱器的設計，滿足最高溫度低于76℃時質量最小的目標。下面這些參數可以改變：散熱片的數量（20-60），厚度（2-6mm），高度（10-40），深度（26-50），圓角半徑（2-20mm）。

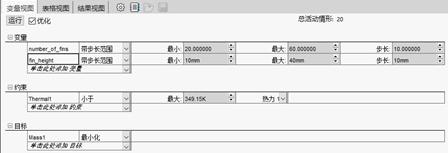

添加設計算例

優化結果

2、拓撲優化

尋求結構最佳結構形狀!

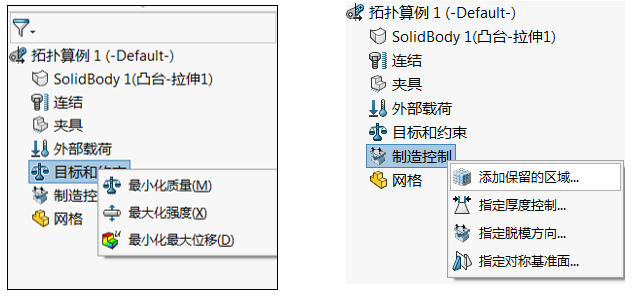

目標和約束：最小化質量、最大化強度、最小化最大位移。指定許用應力、低階模態頻率、最小安全系數
制造控制：確保優化零件可制造、功能區域保留、脫模方向、構件厚度限制或對稱基準面

目標和約束 制造控制

最佳剛度重量比：這個目標的目的是盡量減少結構的符合性，同時減少一定的重量。如果沒有定義其他目標，則使用最佳剛度重量比，質量減少30%；
最小化最大位移：最小化最大位移目標的工作原理是首先在要最小化位移的模型上選擇一個頂點，然后添加一個約束來減少模型的質量；
最小化質量與位移約束：有了這個目標，位移被假定為從原來的設計空間減少了一個用戶指定的數量，然后盡可能減少質量，同時保持位移限制；

項目描述：我們會考慮在三個位置支撐聯動臂：車架、座椅支撐和后減震器。
有三個獨立的加載條件： ① 第一個加載條件是滿載條件，其中沖擊被完全壓縮，在連桿臂上提供800N的力；
② 第二個加載條件是休息負載加載條件，其中沖擊在連桿臂上施加200N的力；
③ 第三個加載條件是側向載荷加載條件，其中115N的力施加在車輪的中心到側面。

組合負載拓撲

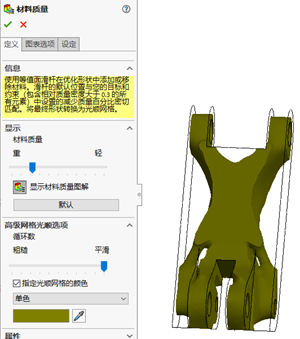

平順網格

導出光順網格
