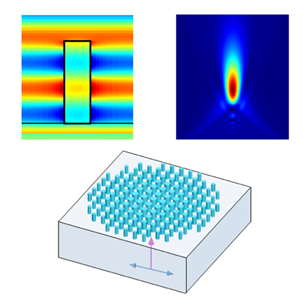

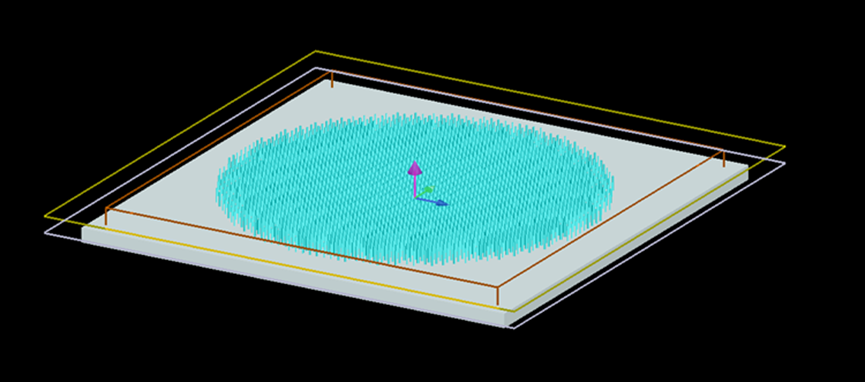

本案例的目的是設計一個由圓柱形納米棒組成的衍射超透鏡，人為調整納米棒的半徑和排列可以在超透鏡表面上產生所需的相位分布。該設計的近場和遠場分析在Ansys FDTD、RCWA（嚴格耦合波分析）和 OpticStudio中得到驗證。

注意：在 Zemax 中進行進一步分析需要 OpticStudio 12 以上版本。

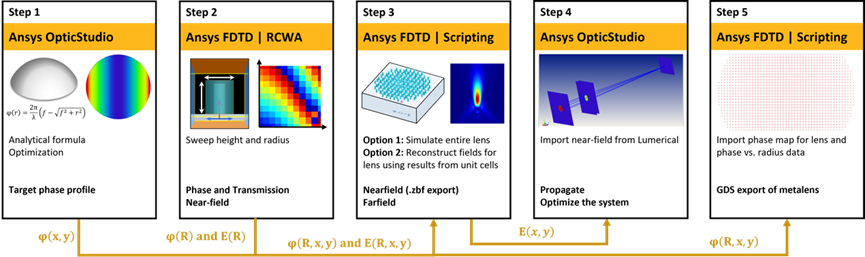

概述

了解模擬工作流程和關鍵結果

超透鏡由精心排列的具有亞波長結構的“單位晶格”或“元原子”組成。通過調整這些單位晶格元件的幾何形狀，人們可以修改元件對于平面波的相位響應情況。借助幾何參數方面的相位知識，可以通過將元原子放置在必要的位置來創建具有任意相位分布的超透鏡。

第1步：定義目標相位分布
第一步是定義超透鏡的目標相位分布。對于最常見的透鏡類型，例如球面或柱面元件，我們可以使用已知的解析解獲取相位分布。然而，對于更復雜的系統，解析解將不存在或難以計算，我們可以使用光線追跡和優化功能在OpticStudio中設計理想的相位掩模。
第2步：單位單元仿真-高度和半徑掃描
在這一步中，我們掃描納米棒的高度和半徑，并獲得其透射、相位和近場信息，從而選擇出對應所需傳輸和相位特性的納米棒高度情況，然后保存相位與光場相對于半徑的結果以供后續步驟使用。RCWA求解算法將作為單元原子模擬的推薦/補充工具引入，并與FDTD進行比較以進行驗證。

第3步：整體透鏡設計
一旦從第2步構建了相位/光場相對于半徑的庫，就有兩種方法可用于設計和分析超透鏡整體：
直接仿真：根據上一步的目標相位分布以及其相對于半徑的數據情況，在FDTD中構建和模擬完整的超透鏡。雖然這種方法更直接，但它可能會在內存和仿真時間方面帶來挑戰，尤其是對于較大的超透鏡而言。仿真得到的近場光束可用于遠場分析并導出為.ZBF 文件，以便在Ansys OpticStudio中進一步傳播。

全場重建：全超透鏡的近場/遠場可以使用步驟2中的近場庫通過腳本進行重建。此方法避免了全透鏡建模的耗時模擬，因此比直接模擬方法效率更高。這些方法的詳細描述將在“運行和結果”部分的相應步驟中提供。
我們將使用一個小半徑的球面超透鏡來驗證“間接”方法的準確性。然后，該方法將應用于OpticStudio中優化目標相位的更大的超透鏡。
第4步：在OpticStudio中傳播導入的光束
一旦超透鏡的近場信息從上一步導出成為 .ZBF文件，我們就可以使用OpticStudio中的物理光學傳播 (POP) 工具將光束傳播到系統中的任意位置，包括任何光學元件體中。使用 POP，可以分析每個表面的相位和輻照度分布，并且評估系統性能。如有必要可以根據傳播結果，在OpticStudio中重新優化光學系統設置。最后，可以在OpticStudio中將實際光束與通過目標相位掩模傳播的理想光束進行比較，以驗證超透鏡模型。

第5步：GDS 導出
一旦完成整個鏡頭的物理形狀和元原子位置的設計，通常會將其分布形式導出為GDS格式進行加工制造。但是，由于涉及的元素較多，GDS導出通常需要較長時間。在這一步中，我們展示了一種使用polystencil命令的快速且通用GDS導出方法，該方法可以很好地處理由大量元原子組成的大型超透鏡。

運行和結果

建模執行的說明和關鍵結果的討論
在本次推送的文章中，我們將主要討論具體步驟的前兩個部分：在OpticStudio內定義目標相位分布以及如何進行元原子仿真(基于FDTD或RCWA算法的高度和半徑掃描)，后續部分我們將在未來推送的系列文章中繼續進行介紹。
第1步：在OpticStudio中設計目標相位

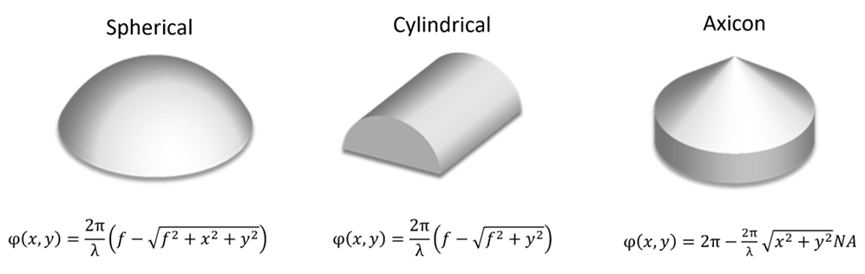

作為第一步，我們將為超透鏡設計目標相位分布。對于具有如下已知形狀的透鏡，我們可以使用解析公式來定義相位分布。

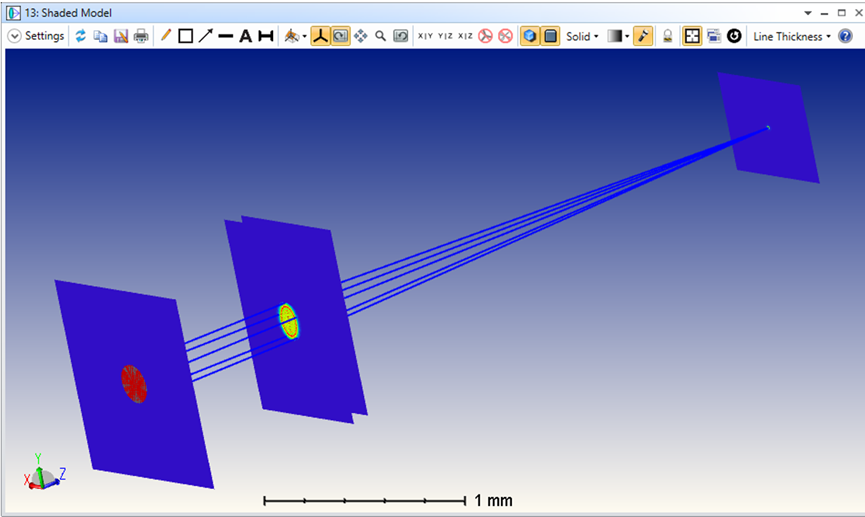

在無法用公式精確描述形狀（相位分布）的其他常規情況下，使用直線網格將空間相位數據進行表示將十分有用。在這個案例中，我們正在設計一個超透鏡，使其結合一個僅在Y 方向具有光焦度的柱面鏡可以將入射準直光束進行最佳地聚焦。對于沒有元原子的柱面透鏡而言，主要將沿X軸產生線焦點，我們的目標是通過優化超透鏡的相位掩模來實現最小的RMS光斑半徑。

一旦相位分布優化至目標情況后，我們將從OpticStudio中導出相位分布圖，并將其用作Lumerical中作為輸入，用于對亞波長元原子的物理結構進行建模。具體步驟如下：
1、打開包含初始設置的Zemax模型 (phaseDesign_start.zar)，其中將使用恒定的零相位分布作為起始點。

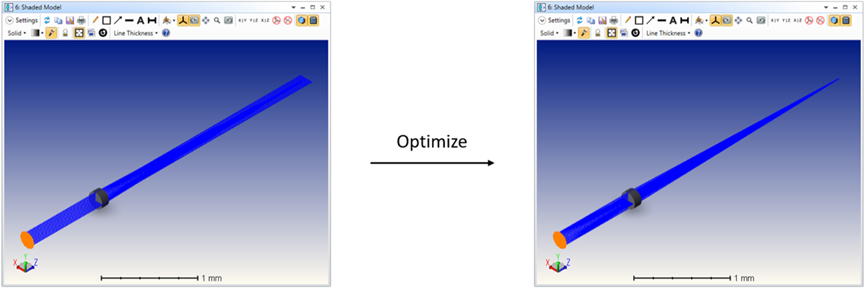

2、通過運行局部優化器，優化目標相位分布情況（菜單位置：優化選項卡(Optimize)->執行優化(Optimize!)）。
目標相位輪廓
在這一步中，我們使用光線追跡為超透鏡設計所需的相位輪廓。在OpticStudio中，超表面可以通過衍射表面類型來進行描述，意味著該表面將在基本折射或反射效應的基礎上添加額外的附加相位分布，通過該相位分布對光線造成額外的偏折。

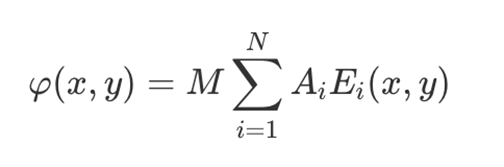

對于該示例，根據理論預期，我們將使用Binary 1表面類型，將其相位分布描述為以下X、Y的擴展多項式：

其中
φ：超透鏡表面上的相位
M: 衍射級次
N: 系列中多項式系數的項數
x,y：相對于超透鏡半徑的歸一化空間坐標
出于對稱性考慮，為了避免在生成過于復雜相位掩膜的同時并不會帶來顯著的改善，我們僅在優化過程中將x^2項的系數設置為變量，并使用RMS Spot Size作為默認優化評價函數。
基于優化結果，理想的相位分布由以下等式描述：

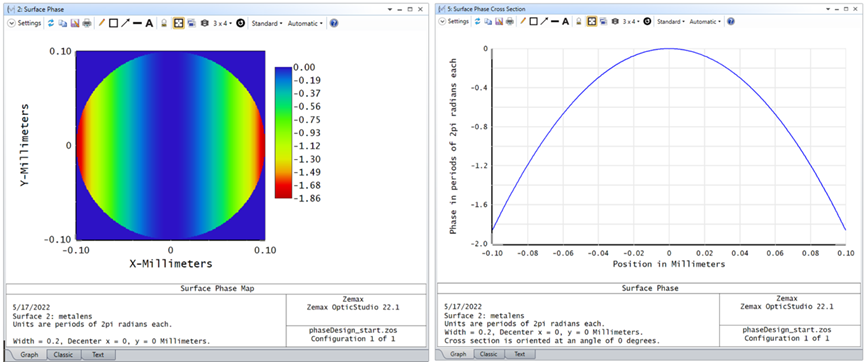

正如預期的那樣，通過在正交的X方向上進行圓柱形相位分布，可以將入射準直光束聚焦到衍射極限范圍。
第2步：元原子仿真-高度和半徑掃描
在這一步中，我們正在構建一個作為納米棒半徑函數的相位數據庫，目標是在考慮的半徑范圍內實現2π的相位變化。該庫稍后將用作映射工具，以在超透鏡的每個網格點放置具有所需相位的納米棒。
此外，我們還掃描了納米棒的高度，以找出使透射率盡可能高的情況。一旦找到所需的納米棒高度，我們將運行單獨的掃描以構建作為半徑函數的近場數據庫，這之后將用于在步驟3中重建完整鏡頭的近場/遠場。
我們?yōu)樵幽M提供了兩個選項——FDTD和RCWA，并比較了它們的精度和計算時間。雖然FDTD以其在材料、幾何形狀和適用波長范圍方面的通用性和多功能性而聞名，但RCWA被認為是模擬周期性結構的非常有效的工具。什么是更好的選擇可能取決于結構的形狀、材料、光源以及所需的頻點數量。請參閱RCWA算法求解說明了解更多信息。
選項 1：FDTD
1、打開unit_cell.fsp，將“模型”物體的“半徑”設置為50 nm并運行模擬。
2、可視化“光場”中“Ex”方向的監控結果。并且對100 nm半徑的情況下重復上述操作。我們感興趣的關鍵結果之一是納米棒上光場對于平面波響應的相位分布。在本示例中，我們將通過改變圓柱體的半徑的形式來引入必要的相位變化，并且可以通過查看XZ平面上的電場輕松檢查這種響應。下面是半徑分別為50和100 nm的圓柱體的真實結果(Ex)。由于圓柱體的折射率大于其周圍的折射率，因此對于較大半徑情況的傳播場將經歷比較短半徑情況更高的有效折射率。通過改變納米棒半徑來修改入射光的有效路徑長度是本案例中使用的關鍵特性之一。

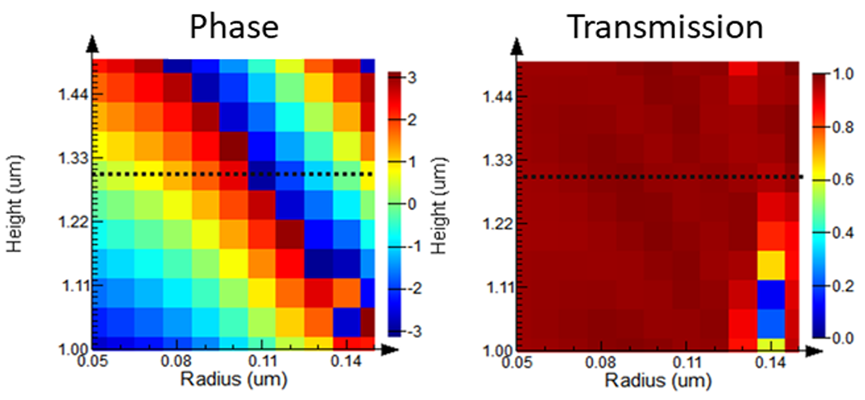

3、運行腳本fdtd_unit_cell_plot_phase_T.lsf，從“高度”掃描對象中檢索結果，并將相位和透射率繪制為納米棒半徑的函數。 下面是根據圓柱的高度和半徑繪制的相位和透射率的2D圖。發現對于1.3 um或以上的高度值在給定半徑范圍（0.05 - 0.15 um）上的相位變化大于2π。在這個高度甚至在整個半徑范圍內的透射率很高（超過 0.9），因此滿足上述兩個要求。

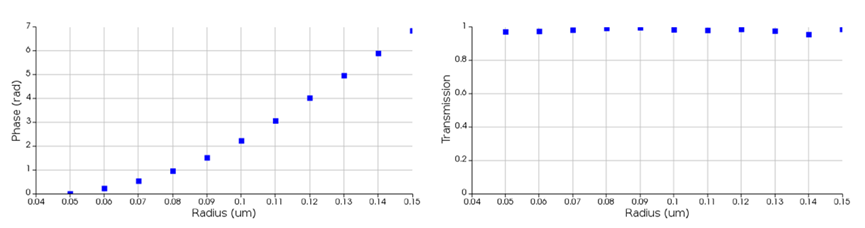

以下是上圖在1.3 um高度處的折線圖（虛線）:

4、運行腳本fdtd_unit_cell_export_phase_field.lsf，從“半徑”掃描對象中檢索結果，并將相位和光場繪制為納米棒半徑的函數。

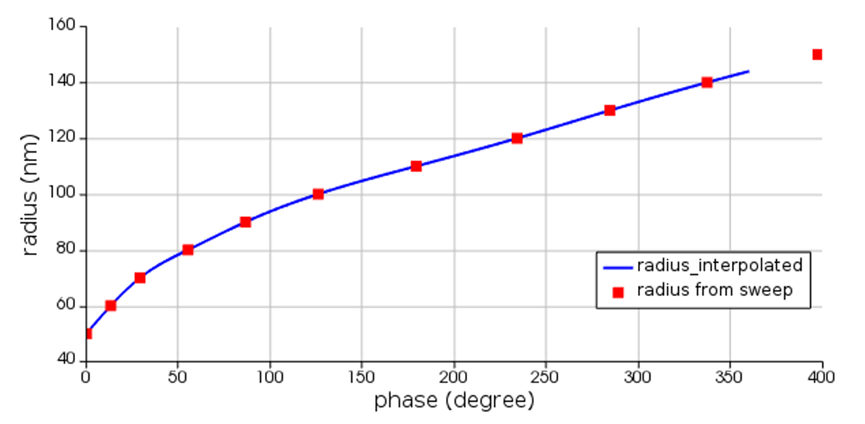

下圖顯示了產生某個相位所需的半徑，它是上述相位與半徑圖的轉置圖。然后，我們在“相位”中使用更精細的數據點對數據進行插值，從而在“半徑”中獲取更精細的數據結果。這將允許目標相位與所選半徑將產生的實際相位更好地進行匹配。

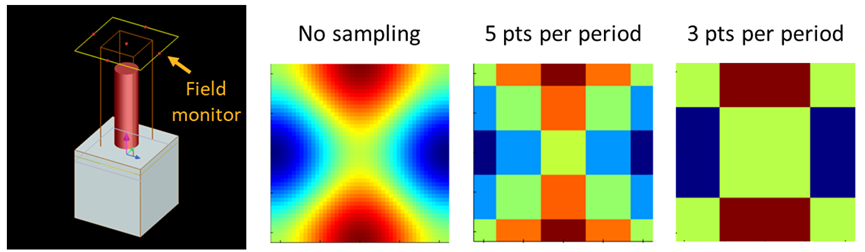

出于類似的原因，來自掃描的光場數據也在更密集的“相位”數據點上進行插值，并與半徑數據一起保存。我們還對光場數據進行了采樣，以使數據量更小，并在下一步中更快地計算整個鏡頭的近場和遠場結果。下圖顯示了不同采樣值下50 nm半徑的近場結果。

選項 2：RCWA
使用RCWA進行超透鏡元原子仿真的工作原理與FDTD相同。這里的重點是展示RCWA結果與FDTD結果在精度和仿真時間方面的比較，并最終為求解器的選擇提供一些指導。

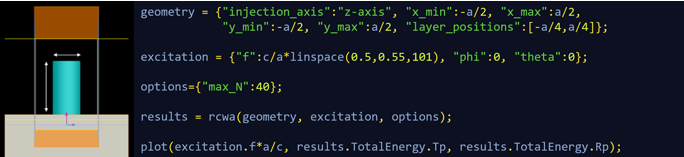

RCWA求解算法以單個腳本命令rcwa的形式實現，它將幾何體、光源和仿真配置信息作為輸入，然后返回透射/反射、振幅和光場信息。
1、運行腳本rcwa_unit_cell_plot_phase_T.lsf繪制相位和透射率作為納米棒半徑的函數。

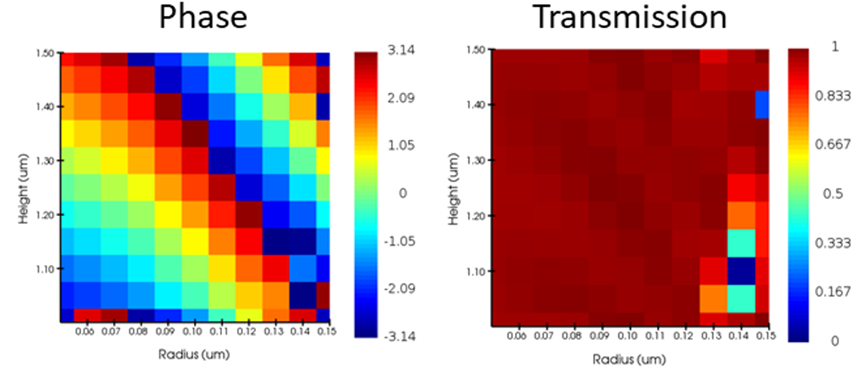

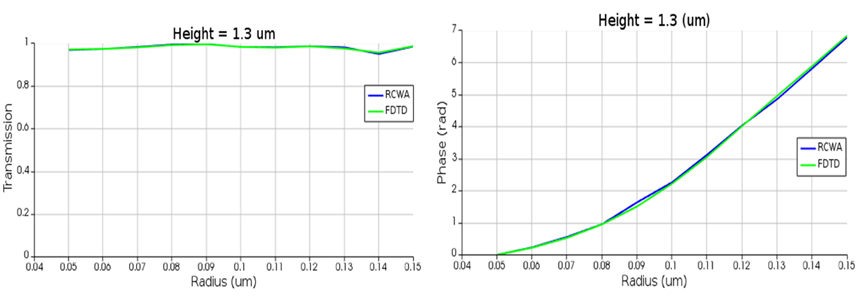

2D相位和透射率圖以及它們在1.3 um高度處的線圖表明RCWA結果與它們的FDTD對應非常匹配。通過一些收斂測試，可以進一步減少它們之間的差異。

2、運行腳本rcwa_export_phase_field.lsf。它將從“高度”掃描對象中檢索結果，插入“半徑和光場vs.相位”數據并將其保存為EH_and_phase_vs_radius_interp_rcwa.ldf用于下一步。

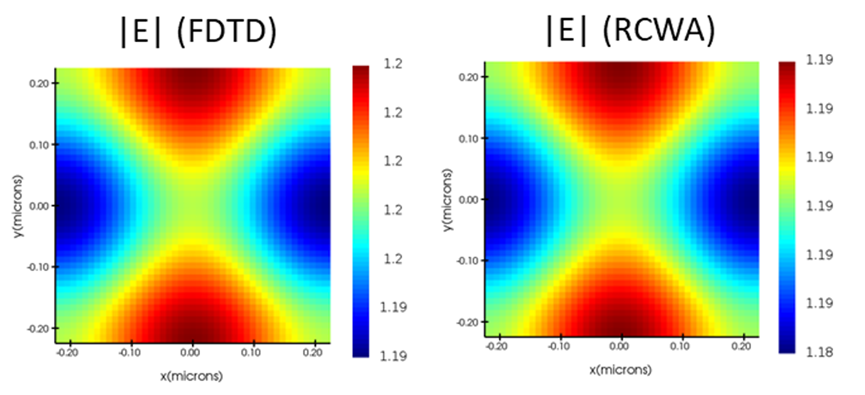

RCWA的光場結果也顯示出與 FDTD 的良好匹配：

在以上內容中，我們主要討論具體步驟的前兩個部分：在OpticStudio內定義目標相位分布以及如何進行元原子仿真(基于FDTD或RCWA算法的高度和半徑掃描)。
如果想要基于Lumerical以及OpticStudio完成全面的超透鏡設計，我們還需要針對上述成過進行更多設計與仿真，例如整體的透鏡仿真以及在OpticStudio中傳播對應仿真光束并進行GDS導出等。
后續內容我們將在未來推送的文章中進行介紹，敬請期待！
