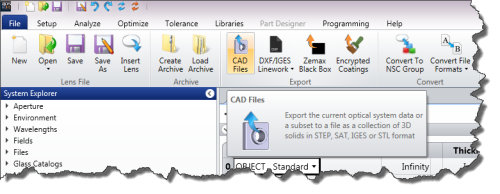

在鏡頭設計的某個環節中，您可能希望將鏡頭設計導出到機構設計軟件，以便讓負責機構設計的同事能夠設計鏡頭底座和其它光機部件。使用 “File” 選單中的“CAD Files”工具，可以輕松實現這一目標：

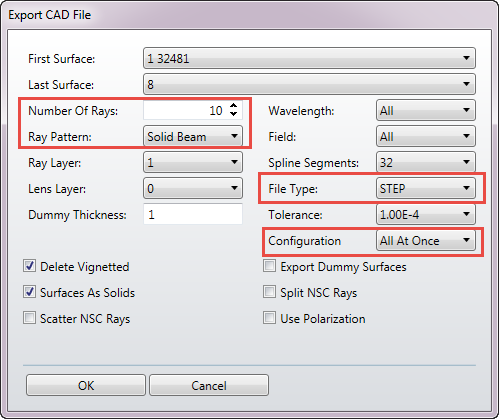

CAD Files，并設定如下圖，然后匯出：

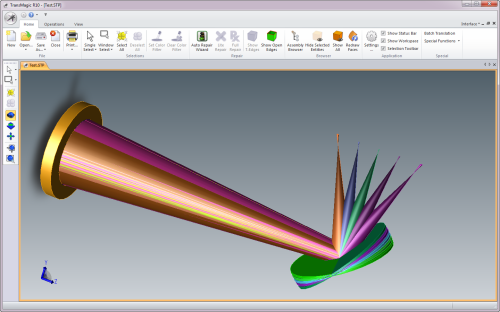

將生成的檔加載到您熟悉的 3D CAD 軟件中：

注意：如果您使用 SolidWorks?，但沒有看到匯出的光線，請?jiān)L問位于 www.zemax.com/kb 的 OpticStudio 知識庫，并搜索“SolidWorks”以得到關于設定 SolidWorks 匯入選項的建議。

這讓您能夠輕松查看鏡面運動范圍、光束路徑和光學組件。不同的組態可獨自以不同檔案形式匯出，也可以匯出在同一個檔中，并以不同圖層區隔。
