說明

本文旨在介紹 Ansys Lumerical 針對 Grating coupler 的仿真分析方法。通過設計一個光柵耦合器，將光子芯片表面的單模光纖連接到集成波導，并使用優化工具用于最大化耦合效率，并使用S 參數創建 INTERCONNECT 中的緊湊模型。

綜述

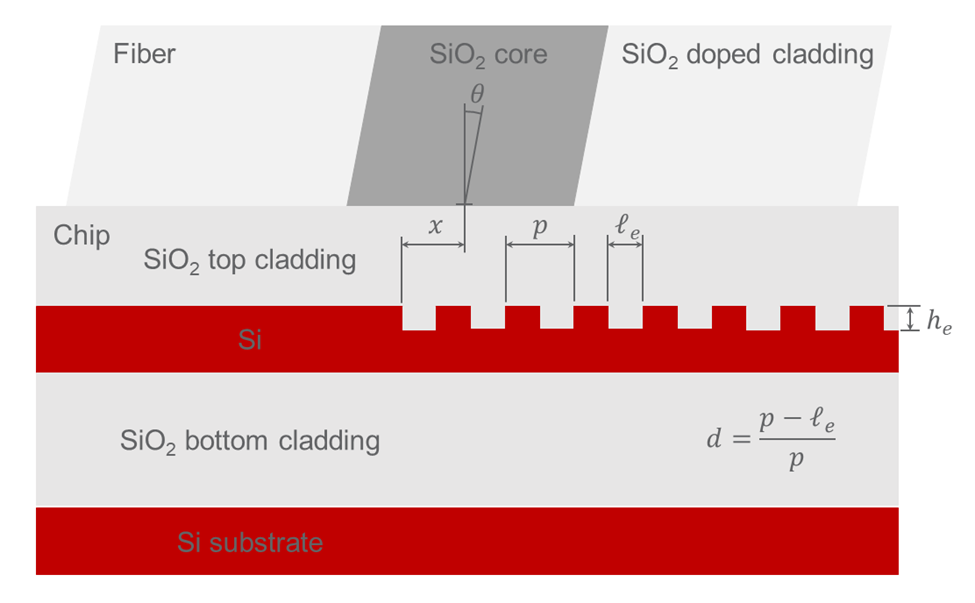

本示例的目標是設計一個 TE 絕緣體上硅 (SOI) 耦合器，該耦合器具有布拉格光柵結構和頂部注入的單模光纖。此設計中的關鍵品質因數 (FOM) 是目標波長處的耦合效率。耦合效率與光柵間距 p, 蝕刻長度 le，蝕刻深度he，光纖位置 x 以及光纖傾斜角θ 都有關。

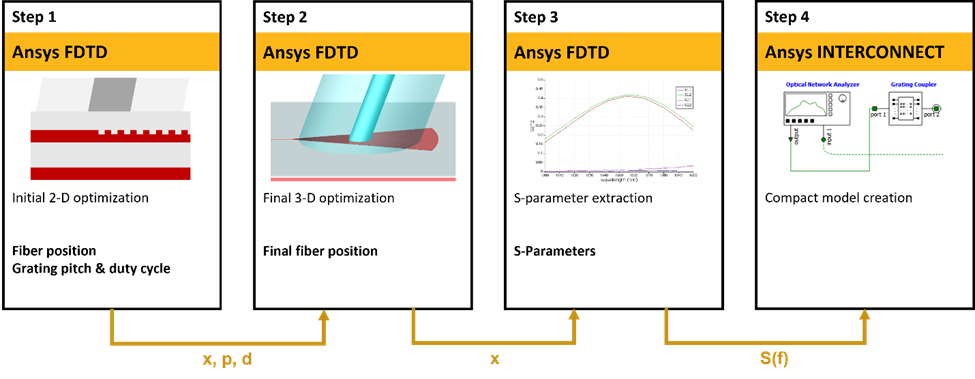

這五個參數通常一起優化，以最大化目標中心波長處的耦合效率。 由于具有五個參數的 3-D 優化非常耗時，因此此處使用 2-D 和 3-D 模型的組合并僅改變?nèi)齻€(gè)幾何參數進行兩階段優化。 設計工作流程包括四個主要步驟。

步驟1：初始2D優化：優化光柵間距 p、占空比 d 和光纖位置 x

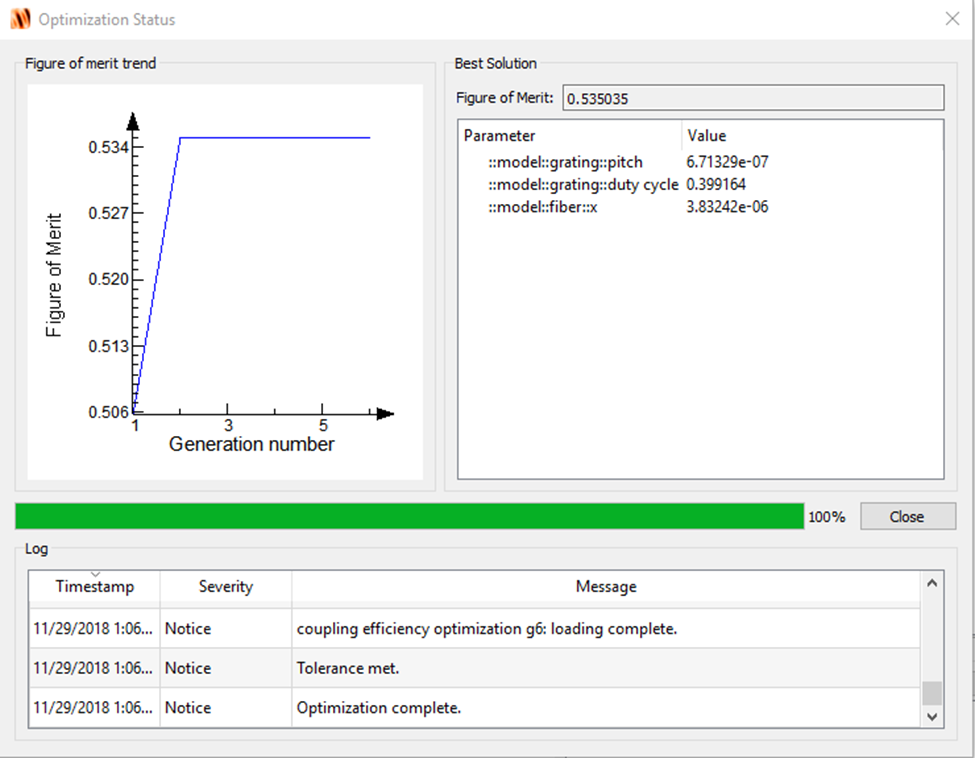

使用Lumerical “Optimizations and Sweeps” 功能，優化完成后，最佳參數結果也將顯示在優化狀態窗口中，如下所示：

步驟2：最終3D優化：優化光纖的位置 x 以最小化插入損耗

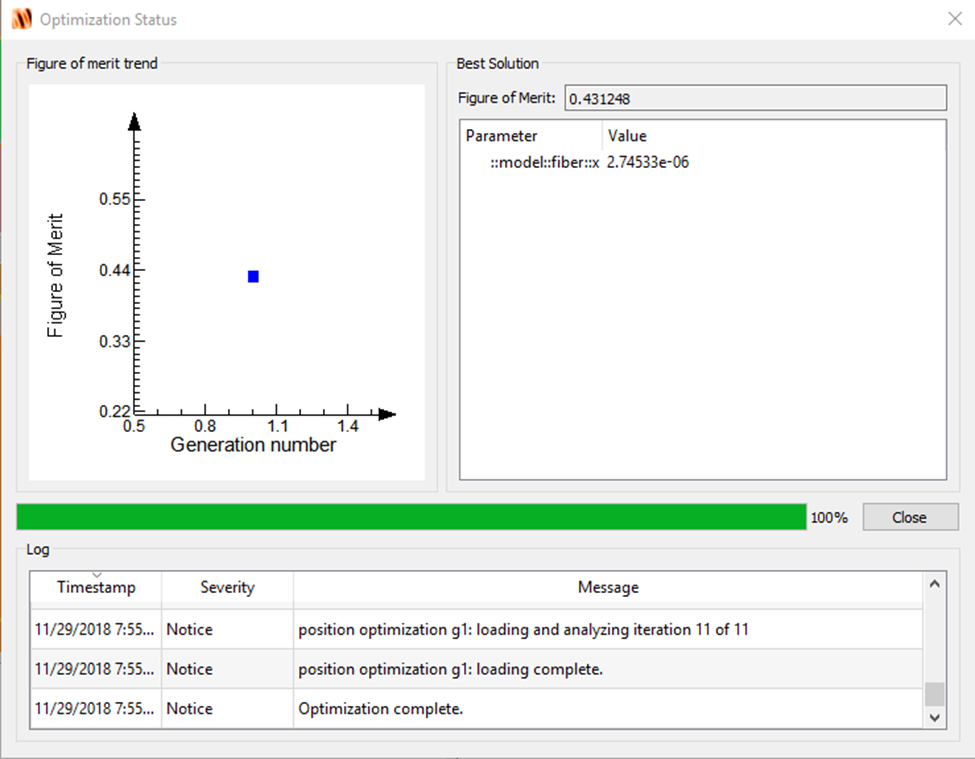

3D 優化最佳 FOM 如下圖所示：

步驟3：S 參數提取：運行 S 參數掃描并將結果導出到數據文件

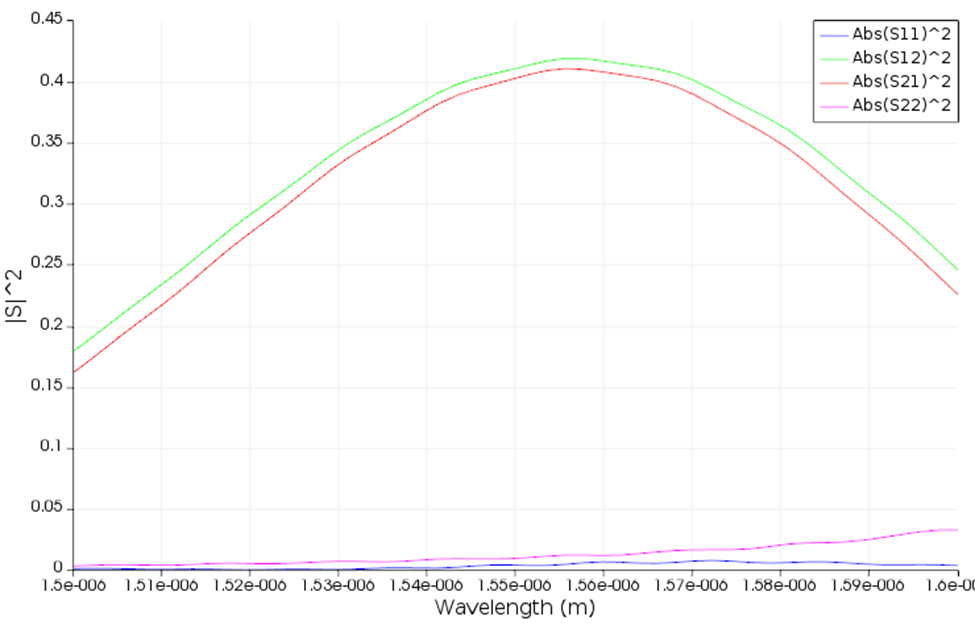

獲得的 s 參數光譜表明在目標波長處的功率耦合效率約為 40%，如下圖所示：

步驟4：緊湊模型創建：將 S 參數數據導入Interconnect

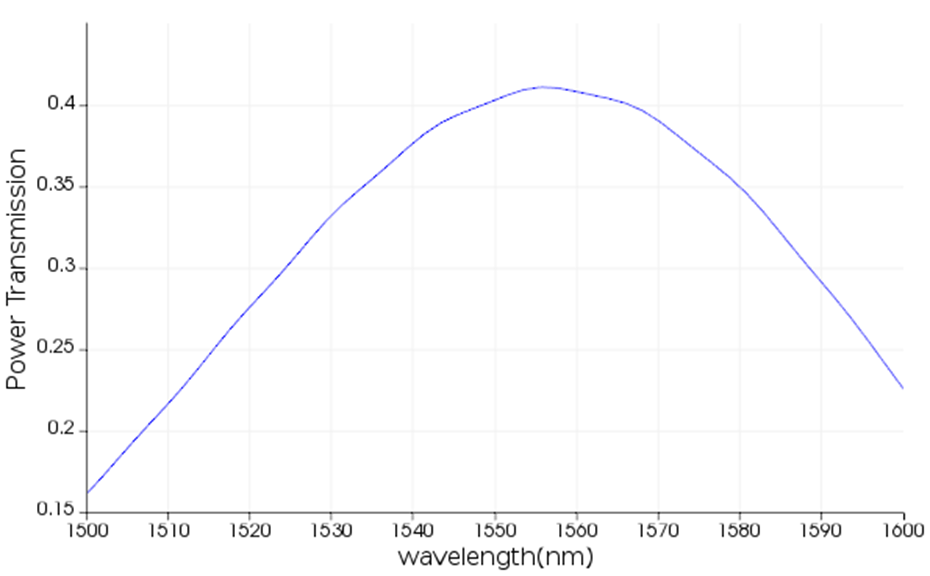

在 INTERCONNECT 中測量的功率傳輸與步驟 3 中獲得的 s 參數功率傳輸相同。
