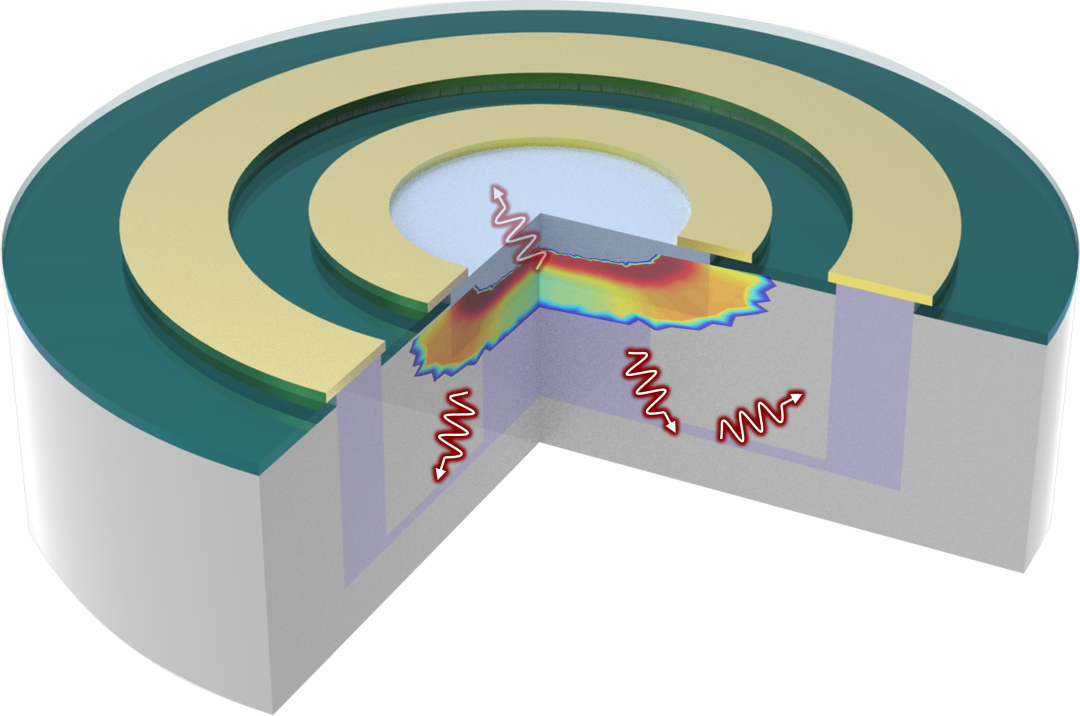

單光子雪崩探測器 (SPAD) 偏置于擊穿上方,由于倍增增益非常高,即使在檢測到單個光子時也會產生較大的雪崩電流。然而,由于半導體中可以通過熱生成形成電子-空穴對,即使沒有任何光子存在,即在黑暗條件下,也會觸發雪崩。描述這種現象的指標通常稱為暗計數率,有時也稱為暗噪聲。它表示每秒暗雪崩的數量。此示例演示了如何模擬Si SPAD中的暗計數率。我們還展示了針對專有 Si SPAD 器件的暗計數率測量的基準測試。



概述

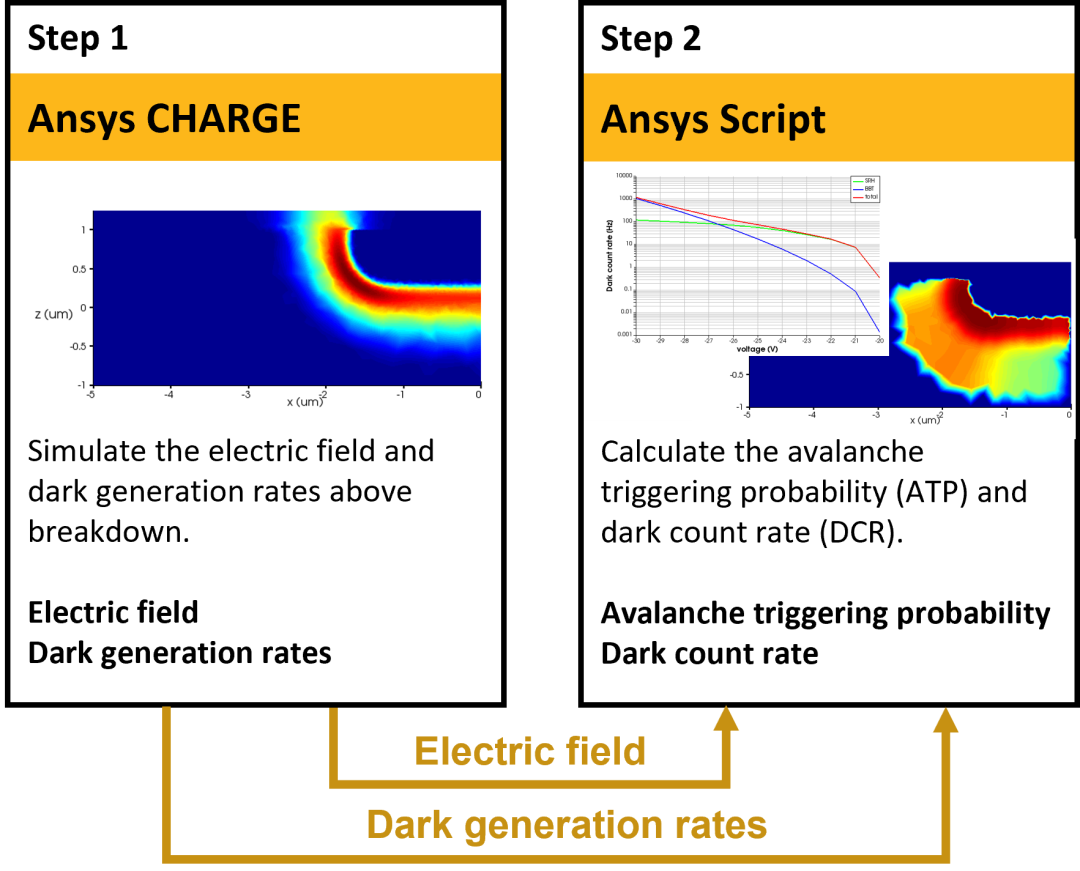

本例中DCR的計算包括兩個主要步驟:使用Ansys Lumerical CHARGE模擬電場和熱生成速率,然后在Ansys Lumerical腳本中計算雪崩觸發概率和暗計數率。如上圖所示。

運行和結果部分中模擬的 2D SPAD 設備表示用于說明模擬工作流的示例設備。要查看針對實際測量設備的基準仿真結果,請轉到附錄。此示例需要版本 2023 R2.1 或更高版本才能運行。


第 1 步:模擬電場和暗發生率

此步驟是使用Ansys Lumerical CHARGE進行的給定了摻雜曲線、材料和幾何形狀的典型半導體器件仿真。該步驟尚不支持 3D模擬,因此仿真以 2D 形式進行,仿真時需要關閉沖擊電離模型,器件偏置掃描至擊穿電壓以上。關閉沖擊電離模型是因為在后續的步驟2中我們會使用雪崩觸發概率 (ATP) 模型,這會使仿真變得簡單直接(沖擊電離模型的典型 CHARGE 方程出現收斂問題的概率非常低)。


第 2 步:計算雪崩觸發概率和暗計數率

雪崩觸發概率 (ATP) 是一個介于 0 和 1 之間的無單位數字,表示在 Si SPAD 內部某個位置產生的單個電子-空穴對將導致自我維持雪崩的概率。可以使用lumerical腳本命令中的atp指令,基于步驟1中Si SPAD的Ansys Lumerical CHARGE仿真得到的輸入電場和溫度,計算出每一條電場場對應的ATP。我們通過在一束場線上運行 atp 命令來獲得 2D ATP。目前,腳本無法以 3D 形式計算 ATP。有關如何計算非硅材料的 ATP 的更多信息,請參閱“進一步應用模型”部分。


暗計數率 (DCR) 是衡量在黑暗條件下每秒觸發 SPAD 事件數的指標(即由于 SPAD 內部的熱過程)。這是從熱生成速率(即每秒在每個位置產生的電子-空穴對數)和ATP(即在某個位置產生的單個電子-空穴對導致自持雪崩的概率)得出的綜合量??紤]的熱生成速率是陷阱輔助SRH復合和帶間隧穿(BBT),它們是DCR的最主要來源。在此示例中,我們根據步驟1和2D ATP的熱生成率結果,在Ansys Lumerical腳本中計算DCR,作為后處理。


運行和結果


第 1 步:模擬電場和暗發生率

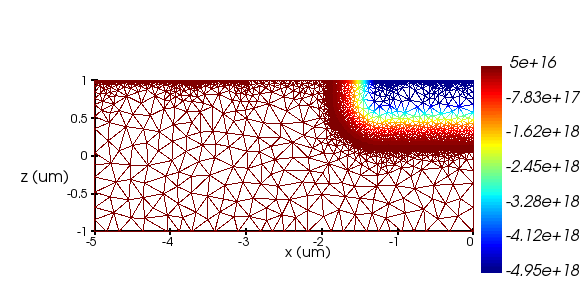

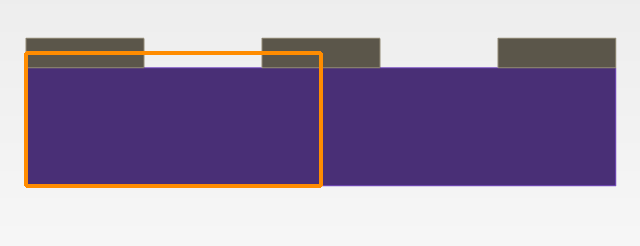

打開并運行 CHARGE 項目文件 spad_charge_project.ldev。這將運行SPAD設備的2D CHARGE仿真,如下圖所示(分別為網格上的CAD模型和摻雜曲線)。

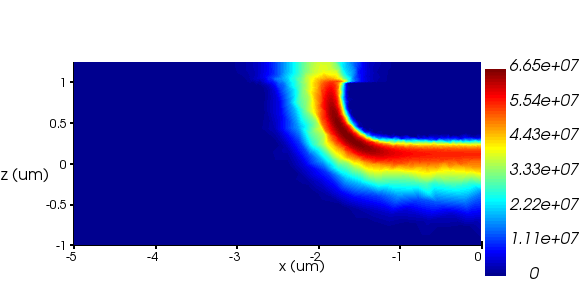

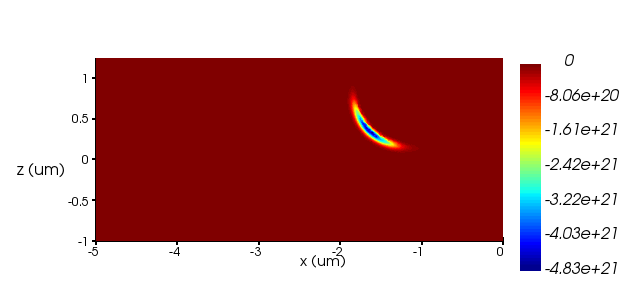

電壓范圍足夠高,以確保高于擊穿范圍。必須關閉乘法區域材料(此處為 Si)中的沖擊電離模型。這確保了在步驟 2 中模擬 ATP 計算的正確電場。步驟 1 的主要結果是 2D 電場(如下圖左圖所示)和熱復合率(如下圖右圖所示)為 -30 V 偏置時的凈復合 (SRH + BBT)。在這種偏差下,凈重組以 BBT 為主,而 BBT 則在最大領域占主導地位,如下圖所示。



第 2 步:計算雪崩觸發概率 (ATP) 和暗計數率 (DCR)

當文件 spad_charge_project.ldev 仍處于打開狀態時,打開并運行腳本文件 calculate_atp_2d.lsf。確保文件 calculate_atp_2d_helper.lsf 位于同一文件夾中,因為它包含一些在calculate_stp_2d.lsf腳本里需要用到的函數。

在此步驟中,我們將從步驟 1 的 CHARGE 仿真中提取電場以及 SRH 和 BBT 復合速率,并使用它們來計算 2D ATP 和 DCR。2D ATP 的計算基于 Lumerical 內置腳本命令 atp,該命令沿一條電場線計算 ATP。隨后,通過對 2D ATP 和熱生成速率(負復合)的乘積進行積分,我們計算出 DCR 與電壓的函數關系。

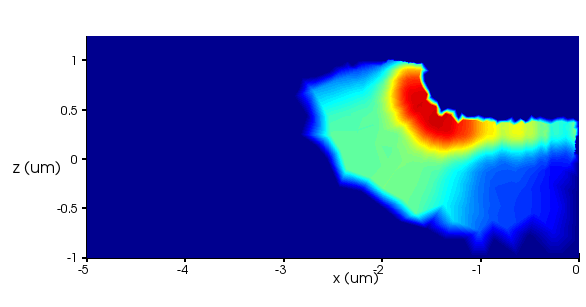

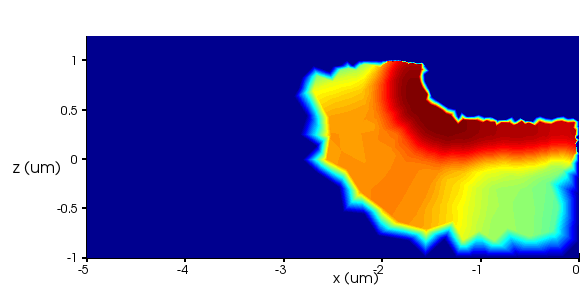

下圖顯示了三種不同電壓(-21 V、-25 V、-30 V)下的二維 ATP,其中擊穿電壓約為 -20 V。在這些圖中,最小值為 0,最大值為 1。

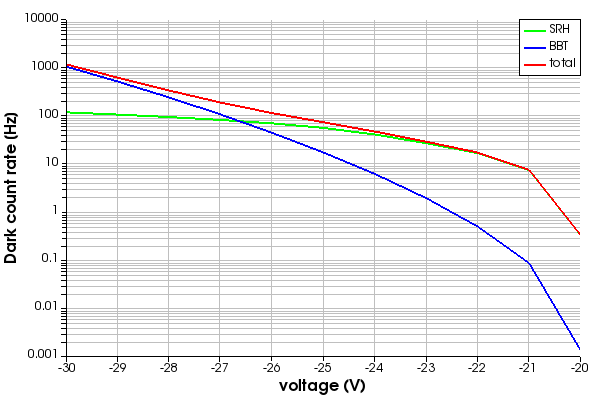

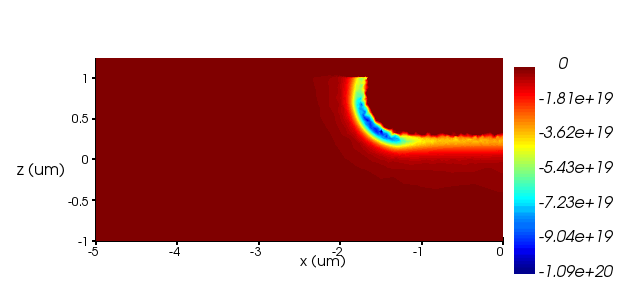

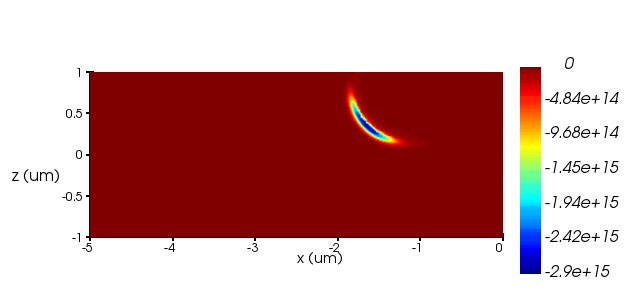

下圖顯示了-30 V(從左到右)時的SRH和BBT復合率,以及DCR與電壓的關系圖。DCR 圖顯示了 SRH 和 BBT 復合速率的獨立貢獻,其中當頻帶間隧穿勢壘變得足夠小時,BBT 貢獻在更高的過電壓下開始占主導地位。



此示例中模擬的 2D SPAD 設備表示用于說明仿真工作流的示例設備。


重要模型設置


摻雜曲線

了解確切的摻雜曲線對于模擬雪崩觸發概率計算所需的準確電場曲線非常重要。在附錄中所示的基準示例中,我們使用 CHARGE 中的功能來導入用戶定義的摻雜曲線。其他選擇是使用CHARGE中的分析摻雜曲線模型之一,例如常數摻雜、擴散摻雜或植入摻雜。


熱復合模型

在黑暗條件下觸發SPAD是由于載流子的熱產生。最重要的熱復合機制是具有陷阱輔助隧穿和帶間隧穿 (BBT) 的 SRH。SRH復合通常在較低的過電壓(高于擊穿)下占主導地位,而BBT復合通常在較高的過電壓下占主導地位,當電場變得足夠高以降低隧穿勢壘時。


這兩個模型可以在材料屬性的“重組”選項卡中啟用。當分別使用 Klaassen 和 Hurkx 模型來計算 SRH 復合模型的摻雜劑和場依賴性時,我們發現與 Si SPAD 的測量結果非常吻合,而 Hurkx 模型則用于 BBT 重組模型。有關 Klaassen 和 Hurkx 模型中的合理參數,請查看 CHARGE 項目文件。


SRH重組模型中的載流子壽命

在此示例中,載波壽命(材料屬性中的 taun 和 taup)設置為合理的值。它們應被視為常數,其值對應于 300 K。摻雜劑依賴性 Klaassen 模型中已經包含了溫度依賴性。我們建議將此參數視為固定參數,而不是擬合陷阱能級,但如果需要改進與測量值的擬合,可以將其視為擬合參數。


SRH復合模型中的陷阱能級

該參數(材料屬性中的 Ei 偏移量)是一個擬合參數,用于獲得與測量值的良好匹配。用戶可以使用此示例中此參數的值作為合理的起點。


帶間隧穿重組模型中的預因子

該參數(Hurkx BBT 模型中指數前面的前因子)是一個擬合參數,用于獲得與測量值的良好匹配。用戶可以使用此示例中此參數的值作為合理的起點。


步驟 2 腳本中的計算控制參數

這些參數用于指定步驟 2 中 2D ATP 和 DCR 計算的重要輸入,例如計算域、電壓范圍、乘法區域中的材料名稱(應與 ldev 文件中對象樹中的名稱匹配)等。用戶應仔細調整這些參數以用于自己的Si SPAD設備。


進一步應用模型


非硅材料

在此示例中,重點是 Si SPAD 器件,并針對 Si 調整了復合速率模型的所有材料參數。


此外,Lumerical 內置腳本命令 atp 有兩個接口,一個適用于硅,一個適用于非硅材料。


在第一個界面中,用戶必須指定沿一條電場線的電場和溫度。在本例中,我們使用適合 Si 的沖擊電離模型,根據提供的電場和溫度計算沖擊電離系數。該模型在 1975 年定義的,Okuto,半導體結中雪崩擊穿電壓的閾值能量效應。同一參考也提供了 Ge 的參數。


在第二個ATP接口中,用戶可以直接提供沿一條電場線計算的沖擊電離系數,而不是提供電場和溫度。這樣,任何任意沖擊電離模型都可以由用戶在腳本中實現,并作為 atp 的輸入提供。


3D ATP模型

目前,步驟 2 中的腳本在二維空間中計算雪崩觸發概率。因此,電場的CHARGE模擬也是在步驟1中以2D方式完成的。啟用 3D ATP 需要對步驟 2 中的兩個腳本進行重要的修改。如果用戶需要 3D 并且無法進行所需的修改,可以尋求技術支持。


附錄


模擬 DCR 與測量 DCR 的比較

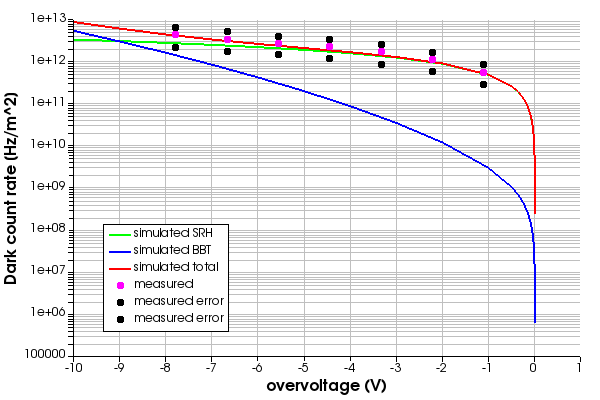

為了對我們的仿真結果進行基準測試,我們與TRIUMF 的探測器設計研究小組合作。他們與合作伙伴合作,在專有的Si SPAD器件上進行了DCR測量。通過將專有設備的摻雜曲線導入CHARGE并遵循本例中概述的仿真工作流程,我們能夠獲得與測量結果的良好匹配,如下圖所示:
